三控开关怎么接线_三位双控开关接线图解_三控开

时间:2018-11-07 17:33来源:未知 作者:admin 点击:
三控开关怎么接线_三位双控开关 接线图 解_三控开关接线图实物图 三控开关是指对某个装置设备进行多地方的分别控制,例如三个开关控制同一盏灯,就是在双控的基础上,把两个开

三控开关怎么接线_三位双控开关接线图解_三控开关接线图实物图
三控开关是指对某个装置设备进行多地方的分别控制,例如三个开关控制同一盏灯,就是在双控的基础上,把两个开关的连接线中间再加上一个双刀双掷开关。如果没有的话,也可以用双开代替。
三控开关怎么接线_三位双控开关接线图解_三控开关接线图实物图
在生活中我们常常会看到,要打开一盏灯,在客厅进门时可以控制,到了卧室需要休息时无需再跑到客厅去关灯,一般在卧室也会安装一个开关对客厅的灯进行控制。这种情况在很多工厂或公司里对某个设备两地甚至多地控制是很平常的事情,所以三控就是在不同地方的开关按扭,可以共同控制的同一设备的电源。
三控开关怎么接线?
三控开关怎么接线_三位双控开关接线图解_三控开关接线图实物图
1、从电源火线分出3根线,分别接到灯的3个开关,从3个开关出来的3棵线都接到灯的一端,从灯的另一端出来一根线接到电源的零线。
三控开关怎么接线_三位双控开关接线图解_三控开关接线图实物图

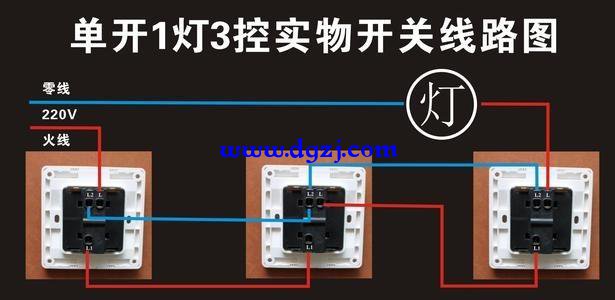

这是一次线路中的一种,单联3控。首先要了解3个开关单开,与别的单开不同,这种单开有三个接钱柱,电源的火钱接入第一个开关的中间接柱。

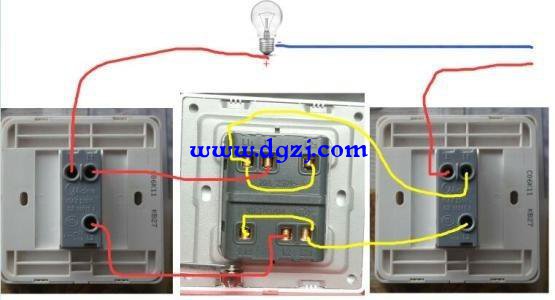

2、用两个双联开关按两个开关控制一盏灯的方法接线,然后把两开关之间的两根双联线断开后,用一个双刀双接开关把它们连接起来,使得通过它的开和关,达到原两根线恢复导通或交叉后导通,这样一来三个开关控制一盏灯的电路就完成了。
三控开关怎么接线_三位双控开关接线图解_三控开关接线图实物图

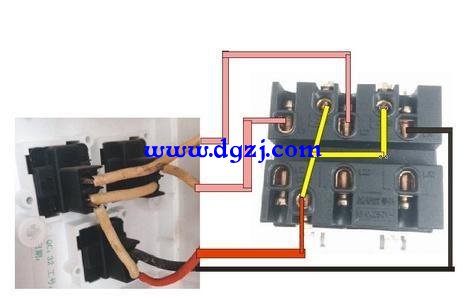

不过双刀双接开关很难购买,可用两个开关合在一起的面板代替,使用时设法把它们粘在一起同时动作就行。
