两组三相380V电源不间断给星三角启动的消防水泵

时间:2018-11-07 17:33来源:未知 作者:admin 点击:
防止无人值班、又具备两组同等电压及容量电源、设想用两组三相380V电压的电源、不间断给星三角启动的消防水泵连续工作的目的。 用 时间 继电器 自动转换星形接法启动、三角形接

防止无人值班、又具备两组同等电压及容量电源、设想用两组三相380V电压的电源、不间断给星三角启动的消防水泵连续工作的目的。

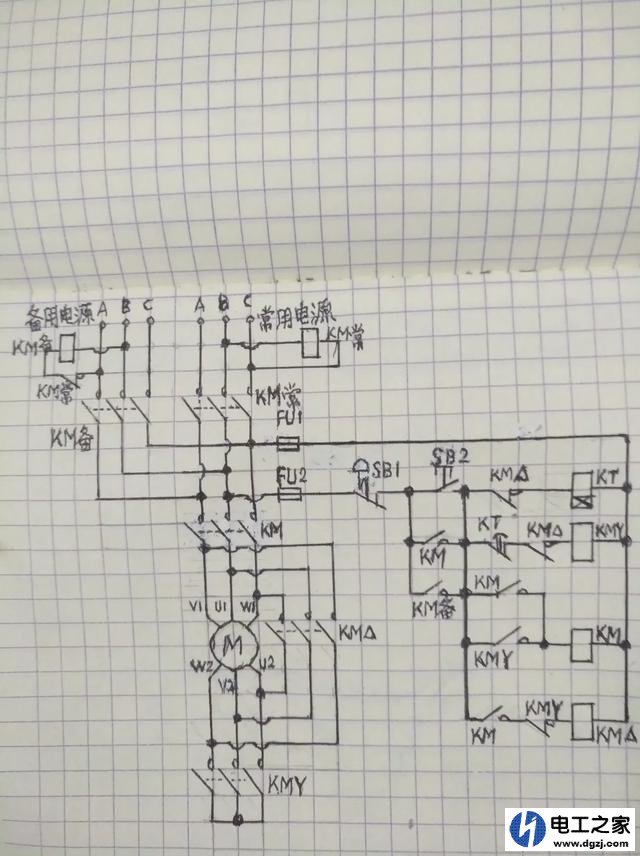

时间继电器自动转换星形接法启动、三角形接法运行的控制图基础上、主电路增加两个交流接触器把常用电源与备用电源给消防水泵不间断供电。为了简化主电路、删掉了串接在主接触器下端的热继电器。其控制电路的停止按钮改为急停按钮、控制电路中增加了一个备用电源交流接触器的辅助常开触点”KM备”解决因常用电源停电后、消防水泵需要人工重新启动的不足;其主电路及控制电路接线图如下;
两组三相380V电源不间断给星三角启动的消防水泵

主电路的工作原理是;交流接触器“KM常”是常用电源接触器、当常用电源有电时、“常用交流接触器”KM常”吸合给消防水泵供三相电、其辅助常闭触点断开备用交流接触器“KM备”吸引线圈致使备用电源的交流接触器断开备用三相电源。
当常用电源停电时、常用交流接触器吸引线圈失电、同时其主触点也断开、它的辅助常闭触点恢复闭合接通备用电源交流接触器“KM备”的吸引线圈、备用交流接触器主触点吸合供三相电给消防水泵、就这样由常用三相电源自动切换至备用三相电源。
当常用电源恢复来电时、常用交流接触器的吸引线圈得电吸合的同时、它的辅助常闭触点也断开了备用电源交流接触器”KM备”吸引线圈电路、致使其主触点也断开了备用电源的三相电路,就这样自动重新使用常用电源给消防水泵供电。

其控制电路工作原理在此不作说明,只解释一下改停止按钮为急停按钮及增加备用电源交流接触器“KM备”的辅助常开触点的作用;其作用是;当常用电源停电瞬间转换电源时、控制电路失电停泵、此时要需要人工按下启动按钮才可以重新启动消防水泵,但是增加了备用电源交流接触器的辅助常开触点后、这个辅助常开触点就可以替代人工重新自动启动消防水泵了,但是它有一个缺点、就是无法按下普通的停止按钮来停机、所以改用急停按钮来停机。
上述的控制电路还有一个缺点,那就是当常用电源停电时、由备用电源继续给消防水泵供电可以利用备用电源的交流接触器的辅助常开触点自动启动消防水泵、但是当常用电源恢复来电时就需要人工重新按下启动按钮才可以实现再次启动消防水泵。这就是不足之处。
说明一点;我只是一个普通的低压供配电电工、并非专业的电力拖动控制电工,对于较为粗浅的控制电路略懂一点,而且该控制图只是按书本复制略有改动,我也没有实践安装使用过,其效果如何不得而知,我只是提供给大家参考,如需要试验的也应该给两组电源装上小容量熔断器器或小容量三极断路器、并且不接电机的情况下试验。待试验成功之后才接上消防水泵试运行。
