三开双控开关用两个组合连接可异地控制三个灯

时间:2018-11-07 17:32来源:未知 作者:admin 点击:
三开双控开关用两个组合连接可异地控制三个灯的开关 三开双控开关,上面接线桩头标识应该分是:L1、L11、L12这三个是一组L2、L21、L22是一组,L3、L31、L32是一组。 具体接线方法如下

三开双控开关用两个组合连接可异地控制三个灯的开关
三开双控开关,上面接线桩头标识应该分是:L1、L11、L12这三个是一组L2、L21、L22是一组,L3、L31、L32是一组。
具体接线方法如下:如果当三开单控用,火线共用L1、L2、L3三个桩头接用线相连,接火线,L11、L21、L31分别接灯控制线

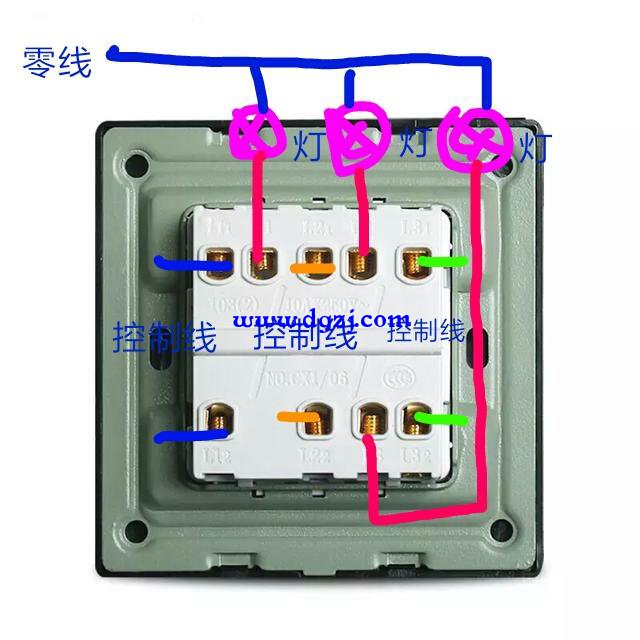

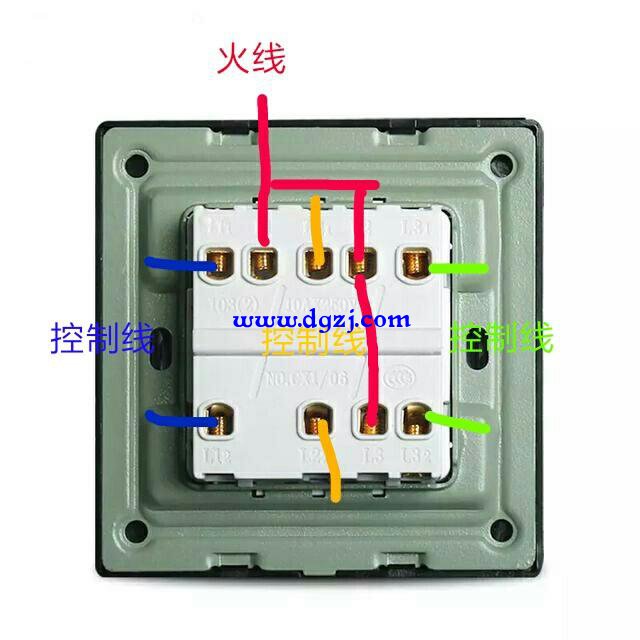

如果当三开双控用,要二个接线盒装这样的开关面板,火线这头线盒内应七根线,灯控制线那头线盒内应九根线。接线方法是火线这头L1L2L3共接火线,三个灯控制线分别接L1L2L3。其它六个桩头分别二个一组接相对应的二根回路线
三开双控开关,用两个组合连接可异地控制三个灯的开关。
三开双控开关用两个组合连接可异地控制三个灯的开关
三开双控开关用两个组合连接可异地控制三个灯的开关
