电力拖动电路安装步骤及连线图

时间:2018-11-07 17:33来源:未知 作者:admin 点击:
电力 拖动电路安装步骤及连线图 主电路按隔离(闸刀)开关、 断路器 、 接触器 、 热 继电器 到输出接线端子的顺序接线;控制电路一般按电源、熔断器、停止按钮、启动按钮(并联

电力拖动电路安装步骤及连线图

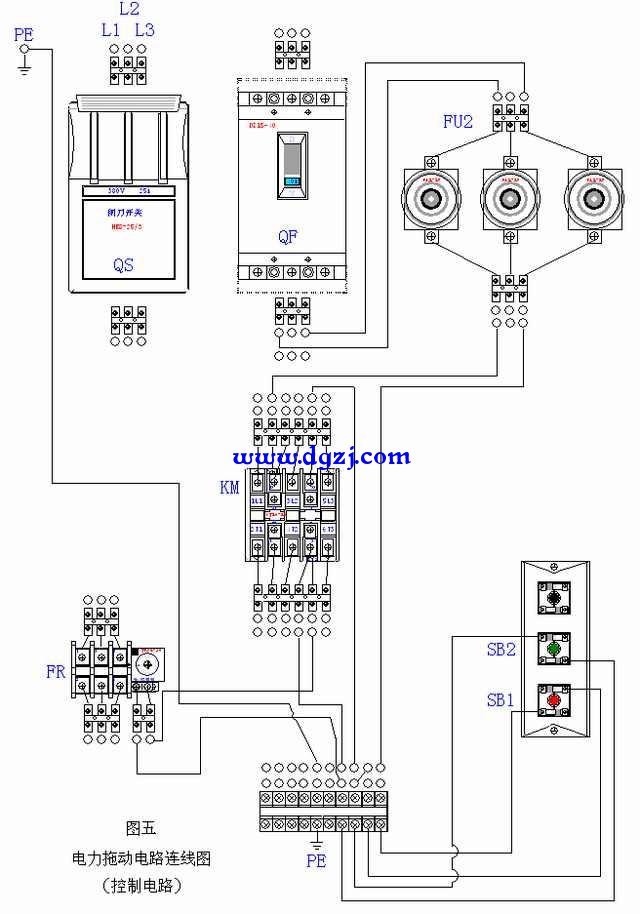

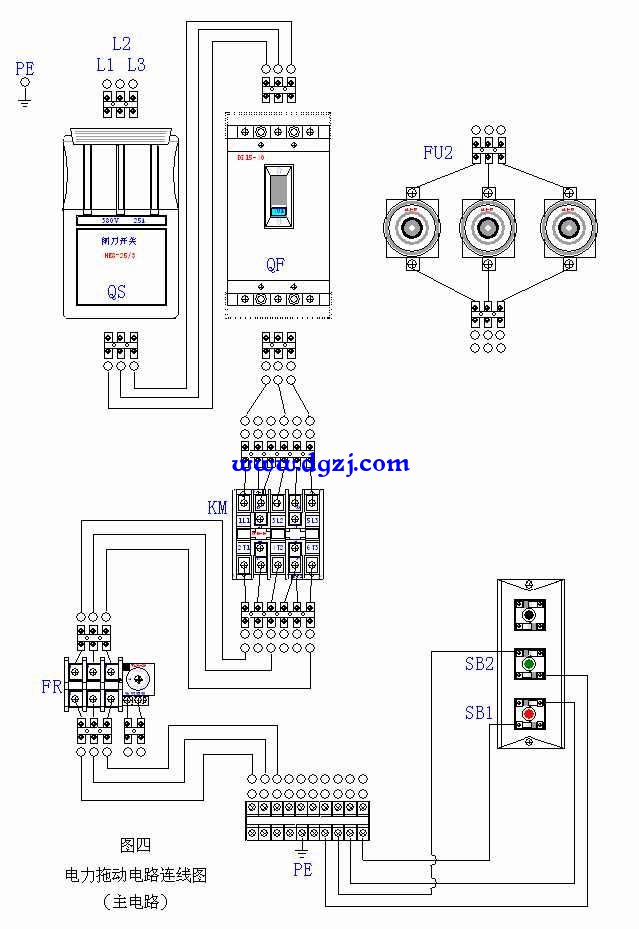

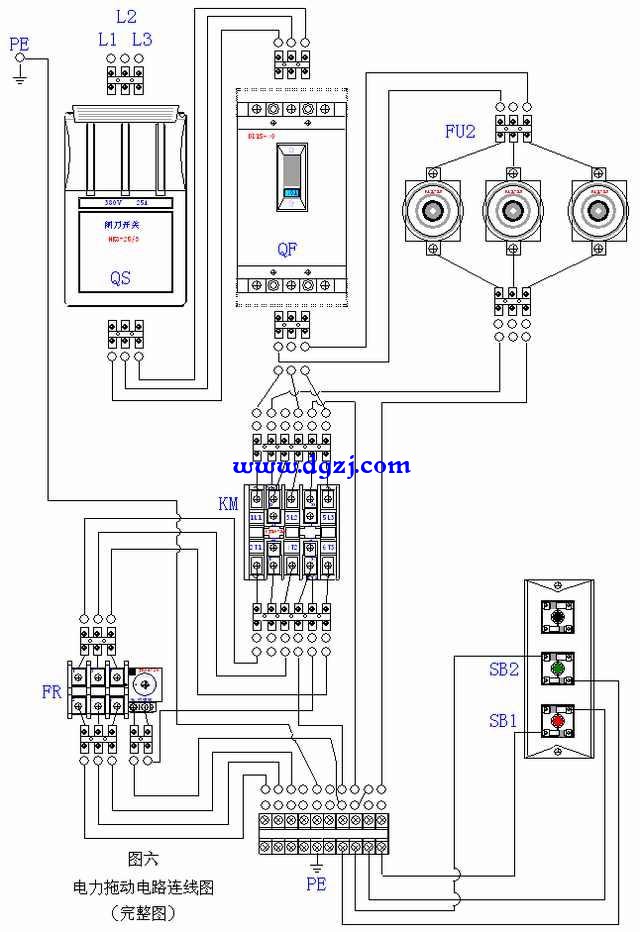

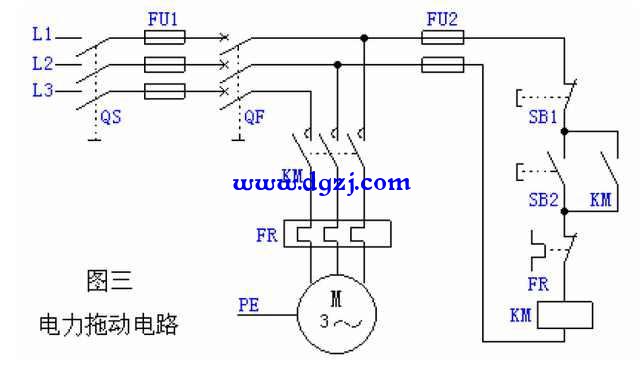

主电路按隔离(闸刀)开关、断路器接触器继电器到输出接线端子的顺序接线;控制电路一般按电源、熔断器、停止按钮、启动按钮(并联常开自锁触点)、热继电器常闭触点、接触器吸引线圈、熔断器回到电源的顺序接线。热继电器常闭触点也可以在停止按钮前或接触器吸引线圈后。
建议先接好控制电路,检查没有错误后再接主电路,然后再检查一遍,看有没有漏接PE(安全保护)线或其他的线,PE线在有条件时必须采用黄绿(或单黄)色线连接。
电力拖动电路安装步骤及连线图
常见问题:
1、错用接触器的触点,把辅助触点当成主触点使用。这是没有注意看清楚(或不懂)接触器的结构和接线端子位置之间关系造成的;
2、漏接常开自锁触点,也就是没有自锁功能;
3、漏接热继电器常闭触点,没有过载保护功能。有些人则在热继电器接吸引线圈处借线作自锁,结果把热继电器的常闭触点也串进去了,失去过载保护功能;
4、停止按钮直接接接触器吸引线圈后通过热继电器常闭触点回到电源,漏接启动按钮;
5、有些则在停止按钮和启动按钮之间串入吸引线圈,(https://www.dgzj.com/ 电工之家)这样做不符合常规的安装工艺要求,存在安全隐患,仍判为不合格;
6、接触器吸引线圈并在启动按钮两端,以为是接在常开自锁触点上了;
7、停止按钮与启动按钮之间没有连接线,两者没有达到串连关系,造成无法启动。有些学员甚至将启动按钮短接了,造成通电就启动,无法停机现象;
8、启动/停止按钮混淆,没有根据按钮颜色去区分哪个是启动按钮,哪个是停止按钮;
9、漏接PE(安全保护)线,或者在有条件时没有采用黄绿双(或单黄)色线,这也是最经常见到的毛病;
10、控制电路没有接入熔断器,或者电源没有接入熔电器;
11、主电路没有接入热继电器主接线端子,失去过载保护功能。或者进线端和出线端颠倒;
12、隔离(闸刀)开关或断路器、接触器之一主电路没有接线,没完成考核。
电力拖动电路安装步骤及连线图
电力拖动电路安装步骤及连线图
电力拖动电路安装步骤及连线图
