怎么判断电路图的电压等级

时间:2019-10-24 20:28来源:未知 作者:admin 点击:
电工图纸上是可以一眼看出电压的不同,下面就给大家详细介绍一下。 直接电压标注 大部分的电工电气原理图中,电压等级是直接使用数字标明的,无论是220V,380V,还是直流,24V,

电工图纸上是可以一眼看出电压的不同,下面就给大家详细介绍一下。
直接电压标注
大部分的电工电气原理图中,电压等级是直接使用数字标明的,无论是220V,380V,还是直流,24V,12V,38V等,都会直接用数字标明给人以直观的感受。

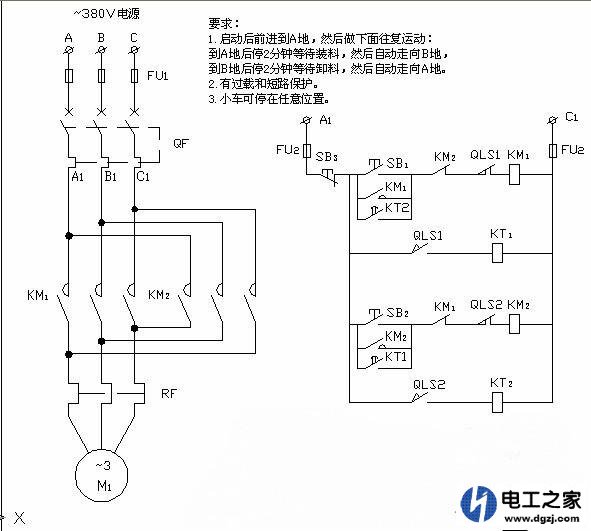

比如上面这张图来讲,在图纸上面标明380V电源,其中380V电源前面的符号表示交流,所以这张图我们就能看清楚是380V供电,如果是220V也会同样标明220V,非常方便查看。
怎么判断电路图的电压等级
使用字母表示

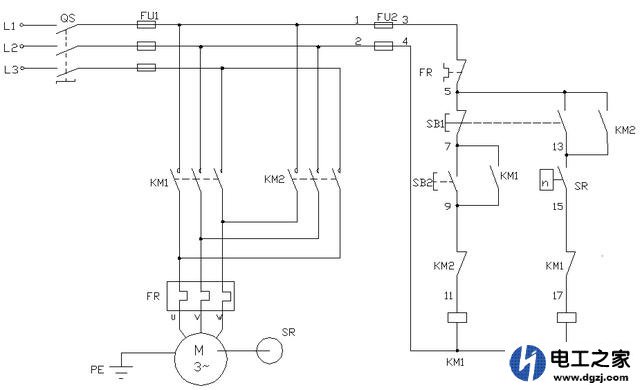

三相电源还可以使用字母来表示,如果在一个电气原理图中,我们看到L1L2L3,那么这个原理图所使用的供电就为三相电380V,如果电气原理图中所用的字母为LN两个字母,那么我们就能判断出所使用的电压为220V。
所以这种方法也是比较简单,有的三相电还会使用ABC3个字母来表示,但是我们不能看到三根线,就说它是三相电,因为有时候地线也是和火零线一起走下去的。

怎么判断电路图的电压等级
查看用电负载相数
还有一种方法就是查看负载,通过负载的相线数就能判断出电路图中电压等级,比如电路图中有一台电动机,不清楚它的电压等级,但是查看有三根线进入,而且电动机的符号为3~,这就表明这是一台三相电机。
如果电路中是一根线连接负载另一根线到另外一根回路中,这种情况我们不能盲目判断,因为线电压也是380V,只能多观察几个用电器或者负载来判断。 (责任编辑:admin)
