常见的不是直接起动的装置有星三角起动降压方式,自耦降压起动方式, 软启动器 起动及 变频器 起动。 这是星三角降压起动 电路图 ,这种起动方式在起动时由主 接触器 和Y接触器把

常见的不是直接起动的装置有星三角起动降压方式,自耦降压起动方式,软启动器起动及变频器起动。
直接启动电路加什么装置变为间接启动

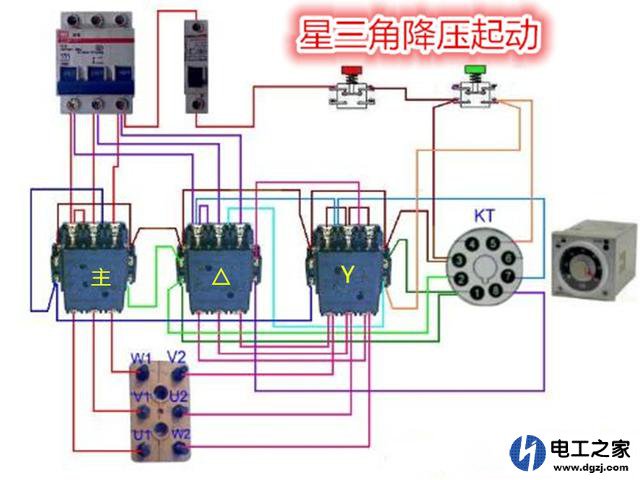

这是星三角降压起动电路图,这种起动方式在起动时由主接触器和Y接触器把电动机的三相绕组接成星型来起动,起动电流是直接起动的1/3,当起动转速达到额定转速的70-80%时,由时间继电器控制星型接触器断开,三角型接触器闭合和主接触器共同完成电路的正常运行。
直接启动电路加什么装置变为间接启动

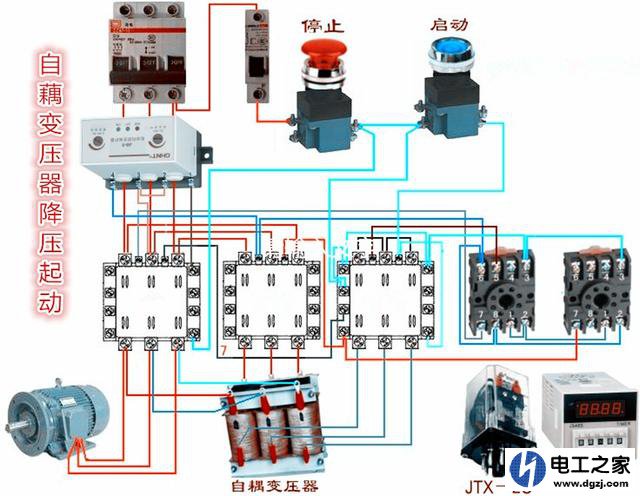

这种起动电路是起动时通过自耦变压器把电压降低到额定电压的60%左右进行起动,当电动机起动后,再通过时间继电器控制接触器,接触器再把电压调到全压,电动机开始正常工作。
软启动器是通过设置内部的数据改变起动电压或电流进行起动,起动完成后又通过旁路接触器转换成正常运行。变频器是通过设置改变电动机的运行频率来完成起动或正常的运行。
一般情况超过22KW的电机才需要减压启动,也就是间接启动,现在自耦变压启动已经淘汰了,实现降压启动一般有三种方式,一是星角启动,二是软启动器,三是变频器 。成本一个比一个高,看你需要。
