数字电压表头的接线方法

时间:2019-01-02 13:10来源:未知 作者:admin 点击:
若想精确测量直流电压,可以选用市售的数字电压表头来测量电压。 3/数字电压表头。 这种电压表头一般采用STM8系列 单片机 设计,自带有基准电压及分压 电阻 ,只要接入电源电压,

若想精确测量直流电压,可以选用市售的数字电压表头来测量电压。
数字电压表头的接线方法

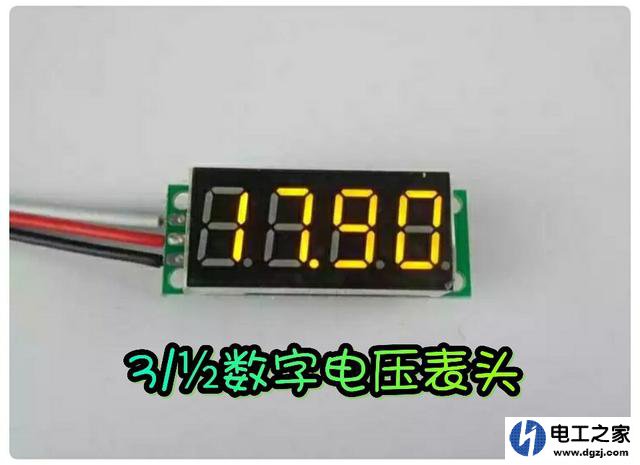

3/½数字电压表头。
这种电压表头一般采用STM8系列单片机设计,自带有基准电压及分压电阻,只要接入电源电压,即可测量0~100V的直流电压,并通过数码管显示出被测电压。其接线方法如下图所示。

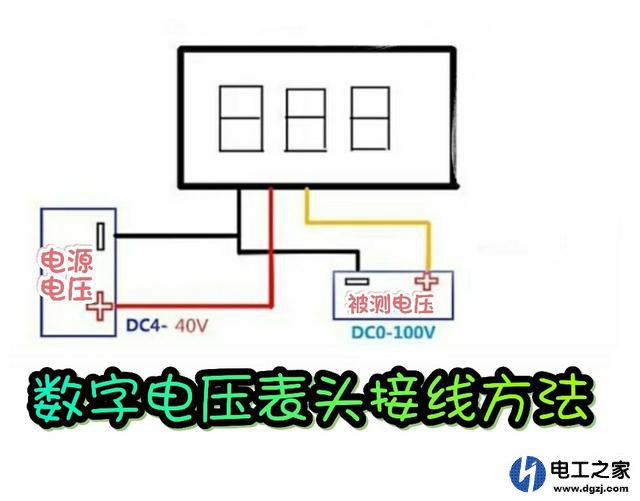

数字电压表头的接线方法
数字电压表头的接线方法。
这种数字电压表头有两线和三线的。两线的电压表头只有正负电源两根线,电压测量端直接与电源正极连接,故这种电压表头只要接入直流电压,即可显示电源电压的大小,适合用来显示各种蓄电池的电压。
三线的电压表头除了正负电源线,还有一根测量线,其接线方法如上图所示。电压表头的红色线接供电电源的正极,黑色线接供电电源的负极,黄色线用于测量直流电压。测量电压时,将被测直流电压接在黄色线与黑色线之间即可显示出被测电压的大小。由于这种电压表头带有稳压电路,其供电电压在4~30V范围内皆可工作。该电压表头的输入阻抗一般≥100KΩ,测量电压误差一般<0.3V,可以满足一般的测量要求。
