小川今天给大家介绍的是光耦合放大电路的Multisim仿真及分析。希望大家能够多多支持。

在光耦合放大电路用到的一个关键器件光电耦合器，先给大家介绍一下。

光电耦合器亦称光电隔离器，简称光耦。光电耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

常用光耦合器内电路如下图所示。分为四引脚和六引脚两种。我们这次用的是六引脚的。

1）四引脚的光耦合器的输入端为个发光二极管，一般由砷化嫁发光一极、磷化馈或磷砷闸化嫁等发光二极担任，①脚为正极，②脚为负极。输出端为光敏晶体管，③脚为光敏晶体管的发射极，④脚为光敏晶体管的集电极。

2）六引脚的光稠合器的输人端①脚仍为发光二极管的正极，②脚仍为发光二极管的负极。输出端的③脚为空脚，④脚为光敏晶体管的集电极，⑤脚为光敏晶体管的发射极，⑥脚为光敏晶体管的基极。

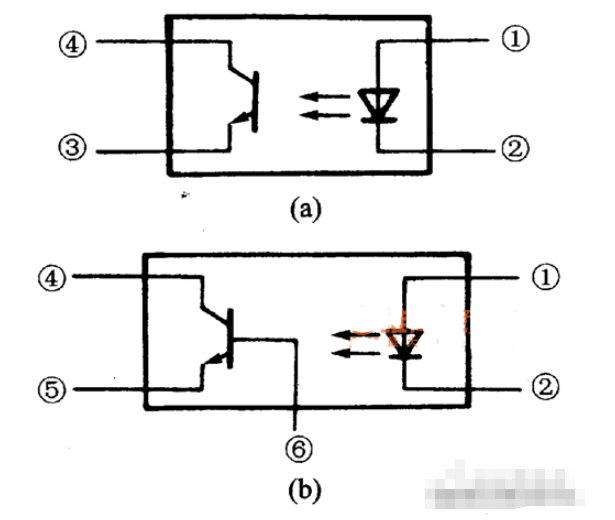

两种光稠合器内部电路图

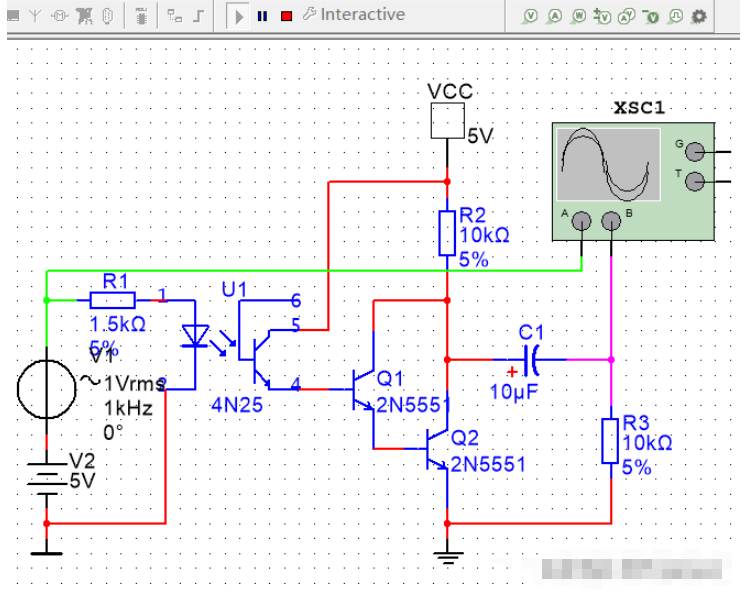

仿真前

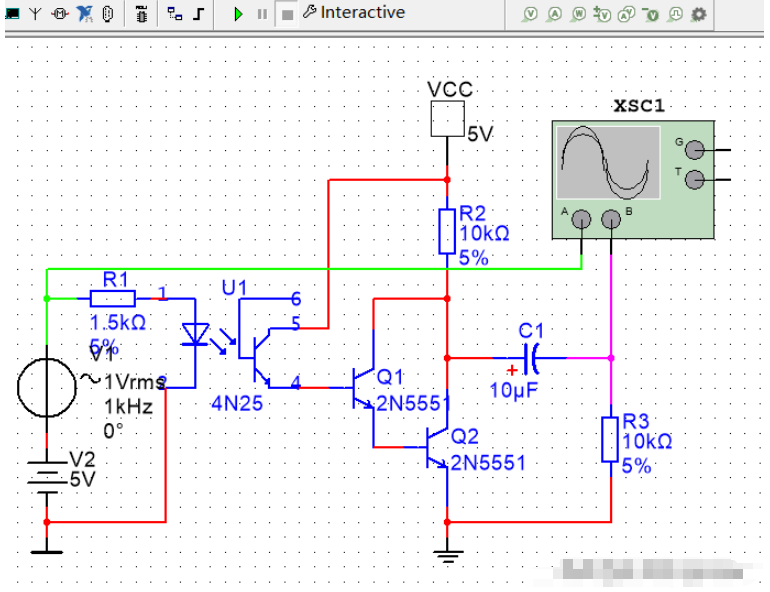

仿真中

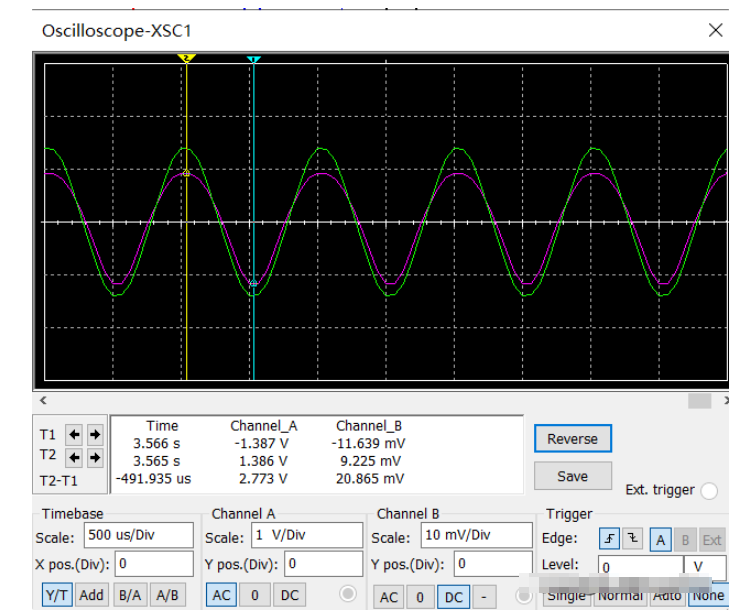

示波器波形图

在很多情况下，信号传输的前后两级间必须是电绝缘的，采用光耦合放大电路就是最好的形式。操作方法同前。示波器调节：X轴扫描为500μS/Div，A通道改为AC模式，Y轴幅度为1V/Div，B通道Y轴幅度为10mV/Div。
