小川今天给大家介绍的是差分式放大电路的Multisim仿真及分析。希望大家能够多多支持。

差分式放大电路

差分放大电路又称为差动放大电路，当该电路的两个输入端的电压有差别时，输出电压才有变动，因此称为差动。差分放大电路是由静态工作点稳定的放大电路演变而来的。

差分放大电路具有电路对称性的特点，此特点可以起到稳定工作点的作用，被广泛用于直接耦合电路和测量电路的输入级。但是差分放大电路结构复杂、分析繁琐，特别是其对差模输入和共模输入信号有不同的分析方法，难以理解，易于混淆，是模拟电子技术基础课程的难点与重点。

差分放大电路有差模和共模两种基本输入信号，由于其电路的对称性，当两输入端所接信号大小相等、极性相反时，称为差模输入信号；当两输入端所接信号大小相等、极性相同时，称为共模信号。通常我们将要放大的信号作为差模信号进行输入，而将由温度等环境因素对电路产生的影响作为共模信号进行输入，因此我们最终的目的，是要放大差模信号，抑制共模信号。

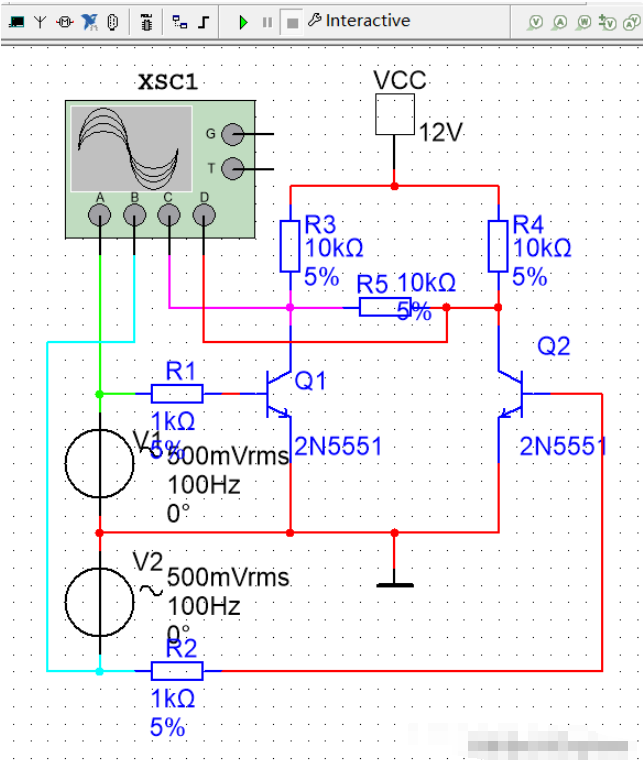

仿真前

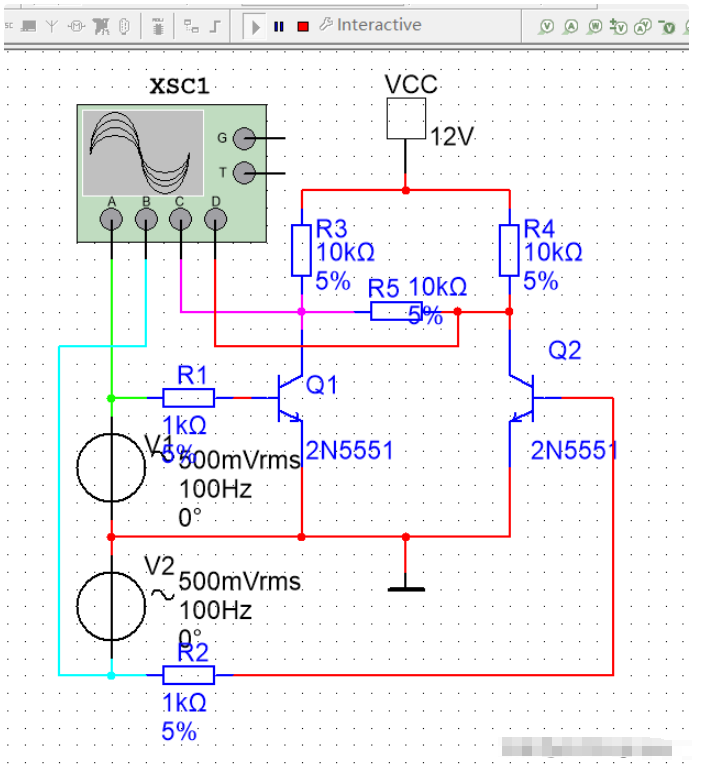

仿真中

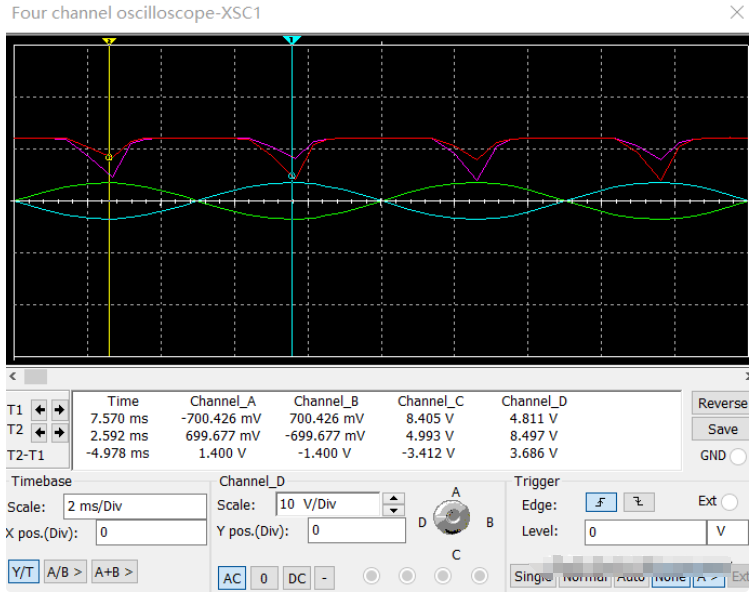

示波器波形图

差分式放大电路是基本的直接耦合放大电路。双击示波器图标，调节X轴扫描为2mS/Div，A通道Y轴幅度2V/Div，偏置2；B通道Y轴幅度2V/Div，偏置1；C通道AC，Y轴幅度10V/Div，偏置-1；D通道AC，Y轴幅度10V/Div，偏置-2。打开电源开关，即可以观察到两个输入信号和两个输出信号的波形。容易看出，由于偏置太小，输出波形有明显的失真。
