小川给大家介绍的是复合管共集放大电路的Multisim仿真及分析。希望大家能够多多支持。 用两只或多只三极管按一定规律进行组合，等效成一只三极管，称为复合管，又称达林顿管。它的组合很多，两只三极管组成的复合管种类如下。

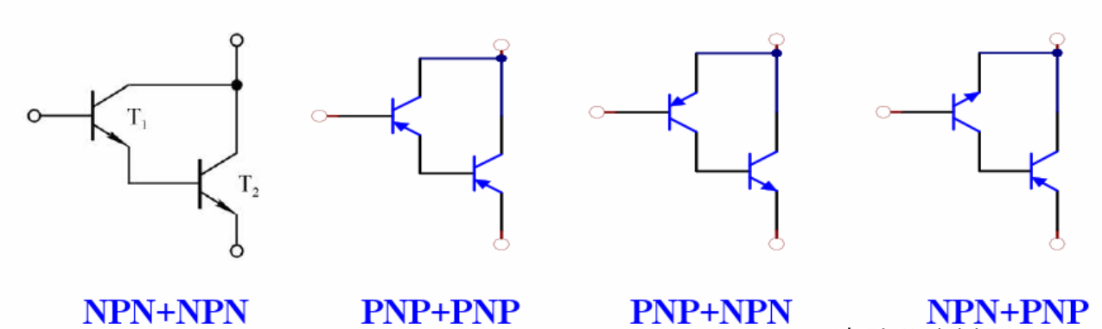

复合管种类 不同类型的晶体管组成的复合管，其类型取决于第一个三极管。

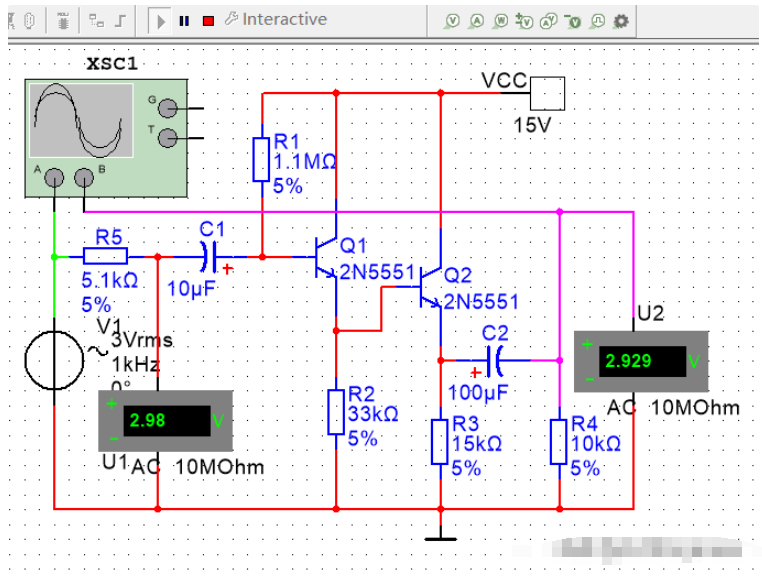

仿真前
仿真中

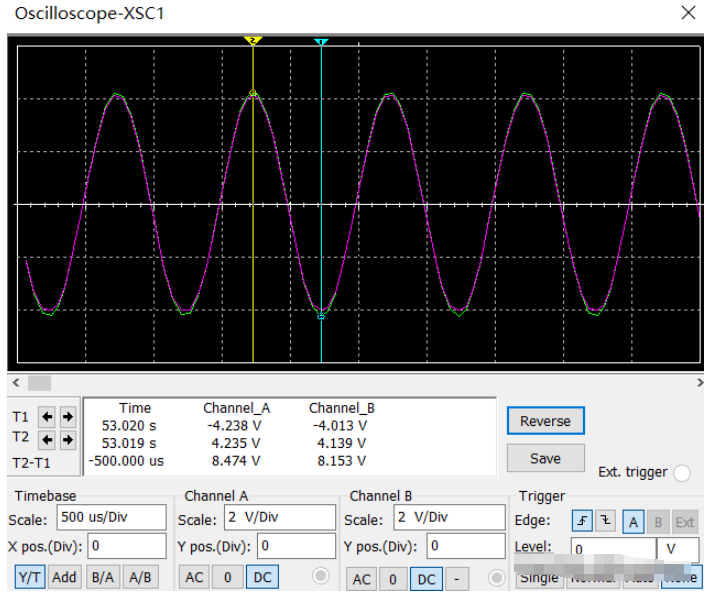

示波器波形图 复合管共集电极电路因具有电流放大倍数大，输入电阻更高，输出电阻更低，故更适用于功率放大电路。操作方法同前。示波器调节：X轴扫描为500μS/Div，A、B通道Y轴幅度均为2V/Div。
|
