二 电路设计步骤

2.1 确定电源电压

电压电源V1由最大输出电压决定。例如为了得到Vpp=3V的输出电压，电源电压必须在3V以上，否则输出信号会失真（削波）。为了确保源极偏置电流，在R4上需要有电压存在，例如1V或者更多。因此合计起来，电源电压至少在4V以上。当前例子中，此电压取值为15V。

2.2 选择何种沟道的FET

选择FET时，电流和耐压不要超过其最大额定值。另外可以使用N沟道器件组成放大电路，也可以使用P沟道器件组成放大电路。之前讨论的是N沟道FET组成的放大电路。

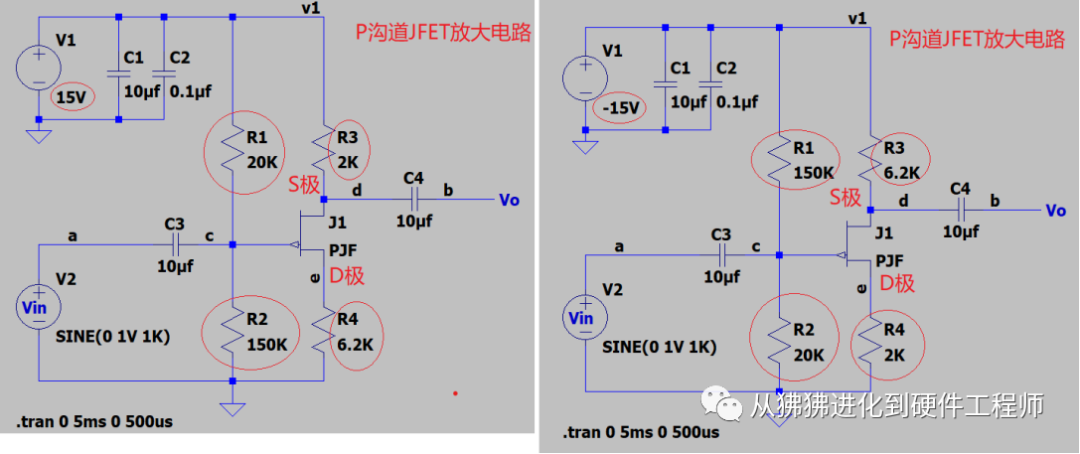

使用P沟道FET组成的放大电路，其电流方向与N沟道FET放大电路相反，因此需要变更偏置电压极性，需要将电源和GND调换。下图是2种P沟道JFET放大电路。

2.3 依据电源电压选择FET的Vgs耐压值

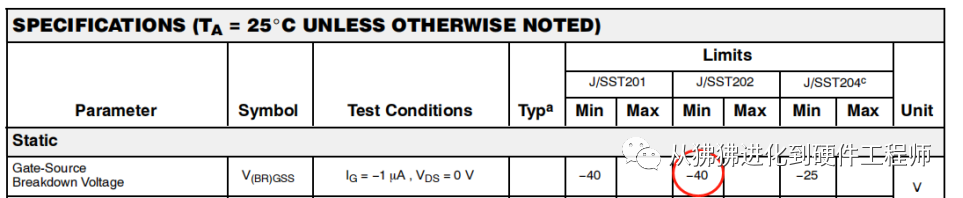

因为上一步中确定电源电压是15V，针对N沟道FET，它的栅极-源极间电压Vgs，最大有可能达到15V。因此需要选择那种Vgs大于15V的FET。大多数FET的这个参数都在30V以上。我们选择SST202，它的Vgs（BR)=-40V

2.4 确定漏极电流Id

确定放大电路工作点时，我们需要先确定Id，而不是Vgs。因为FET的重要特性都是随Id变化而变化的。当Id设定好之后，从spec的传输曲线中自然可以得到Vgs。

在JFET的spec中会定义Idss。例如SST202的Idss在0.9~4.5mA。确定放大电路的Id时，Id要比Idss的最小值（0.9mA）还低。例如设计Id=0.1mA。

注意：如果Id的选择太接近Idss，大信号输入后，因为Id无法超越Idss，输出波形可能会被限幅，即被削波。

2.5 确定源极电阻和漏极电阻

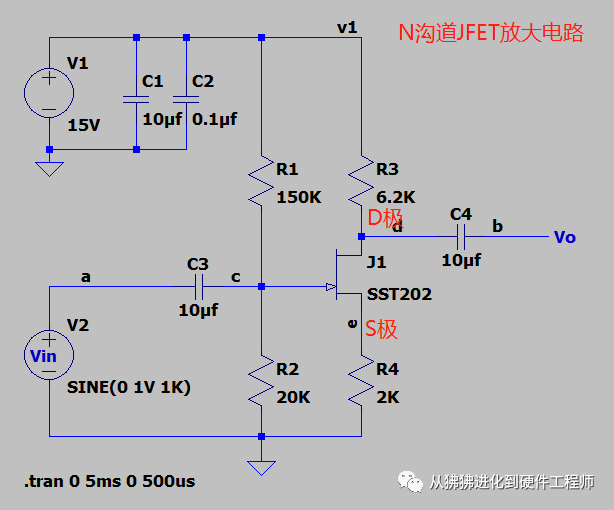

在3.1.2节提到，这种放大电路的放大倍数是由源极电阻Rs（下图R4）和漏极电阻Rd(下图R3)的比值决定。

例如希望放大倍数Av=3倍，那么

Vgs电压会因为Id不同而不同，也会受到温度的影响。例如Id随着温度变化而变化，进而导致Rs上的电压变化（此处是指直流电压)，最终导致Vgs变化。为了抵消Vgs因为温度变化而变化，使漏极电流具有稳定性，需要Rs上的电压降>1V（使Vgs

我们设置Rs上的电压降是2V，因为Id=0.1mA，

Rs=Vs/Is=Vs/Id=2V/0.1mA=20KR

接下来

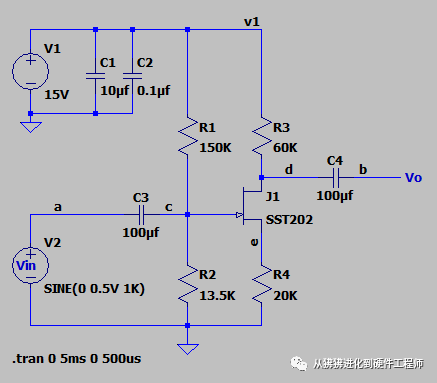

Rd=Rs x Av=60KR。仿真电路如下：

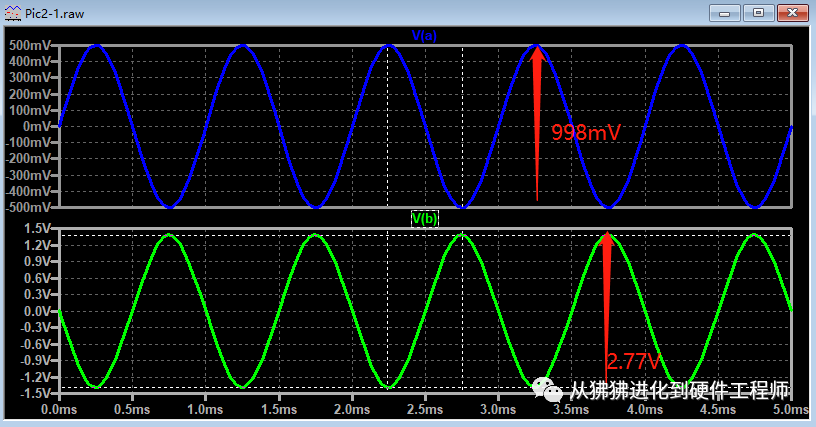

仿真结果如下：Vo/Vin=2.77V/0.998V=2.77。

仿真放大倍数是2.77V，和理论上的3倍有差异。

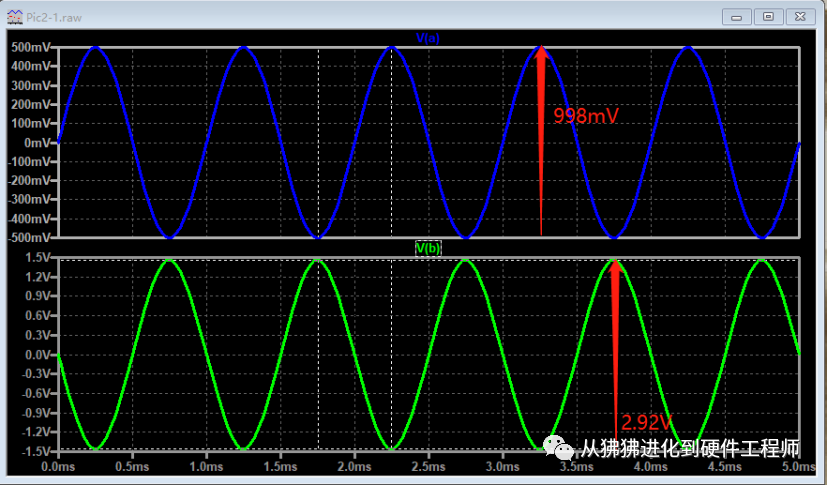

无意中将R3和R4从60K和20K增大到600K和200K，放大倍数可以提高到2.93，如下图。此时Id只有大约15uA，比Idss=900uA小了许多。

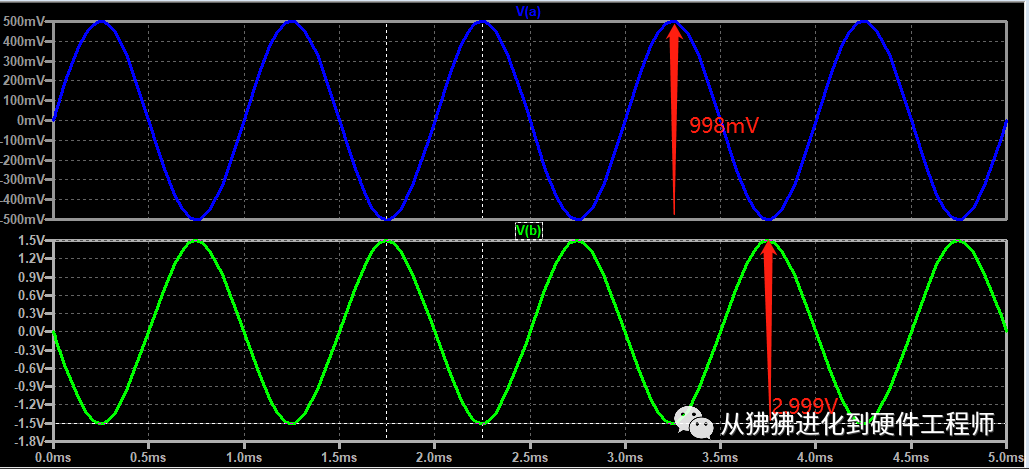

保持R4=20KR，修改R3=65KR，R3/R4=3.25倍时，仿真结果是3倍，如下图。此时Id大约在150uA左右。

**哪位老师可以解释为什么仿真值（R3=60KR,R4=20KR）和理论计算(R3=60KR,R4=20KR)结果不同吗？**

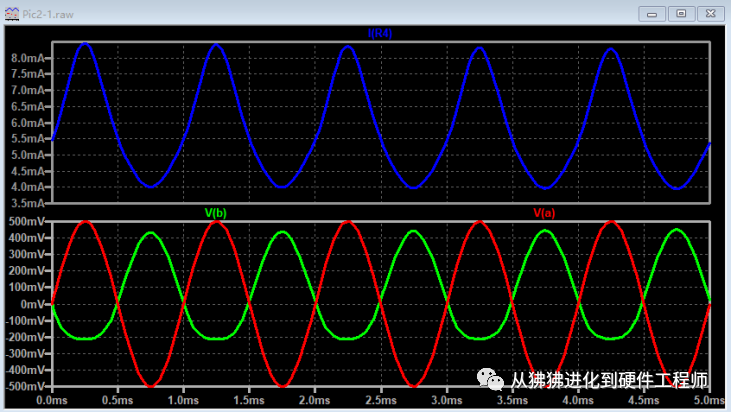

就像上述说的，首先需要考虑的是Id的电流要比Idss min值小。如果将R4和R3调整的很小，也就是将Id变大，超过Idss max的4.5mA。输出就失真了，如下图是Id大约在7mA时的输出波形。蓝色是Id，红色是V2，绿色是Vo。输出已经失真。

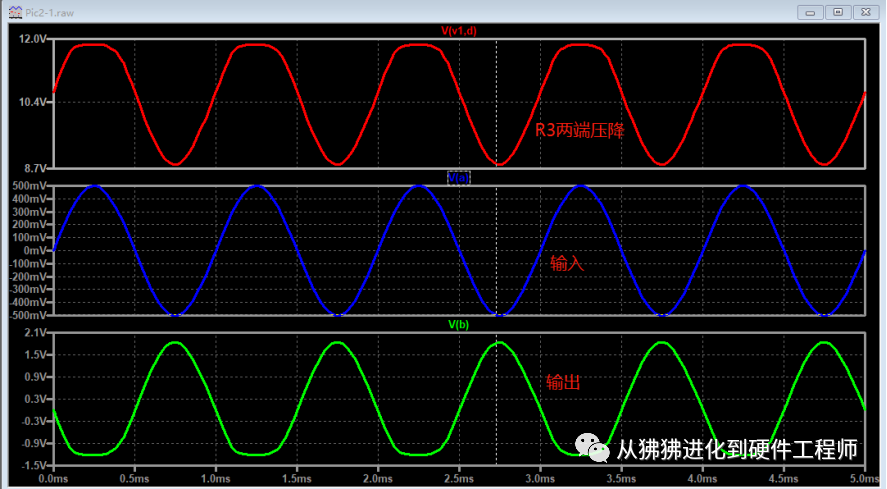

另外如果将Rd增大，即R3从65KR改变到80KR -->R3自身压降变大 -->漏极电压Vd下-->输出波形的下半周期被钳制。换句话，是R3变大带来自身两端电压升高，向上升时会碰到15V的上限，被钳制，进而导致输出下半周期被钳制。如下图。

输出波形的上半部分不失真，是因为R3变大带来自身两端电压升高，向下升时距离0V的下限还很远，不会被钳制，不失真。

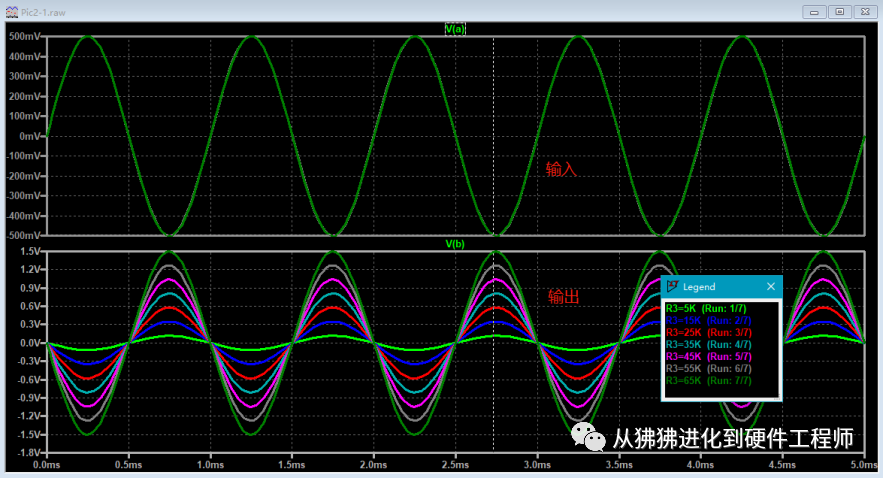

另外如果将Rd减小，输出波形会减小。因为放大倍数减小了。如下是R3是不同值时的仿真结果。

未完待续
