变频器控制电动机正反转参数设置

时间:2018-03-15 13:59来源:未知 作者:admin 点击:
变频器 控制 电动机 正反转参数设置 1.开关控制正、反转控制电路 采用了一个三位开关SA,SA有正转、停止和反转3个位置。 (工作过程说明已省略) 该电路结构简单,缺点是在变频器

变频器控制电动机正反转参数设置

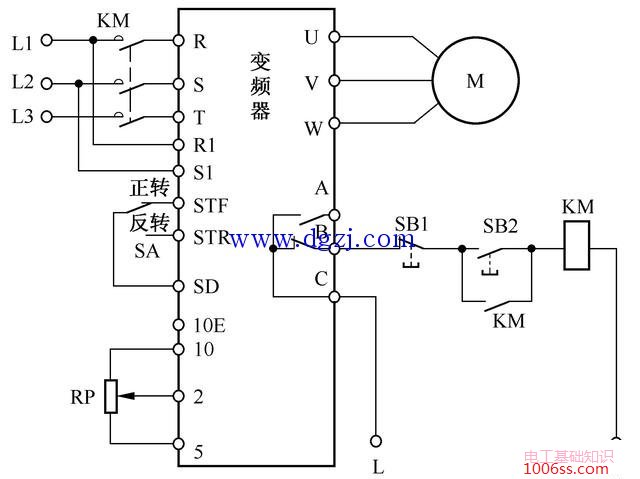

1.开关控制正、反转控制电路
采用了一个三位开关SA,SA有“正转”、“停止”和“反转”3个位置。
(工作过程说明已省略)
变频器控制电动机正反转参数设置
该电路结构简单,缺点是在变频器正常工作时操作SB1可切断输入主电源,这样易损坏变频器。

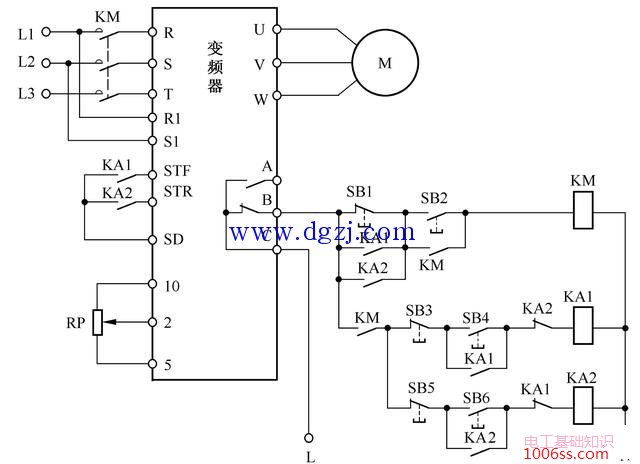

2.继电器控制正、反转控制电路
采用了KA1、KA2继电器分别进行正转和反转控制。
(工作过程说明已省略)
变频器控制电动机正反转参数设置
KA1或KA2常开触点闭合将SB1短接,断开SB1无效,这样做可以避免在变频器工作时切断主电源。
控制电动机正反转时要给变频器设置一些基本参数,具体如下表:

参数名称

参数号

设置值

加速时间

Pr.7

5s

减速时间

Pr.8

3s

加减速基准频率

Pr.20

50Hz

基底频率

Pr.3

50Hz

上限频率

Pr.1

50Hz

下限频率

Pr.2

0Hz

运行模式

Pr.79

2

变频器怎么接线?变频器接线图
一、主电路的接线
1、电源应接到变频器输入端R、S、T接线端子上,一定不能接到变频器输出端(U、V、W)上,否则将损坏变频器。接线后,零碎线头必须清除干净,零碎线头可能造成异常,失灵和故障,必须始终保持变频器清洁。在控制台上打孔时,要注意不要使碎片粉末等进入变频器中。
2、在端子+,PR间,不要连接除建议的制动电阻器选件以外的东西,或绝对不要短路。
3、电磁波干扰,变频器输入/输出(主回路)包含有谐波成分,可能干扰变频器附近的通讯设备。因此,安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器,使干扰降到最小。
4、长距离布线时,由于受到布线的寄生电容充电电流的影响,会使快速响应电流限制功能降低,接于二次侧的仪器误动作而产生故障。因此,最大布线长度要小于规定值。不得已布线长度超过时,要把Pr.156设为1。
5、在变频器输出侧不要安装电力电容器,浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。
6、为使电压降在2%以内,应使用适当型号的导线接线。变频器和电动机间的接线距离较长时,特别是低频率输出情况下,会由于主电路电缆的电压下降而导致电机的转矩下降。
7、运行后,改变接线的操作,必须在电源切断10min以上,用万用表检查电压后进行。断电后一段时间内,电容上仍然有危险的高压电。

变频器怎么接线?变频器接线图

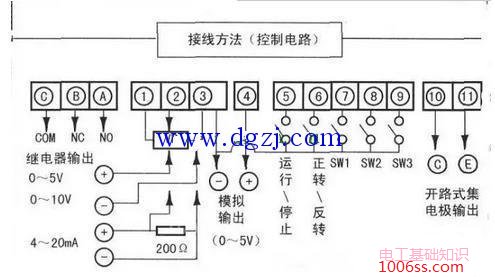

二、控制电路的接线
1、由于在变频器内有漏电流,为了防止触电,变频器和电机必须接地。
2、变频器接地用专用接地端子。接地线的连接,要使用镀锡处理的压接端子。拧紧螺丝时,注意不要将螺丝扣弄坏。
3、镀锡中不含铅。
4、接地电缆尽量用粗的线径,必须等于或大于规定标准,接地点尽量靠近变频器,接地线越短越好。 变频器的作用
变频器的控制电路大体可分为模拟和数字两种。
1、控制电路端子的接线应使用屏蔽线或双绞线,而且必须与主回路,强电回路(含200V继电器程序回路)分开布线。
2、由于控制电路的频率输入信号是微小电流,所以在接点输入的场合,为了防止接触不良,微小信号接点应使用两个并联的节点或使用双生接点。
3、控制回路的接线一般选用0.3~0.75平方米的电缆。
三、地线的接线
1.变频器可以调整电机的功率,实现电机的变速运行,以此来达到省电的目的。例子体现在离心风机和水泵上,当离心风机和水泵使用了变频器后,操作人员变频调速,可根据需要轻松控制流量,从而节省了能源 2.变频器可以降低电力线路中电压的波动,避免了一旦电压发生异常而导致设备的跳闸或者出现异常运行的现象。
3.变频器可以减少对电网的冲击,从而有效地减少了无功损耗,增加了电网的有效功率。
4.变频器还可以减少机械中传动部件之间的磨损,因此,在一定程度上也降低了成本,提高了系统的稳定性。
5.此外,变压器的控制功能非常齐全,可以很好的配合其他的控制设备或者一起,从而实现集中监视和实时控制,为用户解决了很多系统兼容性的麻烦等问题。

继电器控制正反转控制电路图
采用了KA1、KA2继电器分别进行正转和反转控制。
继电器控制正反转控制电路图
KA1或KA2常开触点闭合将SB1短接,断开SB1无效,这样做可以避免在变频器工作时切断主电源。
