五孔插座带开关L1孔被堵怎么接

时间:2020-05-07 08:32来源:未知 作者:admin 点击:

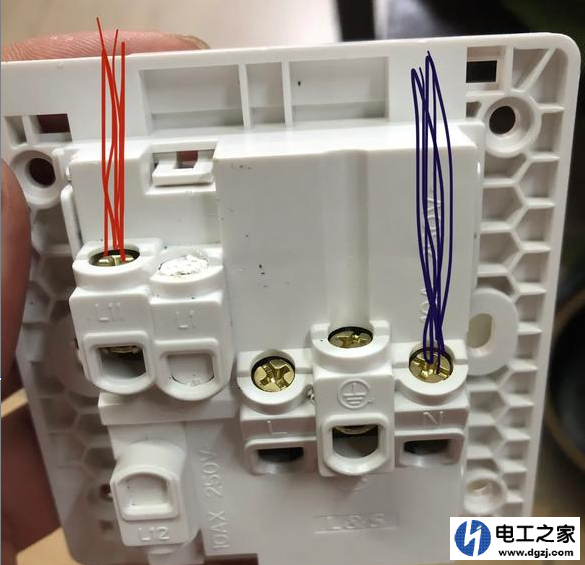

这个开关是新买的,不是坏掉的,应该是厂家这样设计的,正常一般都是五个接线端子,就像有的多开开关在内部已经连接好了,接线时不用再跳线。接这种一开五孔插座时(如下图)

 这个开关是新买的,不是坏掉的,应该是厂家这样设计的,正常一般都是五个接线端子,就像有的多开开关在内部已经连接好了,接线时不用再跳线。接这种一开五孔插座时(如下图)需要加一根跳线,也就是开关上的L1要和插座上的L连接起来,你这个应该是内部连接好了,可以拿万能表测量下,测量开关上的那个L11和插座上的L,按动开关看是不是可以导通,再按下是不是可以断开,如果可以正常导通和断开的话,开关就是没有问题,只是不用接跳线,希望可以帮到你。

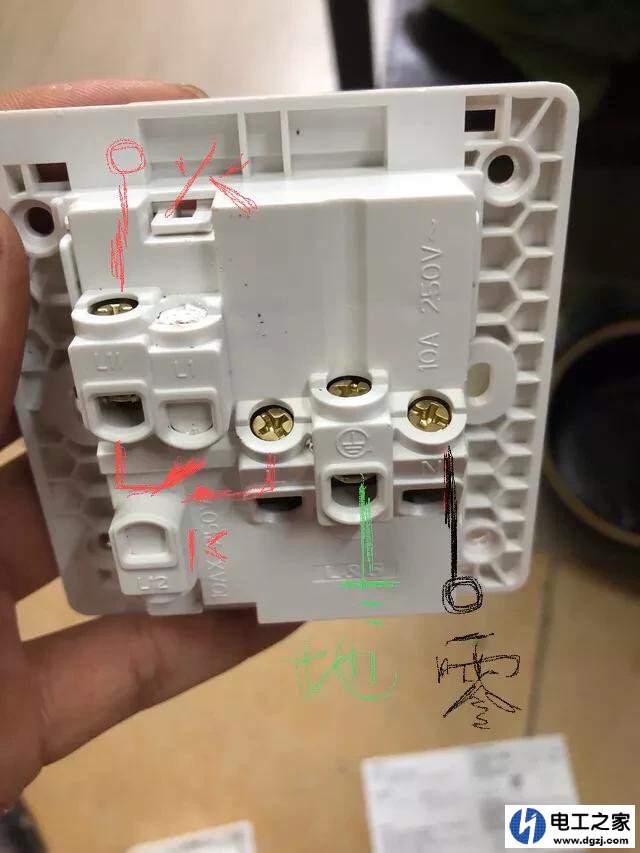

图上是两线、三线、开关联体插座,被堵的接线孔不需要你接了,只要把三根线引入插座,如图上我用杠画出的连线就知道插座里面的铜片连线原理了。
五孔插座带开关L1孔被堵怎么接
你只要把火线引入开关的上桩头,下桩头在里面与(两插、三插的火线)已联结、
如果你不要开关就甩掉,直接将火线接L孔,零线接N孔,地线接中间、
五孔插座带开关L1孔被堵怎么接
你用万用表电阻档,红黑表笔插在L11和L上,拨动开关看表针有没有动作,如有反应就证明这个开关可同时关去插座上的火线。
因为把接线桩头封掉就省了你外搭线,只要你按字母先接好零线N,地线,火线L就接线成功了。
你看板反面左边上为L11、下为L12、这是开关K的上下线,L12与L在内部应该有铜片连接的,你看插座正面观的图就懂了电路原理了!
已接好
