在电力拖动控制电路中、“单向连续运转并带点动”的控制电路是较为简单，但是简单并不能轻视，一定要把工作认真做好。
为了日后维护修理控制电路容易查找故障，我认为在设备控制箱内要留有控制电路图，而且还要给每根控制线编号才能达到上述目的。

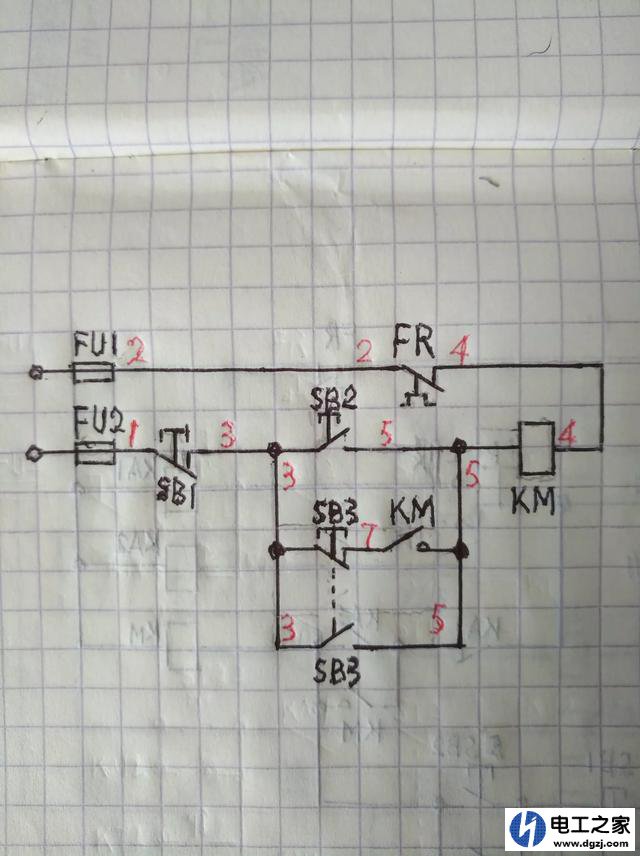

单向运转并带点动控制接线图如下；（红色数字是接线编号）
“如何检测接线是否正确？”按照我画的控制图说明如下；
按下图中来说；

【一】首先核实交流接触器吸引线圈的工作电压是否与控制回路电源电压相同。
【二】检查接线是否正确并核实步骤如下；
（1）下图中熔断器FU2的上接线点是接电源的一端、其下端接线点是接1号线、并把 1号线并接至停止按钮SB1左边的常闭触点。
（2）停止按钮SB1右边的常闭触点接线点连接3号线的一端、之后把3号线的另一端并接至启动按钮SB2左边的常开触点、之后再并接至点动按钮SB3左边的常闭触点与常开触点。
（3）启动按钮SB2右边的常开触触点连接5号线的一端、5号线的另一端并接至交流接触器KM吸引线圈一端的接线点、之后再把5号线并接至交流接触器KM的辅助常开触点的上端、之后把5号线再并接至点动按钮SB3右边的常开触点。
（4）点动按钮SB3右边的常闭触点连接7号线、7号线的另一端连接交流接触器KM辅助常开触点的下端。
（5）熔断器FU1上端连接电源的另一端、其下端的接线点连接2号线的一端、2号线的另一端连接热继电器FR的常闭触点的一端。
（6）热继电器常闭触点的另一端连接4号线、4号线的另一端连接至交流接触器KM吸引线圈的另一个接线点就核实完，核实无误之后、就可以不带电动机试运行了。
按照自己画的控制图来说明，因为设计控制电路因各人不同而不相同，但是只要把控制线路的导线编号对号接线其效果是一样的。
