单开五孔控制照明灯接线方法

时间:2020-05-07 08:32来源:未知 作者:admin 点击:
用单开五孔控制照明灯,同时五孔插座也不受开关影响一直通电,下面我给你讲解一下接线的方法: 1:左边开关区域的L1接照明的控制线,左边开关区域的L和右边插座区域的L需要用一

用单开五孔控制照明灯,同时五孔插座也不受开关影响一直通电,下面我给你讲解一下接线的方法:
1:左边开关区域的L1接照明的控制线,左边开关区域的L和右边插座区域的L需要用一根跳线(把两个L用一根电线串起来)底盒里面的火线接在右边区域的L上。这样左边的开关区域和右边的插座区域都一直通电,互不影响。
2:右边的N接底盒里面的零线,地线接在L和N中间的位置(没有地线可以不用接)。
3:三级插孔和二级插孔是插座通过内部金属铜片集成的,按照上述方法接线三级插孔和耳机插孔是都能同时使用的。

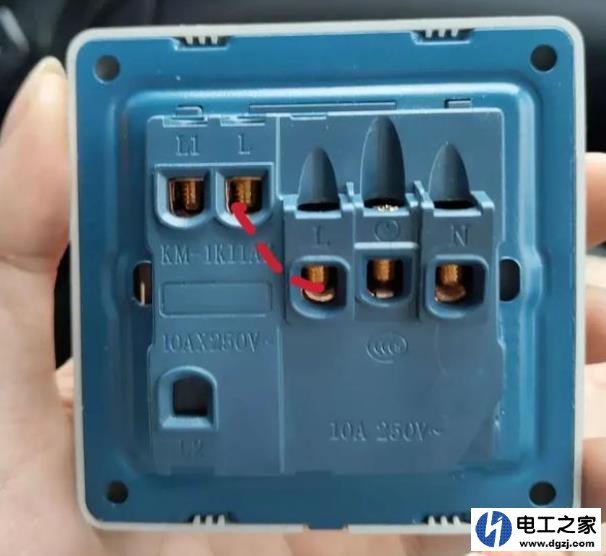

图片上做了红线标记,你按照我的标记图片跳线就可以了。

单开五孔控制照明灯接线方法 (责任编辑:admin)
