两根灯线一根火线怎么接一开五孔能不影响插座

时间:2019-01-14 15:49来源:未知 作者:admin 点击:
两根灯线,一根电源火线,没有零线。要想在这样两开单控开关底盒上成功地改接安装上一开五孔插座,起码要有电源零线才行,还有就是一开五孔插座,只有一个开关,即使有零线接

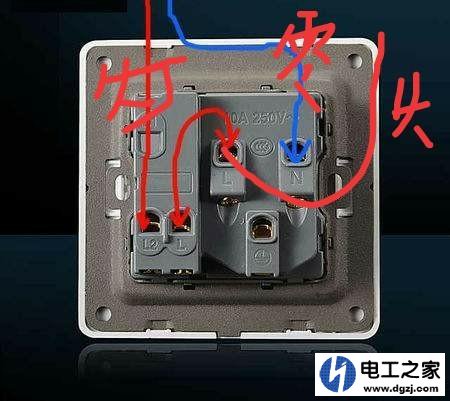

两根灯线,一根电源火线,没有零线。要想在这样两开单控开关底盒上成功地改接安装上一开五孔插座,起码要有电源零线才行,还有就是一开五孔插座,只有一个开关,即使有零线接上插座,那两个灯也只能是一开全亮,要想两个灯分开控制,也要用一个两开五孔插座才行。先查开关底盒里是否有并接好的过渡电源零线。若有那就好办了,可以从并接的零线上再并接出零一根零线供插座用,一开五孔的接线方法是,并接出的零线接在插座的N孔上,电源火线接进插座的L孔上,用跳线把插座的L孔和开关上的L孔联通,两根灯线只能同接在开关的L1孔上,一开全亮。若没有零线,看看下面三种引零线的方法,那种最适合。
①从题主釆用的一开五孔插座推测用法,就是一开两个灯全亮,外加一能方便使用的五孔插座。那零线可以把两根灯线中的其中一根并接到灯的零线上,进入开关底盒里,供插座使用。那两个灯之间的线要相互连通。
两根灯线一根火线怎么接一开五孔能不影响插座和灯的使用
②两灯之间的没法联通,看看两个灯的线是否是经预埋线管穿线至开关底盒里。若是,可以用其中一根灯线引两根线进开关底盒,正常情况下都会引线成功。一根依然做灯线,一根并接在灯的零线上,做插座零线用。
③如果上述部分都不具备条件实施,那就只能做明线或开墙破土做暗线,从附近的插座电源上引一零一火一地三根线进入开关底盒里。之所以要引三根线,是因为不知插座电源和照明电源的分路和分路上的保护配置,若插座电源回上用的保护配置是漏保,灯电源回路上用的保护配置是空开,象这样情况,借用照明回路上的火线,插座电源回路上配置的漏保是送不上电的
