从插座接线控制灯的电路图

时间:2019-10-17 17:45来源:未知 作者:admin 点击:
从插座上引出电源线控制灯,就要搞清楚以下两点: (1)正规的插座是有三个孔:火线插孔(L)、零线插孔(N)、地线插孔(E)。三个孔对应三个接线端。常规下,火线接在插座的

从插座上引出电源线控制灯,就要搞清楚以下两点:

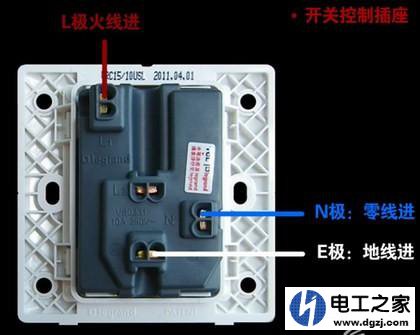

(1)正规的插座是有三个孔:火线插孔(L)、零线插孔(N)、地线插孔(E)。三个孔对应三个接线端。常规下,火线接在插座的L端子上,零线接在N端子上,地线接在E端子上;火线一般是红色或者棕色线,零线一般是蓝色或者黑色线,黄绿双色线一般是地线。
(2)日常用的灯只有两根接线:火线(L)、零线(N)。控制灯的开关是接在火线(L)上的。

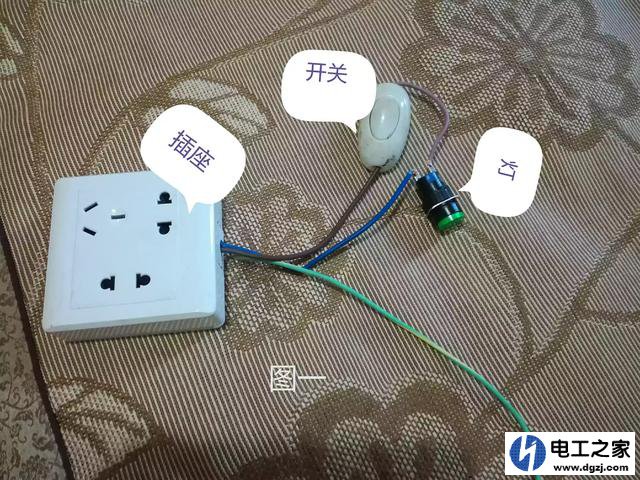

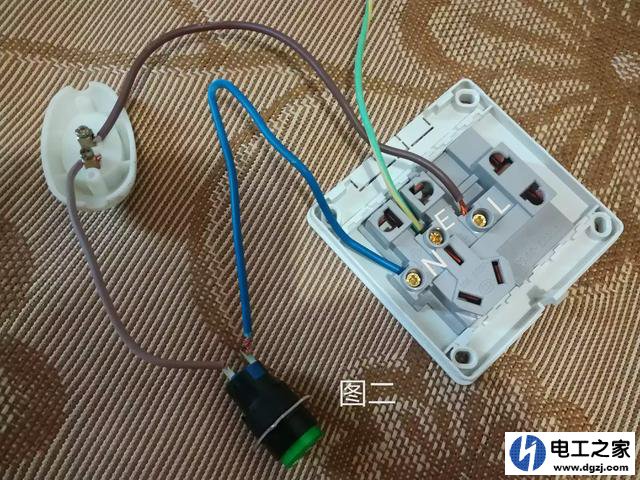

这些清楚后,就可以准备开关,电线进行接线。接线前,要先关掉插座相应的空开关,确定插座没有电(可以用电笔测试火线)。然后,从插座的L端、N端各引出两根线,L端引线用红线(棕),N端引线用蓝线(黑);红线经过接开关后,再连接到灯的一个接线端子上,蓝色线直接接在灯的另一个接线端子上。完成接线后,合上空开关。如图一,二。
这样就完成了从插座接线控制灯的电路,虽然简单,但是我还是建议由专业电工来接线。
从插座接线控制灯的电路图
从插座接线控制灯的电路图
从插座接线控制灯的电路图
从插座接线控制灯的电路图
