双控开关怎么接线详解

时间:2020-02-27 11:17来源:未知 作者:admin 点击:
双控开关怎么接线请你看下图。 咱先把第一开关叫A开关,第二个开关叫B开关,二个开关的L接线端都是公共端,A开关L接火线,B开关L就接灯,A开关L1对接B开关L1,A开关L2对B开关L2就好

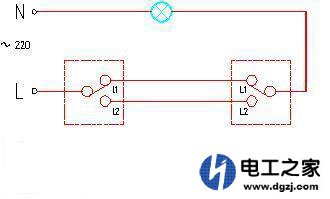

双控开关怎么接线请你看下图。

双控开关怎么接线详解

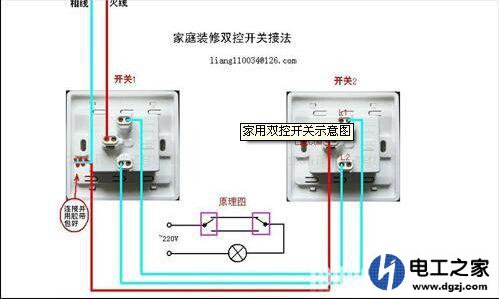

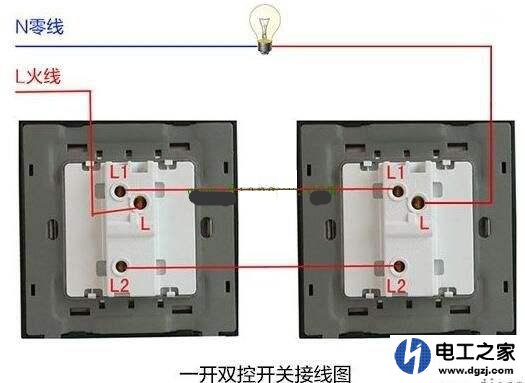

咱先把第一开关叫A开关,第二个开关叫B开关,二个开关的L接线端都是公共端,A开关L接火线,B开关L就接灯,A开关L1对接B开关L1,A开关L2对B开关L2就好啦,零线直接进灯,火线经BL公共端进灯通过2个双控开关构成回路。
双控开关怎么接线详解
经这样接好后,不论楼上,楼下,二个开关都可以开关灯。
双控开关怎么接线详解 (责任编辑:admin)
