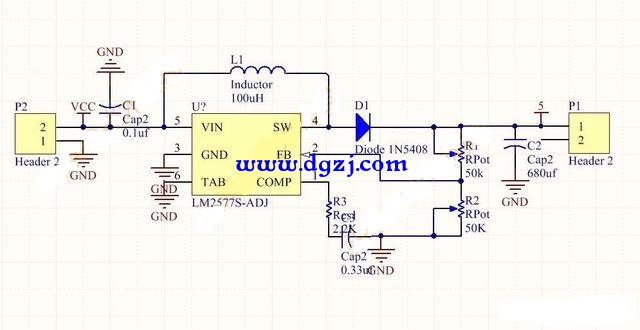

利用升降压模块设计成可调电源，实现了电压调节，以LM2577可调升降压芯片为例，LM2577是一款DC-DC开关型升降压集成芯片，转换效率高达90%左右。该芯片的最高耐压65V，输入电压范围3.5V~40V，输出电流可达3A，其输出电压公式为Vout=1.23V×（1+R1/R2），其中1.23V为芯片内置的基准源，通过调节R1/R2的比值可实现输出电压可调，由此可见，其原理较为简单，将R1或R2改为电位器即可通过改变电位器的阻值改变电压输出。
