单相压缩机该如何正确接线

时间:2019-10-17 17:45来源:未知 作者:admin 点击:
单相压缩机其实就是一个单相电机,它的接线方法和单相电机一样,分主副绕组,又叫运转绕组和启动绕组。其图如下 两个绕组头或尾部,在其内部都已经接好,所以一般单相压缩机的

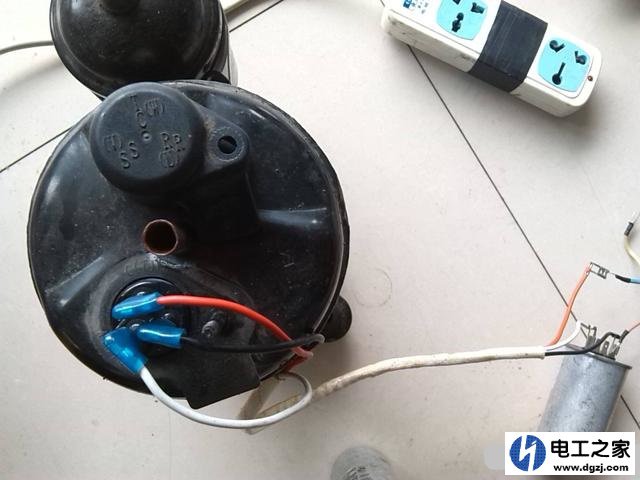

单相压缩机其实就是一个单相电机,它的接线方法和单相电机一样,分主副绕组,又叫运转绕组和启动绕组。其图如下
单相压缩机该如何正确接线
两个绕组头或尾部,在其内部都已经接好,所以一般单相压缩机的出线端(也是接线端)都有三个接线柱,分别为C R S其中C就是两个绕组的公共端,一般接零线(火线),R是主绕组一般接火线(零线),S是副绕组接电容。

单相压缩机该如何正确接线
一般冰箱压缩机,大多不用电容,而使用PTC热敏原件做启动。
单相电机所用的单相电源是线电压,俗称一零一火。单相电的电角度是90度,不利于电机启动,所以加上一个容量合适的电容,来增大电角度,达到一个增大启动力矩的作用。
单相压缩机(220V电压),可以用万用表测量三端阻值。假设设三端分别为A,B,C。则有AC+BC=AB,那么C接电源火线,AC和BC中阻值小点的接电源和电容,阻值大的就接电容另一端!还有可以直接从压缩机接线桩旁的标记接,C(公共端)接火线,R(RUN运行端)接零线和电容。S(STAR起动端)接电容另一端!公共端和运行端电阻最小,公共端和启动端电阻要大些,运行端到启动端的电阻等于上述两个电阻之和,电容接在运行端和启动端之间,公共端和运行端接电源,火线零线任意接。 (责任编辑:admin)
