三盏灯用几个多控开关?如何接线

时间:2020-05-07 08:32来源:未知 作者:admin 点击:
只需要用一个多控开关就可以。 多控开关 多控开关又叫中途开关,双刀双掷开关,其实就是两个单联双控开关的组合。主要目的是实现至少三个位置进行通断控制的,应用并不是很广

只需要用一个多控开关就可以。
多控开关
多控开关又叫中途开关,双刀双掷开关,其实就是两个单联双控开关的组合。主要目的是实现至少三个位置进行通断控制的,应用并不是很广泛,一般用在大面积场合的照明,比如别墅、大户型楼层、楼梯的公共区域。
多控怎样接线
不管是控制一盏灯还是多盏灯,和开关的数量不是一回事,取决于一个开关你想控制多少盏灯,只要在合适的电流范围之内,都是没有问题的。

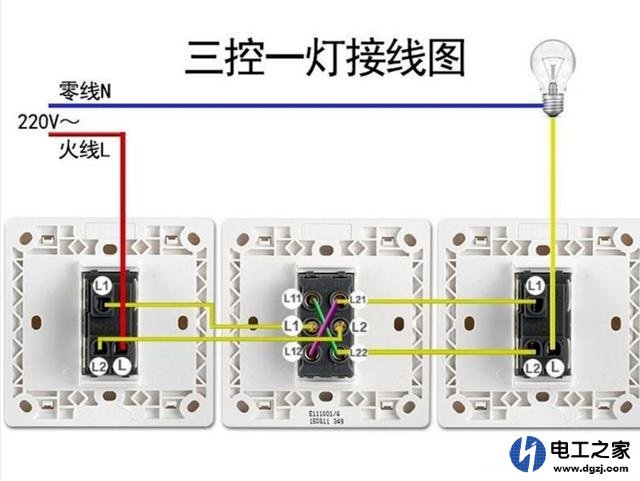

怎样接线?只要你会单联双控的接线方法,多控开关稍微看一下就可以了,并不复杂。如图所示,中途开关内交叉接线,两线接另一个开关的任意两端(图左),中途开关的公共端接其他开关任意公共端(图右)。

三盏灯用几个多控开关?如何接线
如果是走地布管重新穿线,那么在线管内需要穿三根电线,其中两根是双联线(可以选择不同于控制线颜色的电线),一根是控制线。当然如果火线可以从其他的照明线路拉下来,管内只需要穿两根线即可。
至于控制几盏灯,完全看你的要求,只需要在零线和控制线间任意添加,只要不超过开关的额定电流即可。 (责任编辑:admin)
