带开关插座如何接线?带开关插座接法图示

时间:2018-03-16 11:15来源:未知 作者:admin 点击:
带开关插座如何接线?带开关插座接法图示 下面我们看一下实物接线图 这种大开关的分两种:这种是控制灯泡的 这种五孔带开关的插座,一边是五孔一边是单联双控开关。开关可以接成

带开关插座如何接线?带开关插座接法图示
下面我们看一下实物接线图
带开关插座如何接线?带开关插座接法图示

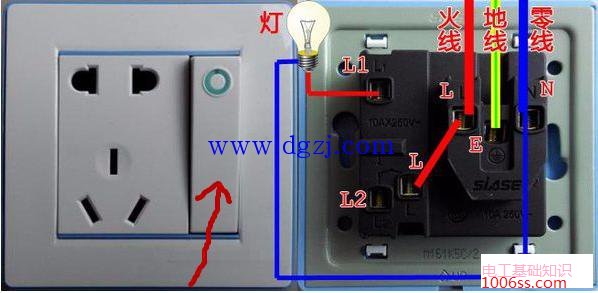

这种大开关的分两种:这种是控制灯泡的
这种五孔带开关的插座,一边是五孔一边是单联双控开关。开关可以接成控制灯泡,也可以接成控制插座的。
上图火线直接接的插座接线柱,所以这时候开关不控制插座。
带开关插座如何接线?带开关插座接法图示

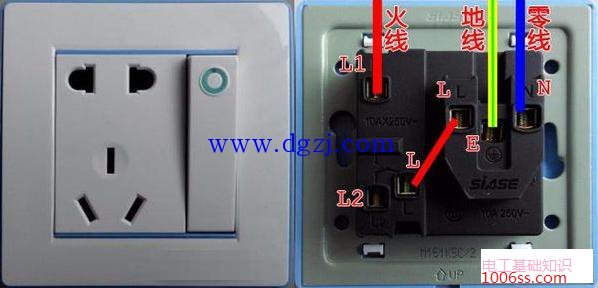

开关控制插座
火线接的L1位置,开关可以控制火线的通断,这种接线开关是控制插座的。
带开关插座如何接线?带开关插座接法图示

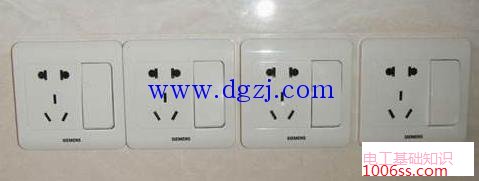

开关插座连在一起
这样连在一起也是很漂亮的,而且每个插座都有单独的开关。
那么带开关的插座好不好呢?我们简单举2个例子。
家用空调的插头一般夏天都是插着的,基本上不拔掉。一般夏季过去以后,因为插上有很小的待机耗电,所以很多朋友都会拔掉。但是插头就那么垂着也不美观,如果用带开关的,直接把开关关掉即可。
还有就是厨房里的电器,电饭煲,电磁炉等,通电时都有很小的待机耗电。而且使用的很频繁,频繁的插拔插头对插座损伤很大,这种用带开关的插座最合适。
但是相对来说,带开关的插座稍微贵一点,但是从使用情况来看,其实最实用。
