如何用万用表测短路,断路,漏电

时间:2019-05-12 17:36来源:未知 作者:admin 点击:
如何查短路和短路 确认检测前电路要处于断电状态,严禁带电操作,尤其是高压电。如果你是用的指针万用表,只需要把它打到R10档即可,数字万用表都会有一个蜂鸣器放,可以直接使

如何查短路和短路

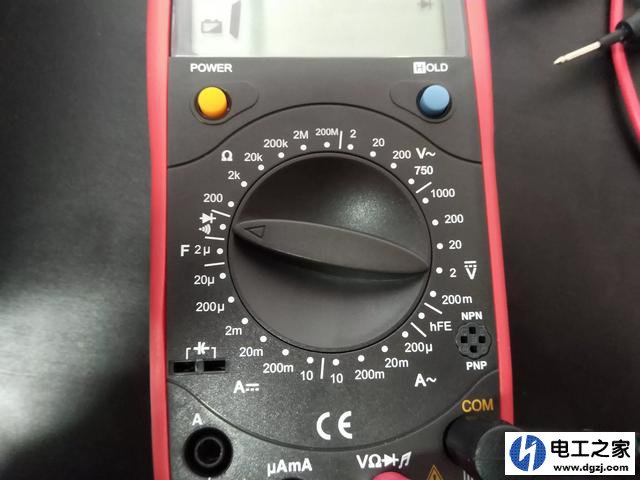

确认检测前电路要处于断电状态,严禁带电操作,尤其是高压电。如果你是用的指针万用表,只需要把它打到R×10档即可,数字万用表都会有一个蜂鸣器放,可以直接使用蜂鸣器档,或者也是用电阻档。

如何用万用表测短路,断路,漏电
注意表笔得插法,黑表笔插入COM插孔,红表笔插在测量电压电阻插孔。将万用表的表笔放在要测量的两端,指针万用表的表笔不动,代表阻值无穷大,即为断路状态。数字万用表断路状态为蜂鸣器档不响,或者用电阻档数字显示为1。
如果指针万用表的表针满偏,数字万用表发出滴滴的声音,或者阻值显示为零或者非常的小,就说明处于短路状态。
漏电是由于绝缘损坏或其他原因而引起的电流泄漏。电器外壳和市电火线间由于某种原因连通后和地之间有一定的电位差就会产生漏电。

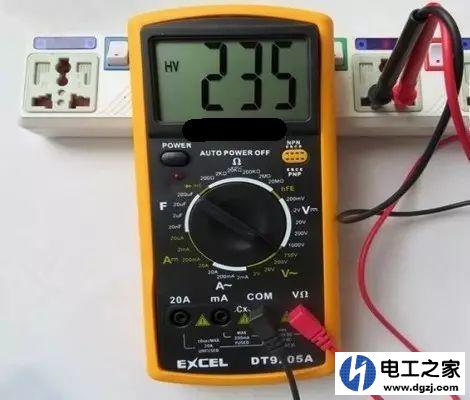

电器带电测量:用数字万用表或者指针万用表测量,打到250V交流电压档,注意红黑表笔的位置区分。测量怀疑漏电的用电器金属外壳,一个表笔接用电器的外壳,另一个表笔接地(或水龙头)。
如何用万用表测短路,断路,漏电
指针或数字显示电压高于30-50V之间时,换用交流50V档,如果电源确认高于30伏属漏电,低于30伏属正常,再把零、火供电插头线对调后测量一遍即可确定。
也可以用电表笔,检测漏电的最好方法就是用电笔接触带电体,如果氖泡亮一下立刻就熄灭,证明带电体带的就是静电,如果长亮定是漏电无疑。 (责任编辑:admin)
