三根线怎么接四位的插座

时间:2020-02-27 11:17来源:未知 作者:admin 点击:
先熟悉一下电线和插座,三根线分别为火线、零线和接地线,如按规范应该红线为火线,蓝线为零线,黄绿相间的线(题主图中看到黄线)为接地线,为防止意外还是先检测一下再接。

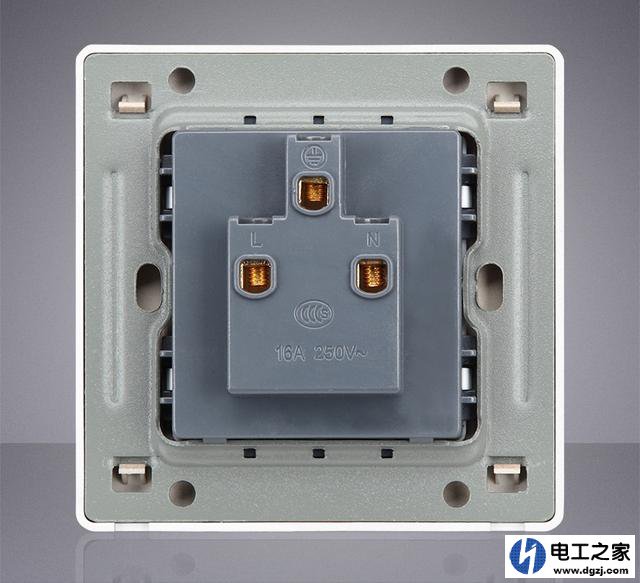

先熟悉一下电线和插座,三根线分别为火线、零线和接地线,如按规范应该红线为火线,蓝线为零线,黄绿相间的线(题主图中看到黄线)为接地线,为防止意外还是先检测一下再接。插座是四个并列的三孔插座,背面的接线孔应分别标有L、N和接地符号(一竖三横)。
三根线怎么接四位的插座
当然,可以将三根线各分出四根线,再分别与各插座连接,不过,为尽量减少电线接头,可将四个插座的带有同样标识的接线孔分别连接起来,然后,本着连接方便的原则,将三根电线中的火线连接到任意一个标有L的接线孔上,零线连接到任意一个标有N的接线孔上,接地线接到任意一个标有接地符号的接线孔上。这样,四个插座就并联接入电路。
左零右火上接地。
左边接零线,右边接火线,中间接地线。
N代表零线,L代表火线。圆圈三横一竖代表地线。
一般红色电线代表火线,蓝色代表零线,黄色代表地线。
接插座时与相应的接在一起,接好以后仔细检查,看是否接错,是否牢固,如果松动容易接触不良、发热 造成插座烧坏。
电乃看不见的老虎,操作时一定关掉电源,安全第一
