220v电源指示灯电阻串联LED总是烧掉的原因
发光二极管在电路回路的串联限流电阻R的选取,来分三种形式说说。

①直流电路中驱动发光二极管时;

根据欧姆定律,R=U-UF/ⅠF,式子中的R……为限流电阻,单位为kΩ;

U……为电源电压,单位为Ⅴ;

UF……为发光二极管的正向压降,单位为Ⅴ,注,一般发光二极管为1.2Ⅴ;IF……为发光二极管的工作电流,单位为毫安mA。

不同型号的发光二极管的工作电流是不一样的,那么在实际应用中要注意它,它对选用的电阻的功率(瓦数)有直接关系。例如,己知直流电压U=24V,发光二极管采用2EF401,正向工作电压UF=1.7Ⅴ,工作电流ⅠF=100mA,则发光二极管回路所串联的限流电阻为;R=U-UF/IF=24-1.7/10=2.23(KΩ),电阻功率P=I²R=0.01²x2230=0.2W。

于是我们可以选用标称电阻值为2.2kΩ、电阻器功率为1/2W的电阻器。

②发光二极管在交流电路中驱动时;

根据上面的计算公式 R=0.45U-UF/IF,对于上例,如果电源为交流220Ⅴ,(注意,图中交流驱动电路中串联了一只半波整流二极管的ⅤD,也可以不串联ⅤD,不串联ⅤD时,则没有0.45U,直接是交流电的有效值AC220Ⅴ)。

R=0.45-UF/IF=0.45x220-1.7/10=9.73(KΩ)。

那么我们选用的电阻的功率为;

P=I²R=0.01²x9730=0.9(W)。

于是可以选用标称电阻值为10.KΩ、功率为2W的电阻器。

这里特别注意的是,选用发光二极管的型号,对于选用工作电流在20mA的发光二极管时,其用上面的计算公式,得出来的电阻器阻值要大的多,且需要的电阻的功率也要下降。这里就不一一细算,头条上都是有文化的人。

③发光二极管在脉冲电路中驱动的选用;

根据上面公式,R=Uc-(Uces+UF)/IF,式中的Uc……为直流供电电压,单位为Ⅴ;

Uces……为三极管饱和导通时的管压降,约为0.3Ⅴ。对于下图中的脉冲驱动,如果电源电压为6Ⅴ,则限流电阻值为R=Uc-(Uces+UF)/IF=6-(0.3+1.7)/10=0.4(kΩ)。

则电阻器的功率为;

P=I²R=0.01²x400=0.04(W)。

此时,可选用标称阻值为390Ω、电阻器功率乜.1/8w的电阻。

LED串联一个120KΩ的限流电阻接入交流220V电路的,由于限流电阻取值较小,在220V交流电的负半周时,处于击穿状态的LED会有较大的反向电流流过,故LED容易烧坏。LED串联一个限流电阻作为交流220V的电源指示灯,正确的电路如下图所示。

220v电源指示灯电阻串联LED总是烧掉的原因

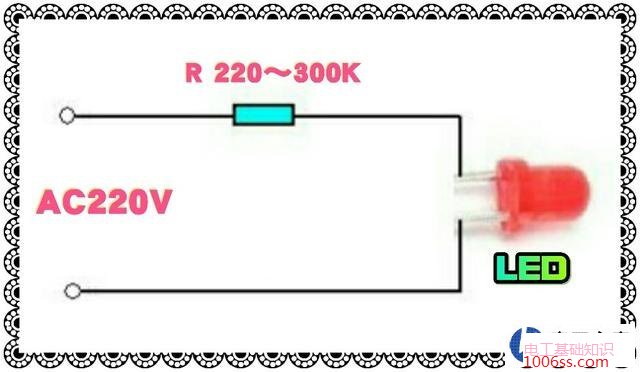

▲ 交流220V LED指示灯电路图
图中的电阻R为LED指示灯的限流电阻。由于这个电路中省略了一个整流二极管,故在交流220V的负半周,LED指示灯是处于击穿状态的,此时若限流电阻R取值偏小,便会有较大的反向电流流过LED,这样便很容易损坏LED。一般LED指示灯若只用一个限流电阻时,该电阻的取值应该大一些,对于普通亮度的LED指示灯,限流电阻取220~300KΩ即可。若用高亮度LED作为指示灯,限流电阻可取MΩ级的。
用普通亮度的LED作为指示灯时,若用220KΩ左右的电阻作限流电阻,那么该电阻的功率不应小于¼W,否则容易损坏限流电阻。
220v电源指示灯电阻串联LED总是烧掉的原因

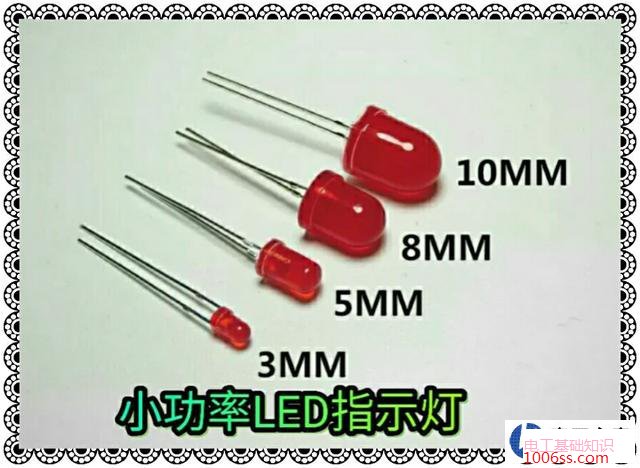

▲ 小功率红色LED指示灯。
上图所示的小功率红色LED指示灯工作时的正向压降在1.6V左右,最大工作电流为20mA。 (责任编辑:admin)
