220v电上怎么接一个发光二极管

时间:2021-12-18 19:22来源:未知 作者:admin 点击:
1、如果在220V装一只LED指示灯,可以在LED两脚上相反并一只 二极管 ,起的在通电瞬间防电涌的冲击而保护LED灯珠不被击穿、另串一只200K的 电阻 (越亮越不耐用)。 2、如果想安装串联

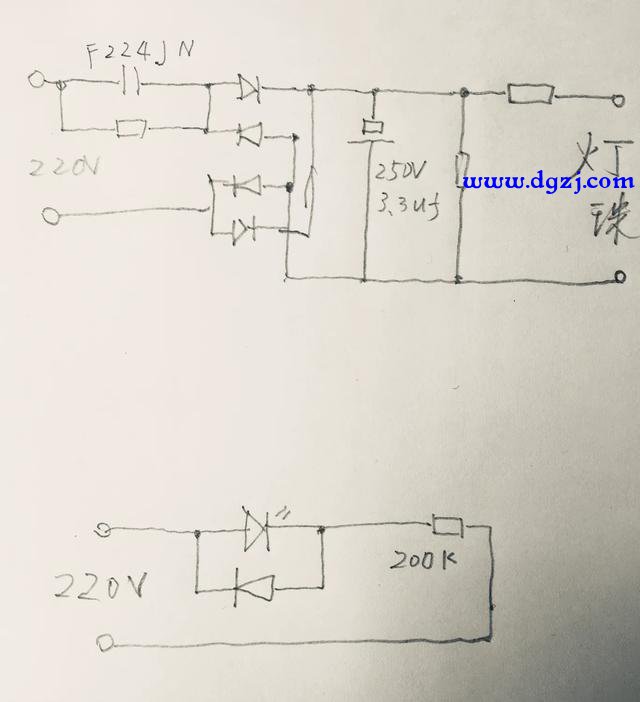

1、如果在220V装一只LED指示灯,可以在LED两脚上相反并一只二极管,起的在通电瞬间防电涌的冲击而保护LED灯珠不被击穿、另串一只200K的电阻(越亮越不耐用)。

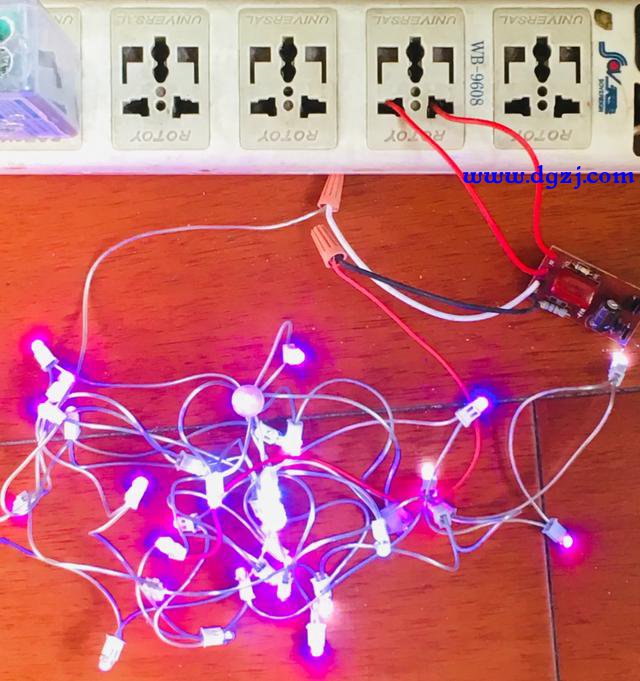

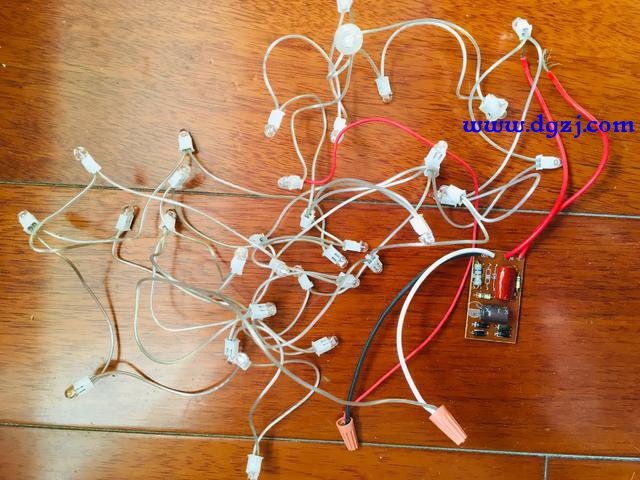

2、如果想安装串联组LED灯,如⬇️图,简单电源,使36个灯珠其电源就是阻容限流后再桥式整流,并联一只250V3.3uf的滤波电容,在电容上并联一只大电阻能降峰值电压和关灯后放余电,再在输出上串联一只电阻限流。确保输出功率。

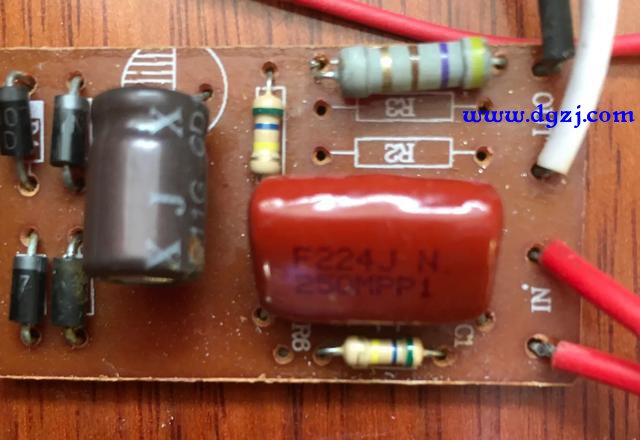

3、要看输出LED灯的个数及耐压值决定阻容的电阻大小及AC电容大小,线路上的限流电阻又决定输出功率,限流过大灯发暗,限流过小易坏灯珠。⬇️阻容电路

我给插座加装两个电源指示灯,持续通电好几个月了,也没啥问题。用的是这办法:

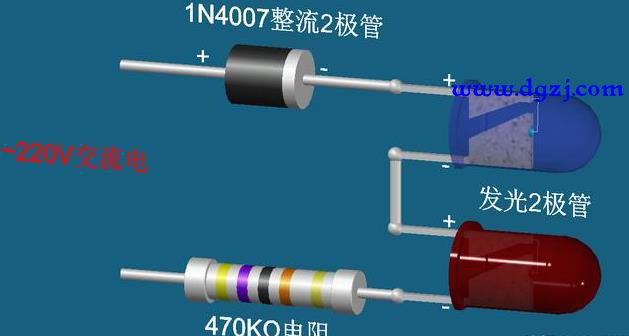

两支发光2极管串联放中间,把整流2极管和电阻分别放两边,避免发光2极管的引脚直接接触交流电,用烙铁和焊锡丝把引脚焊住。


另外说一下,有些地区的交流电压长期保持在230V~250V高位之间浮动,在保证基本发光的情况下,应该尽量选择阻值更大一些的电阻,保护发光2极管不被烧毁。 (责任编辑:admin)
