RC降压式电源的LED灯工作过程

时间:2021-10-14 08:22来源:未知 作者:admin 点击:
RC降压式电源的LED灯工作过程 1)、降压电路 在下面的 电路图 中 电容 C1、C2和R1构成降压电路,根据电容隔直通交的特点,当有交流电通过电容时产生容抗,从而限制了电路的最大电流

RC降压式电源的LED灯工作过程
1)、降压电路

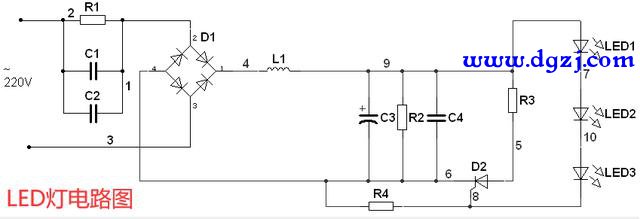

在下面的电路图电容C1、C2和R1构成降压电路,根据电容“隔直通交”的特点,当有交流电通过电容时产生容抗,从而限制了电路的最大电流,在负载一定时,电容大小就决定了负载上的电压,从而起到降压(限流)的作用;R1为放电电阻,作用在于将降压电容上残存电荷释放掉。

2)、整流滤波电路
四个二极管组成的整流桥对输入交流电压进行整流;滤波电容C3 用于滤除整流输出电压中的交流成分,使电压更为平滑; L1、C4 用于滤除输出电压中的高频成分;电阻R2 为C3 提供放电回路。

3)、输出保护电路
LED中使用的电流不能超过其规格稳定值,长期超过负荷不仅不会增大亮度(白光LED在大电流下会出现饱和现象,发光效率大幅度降低) ,而且还会缩短LED 寿命,影响LED 照明电路的可靠性。由于LED正向导通后,其正向电压的细小变动将会引起LED电流的大幅度变化,因此,需要在输出端设置输出保护电路。该电路由D2、R3、R4组成,当流过LED的电流大于预定值时,可控硅D2导通一定的角度通过R3进行分流,从而减小LED的电流,使之工作在恒流状态,避免其因瞬间高压而损坏,从而起到保护电路作用。

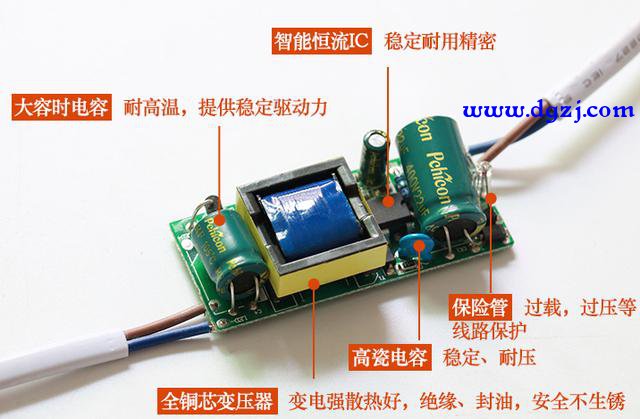

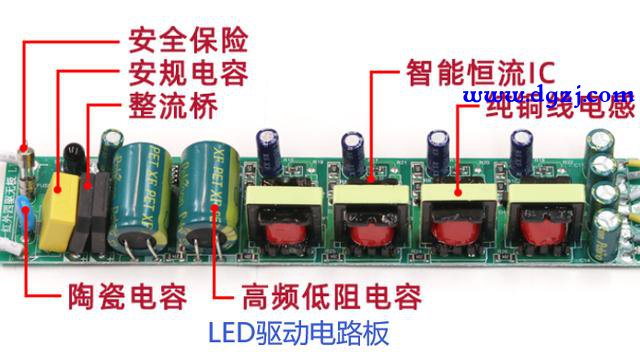

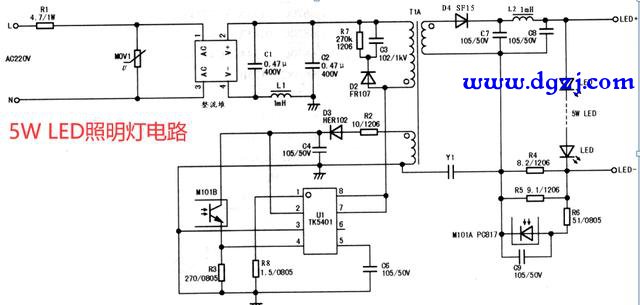

恒流源组成的LED电源电路
我们平时还会见到用电源管理芯片组成的恒流源驱动电源LED电路,对于整流后所用的滤波电容也要根据负载的容量计算,对于6.8uF电容的电容大约匹配10W的功率LED灯;对于10uF的电容,大约匹配15W功率的LED灯。由此可见不管选6.8uF还是选10uF对LED灯管的影响都不太大。
