通常桥式整流电路有两种作用，第一种作用是用在直流输入电路，利用二极管的单向导通性，能够防止正负极反接，但是由于二极管有大于0.7V的导通压降，在实际电路中应用较少。第二种作用是用在交流输入电路，利用二极管的单向导通性，把交流电转变成脉动的电压，再经过电容滤波，得到近似直流电压，这种用法在实际应用中广泛使用。
由此推测，楼主拍摄的电路板是属于第二种用法，把交流整流成直流。我们来分析一下电路的具体工作原理:
1、ab为正半周时，对D1、D3加正向电压，D1、D3导通；对D2、D4加反向电压，D2、D4截止。电路中构成E2、D1、RL 、D3通电回路，在RL 上形成上正下负的半波整流电压。

2、ab为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。电路中构成E2、D2、RL、D4通电回路，同样在RL上形成上正下负的另外半波的整流电压。

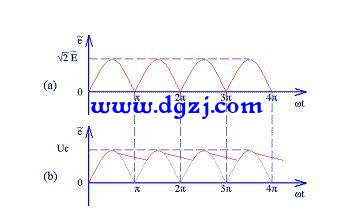

1和2重复下去，结果在RL上便得到全波整流电压如果(a)所表示，如果在RL再并联上电容，对其进行滤波，就得到近似直流的输出电压，如（b）所示。
