LED灯片怎样配驱动电源

时间:2021-11-14 21:20来源:未知 作者:admin 点击:
LED灯是当下比较流行的照明灯具,它以亮度高、省电为著称,以前我家里的客厅灯具、卧室灯具和餐厅灯具都是白炽灯,非常耗电。最近我把所有的灯具都改换成LED灯具了,两个月下来

LED灯是当下比较流行的照明灯具,它以亮度高、省电为著称,以前我家里的客厅灯具、卧室灯具和餐厅灯具都是白炽灯,非常耗电。最近我把所有的灯具都改换成LED灯具了,两个月下来从使用在效果看可以节省不少费用,现在有的照明灯具也会采用OLED(有机发光二极管),我们通常称为固态照明,这种OLED发光灯具使用的是第三代半导体材料制作的,它要比LED灯的优点更多,比如它在耗电量上、使用寿命上、可控性上以及显示的色彩方面、耐震动方面和环保方面都胜于普通的LED灯。
LED灯片怎样配驱动电源

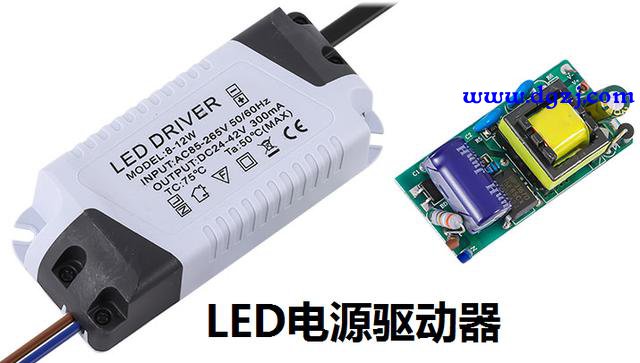

LED灯驱动电源的选择

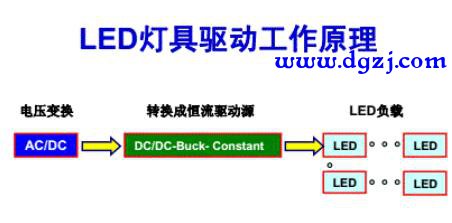

LED灯电源在选择我认为主要从电源的输出电压、输出电流、以及所对应在功率瓦数等方面来考虑。LED电源一般有恒流源输出的、也有恒压源输出的两种,先从恒流源输出的LED电源来说,我们主要考虑它的输出电压,对于输出相同电流的LED电源驱动器它的输出电压也是不一样的,因此在选恒流LED电源时要与LED灯的工作电压相一致,比如对于额定电流在200毫安到300毫安的恒流LED电源,它的输出电压有9V到13V之间范围的、10V到25V之间范围的、24V到42V之间范围的、45V到63V之间范围的等等,因此我们选择这种电源就要考虑它的输出电压范围了。
LED灯片怎样配驱动电源
同样,对于恒压源LED电源驱动器来说,在相同的输出电压下,它的输出电流也是不一样的,因此我们选择LED电源时就需要根据不同类型的LED电源考虑到它的输出电压或者电流了。另外还要考虑到LED电源的功率范围,如果功率范围选错的话会烧坏LED灯珠,或者造成LED灯频闪的现象。
LED灯片怎样配驱动电源
对于简单的LED灯来说,常常会通过简单的RC阻容降压环节进行降压,然后通过二极管进行整理后再加一个合适的限流电阻,就可以驱动大约十几个高亮度LED灯珠了,这里的灯珠可以是并联,也可以是串联的,但是这个限流的电阻一定要选择好。比如我以前制作的迷你LED小台灯,就是通过这种方法形成的电源,我用12个LED灯珠并联,选用2.4欧姆两瓦的电阻作为限流电阻,使用效果很好。
LED灯片怎样配驱动电源
LED灯驱动调光电源的选择

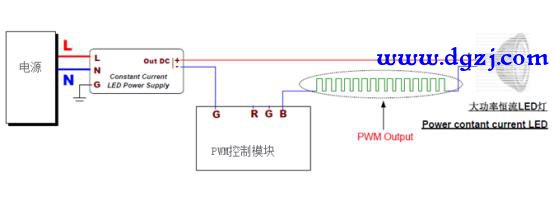

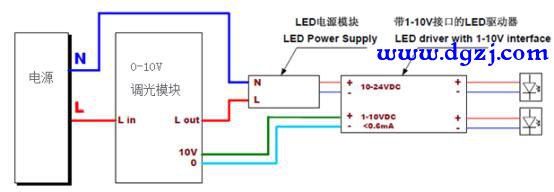

LED灯亮度高,省电。现在为了使LED灯更具有人性化,我们也可以选具有调光功能的LED电源,比如有使用可控硅的LED调光电源,它调节的精度和效率都很高。如果要求安装体积小的空间内可以选这种具有调光功能的LED电源。
LED灯片怎样配驱动电源

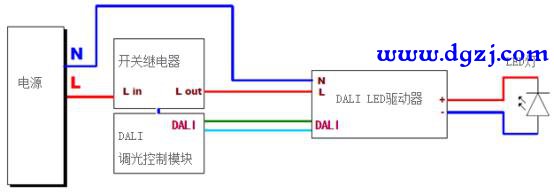

有的具有调光功能的LED电源,采用的是MOS管来制作,它又称为MOSFET调光器,它不但能控制LED灯的开,也能控制LED灯的关,不会存在像可控硅制作的LED可调光电源那样,出现隐形点亮的现象,这种LED调光电源对于单个LED照明灯或者负载很小的场合可以选择这种电源。
LED灯片怎样配驱动电源
