电压放大电路减小信号源内阻输入电阻怎样设计

时间:2020-03-17 20:18来源:未知 作者:admin 点击:
应该做到阻抗匹配。信号源的输出阻抗有大有小。阻抗匹配的意思是,输入阻抗等于输出阻抗。在阻抗匹配的情况下功率最大,损耗最小。 上图阻抗匹配和史密斯原图,匹配体现出一种

 应该做到阻抗匹配。信号源的输出阻抗有大有小。阻抗匹配的意思是,输入阻抗等于输出阻抗。在阻抗匹配的情况下功率最大,损耗最小。
电压放大电路减小信号源内阻输入电阻怎样设计

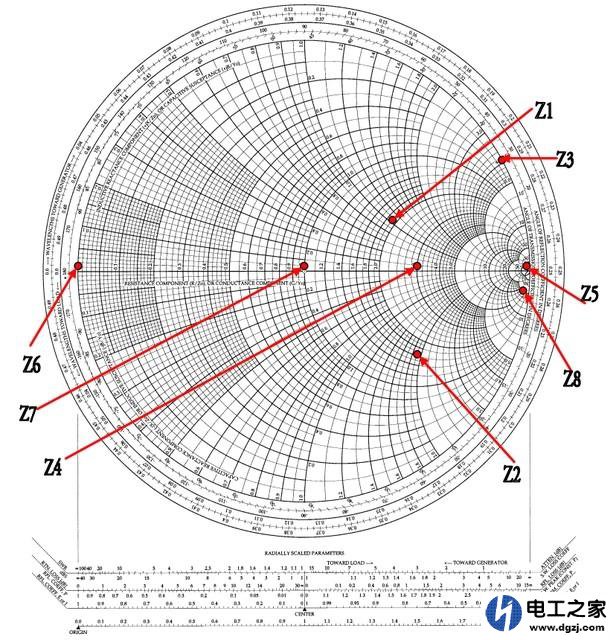

上图阻抗匹配和史密斯原图,匹配体现出一种和谐,美就是匹配。
我们都有买耳塞的体验,有时拿别人的耳塞用没有原配的耳塞声音大。这时我们可以把耳塞当做一个输入电路,手机当做输入的信号源。这是因为两者不匹配的原因造成的。
电压放大电路减小信号源内阻输入电阻怎样设计
电压放大电路减小信号源内阻输入电阻怎样设计

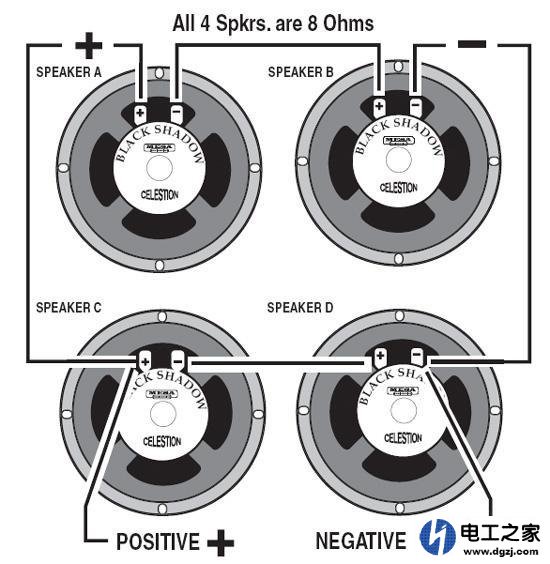

上图采用不同的连接,可以组成不同的阻抗音箱。便于功放电路的连接匹配。
同样道理,我们在与一些放大器或者是功放配一些话筒的时候,也要考虑到这一点。话筒的阻抗要等于放大电路的输入阻抗,这样才能做到信号传输时损耗最小,功率最大。
在电路中我们可以采用合适的方式,使电路与信号源匹配。有一种简单的方法用变压器,通过变比的不同实现阻抗的转换。
在以运算放大的电路中,一般要在电路的输入端设置衰减和匹配的环节,这样就可以减少信号源对电压放大电路的影响。防止信道堵塞和信号失真等。
在电压放大器中,如果不考虑其它,自然是输入电阻越大越好,后级的输入电阻大,就可以少从前级中拉出电流,从而减少前级的输出电压降,提高输出电压,所以就有MOS管做电压放大器(包括集成电路)。
但是这样做的放大电路也有实际上的问题,就是抗干扰能力降低,干扰信号一般都是有电压没电流的无功率信号,它们最怕的就是后级拉电流,所以除了特殊情况,电路很少选用高输入电阻放大器,而是要把输入电阻与输出电阻匹配,拉出最大功率的信号,以提高电路的信噪比。
