怎样能组成一个通电后断开,断电后自通的电路

时间:2021-03-26 22:17来源:未知 作者:admin 点击:
是我们常用的最简单的双电源转换功能,比如在倒顺闸刀上有六个桩头,上方是220V交流电,下方是逆变的220V电压,由于经常停电,为了使中间的输出电源桩头上永不缺电,当有电时,

是我们常用的最简单的双电源转换功能,比如在倒顺闸刀上有六个桩头,上方是220V交流电,下方是逆变的220V电压,由于经常停电,为了使中间的输出电源桩头上永不缺电,当有电时,将开关推向上接通220V市电,当停电时,将倒顺开关拉下去用逆变电压,这就是你要的最原始的开关转换。但是为了省去人工控制,如何能做到全自动转换呢?很简单,只要根据你的输出功率要求,选一个适合的交流接触器或者一个继电器(小功率直流电就用继电器)。
继电器开关原理:ABC三触点,通电后AB断开,断电后AB自通
交流接触器都有三组常开常闭触点,另外还有两组触点可用来开关电瓶电源。
比如你用的220V,可将220V接入交流接触器的线圈,在线路中串入常开触点上,只要一有220V市电,交流接触器就自动吸合,那自锁触点就断去了电瓶供逆变器的直流,两组触片便断开了逆变电源而接通了市电220V。

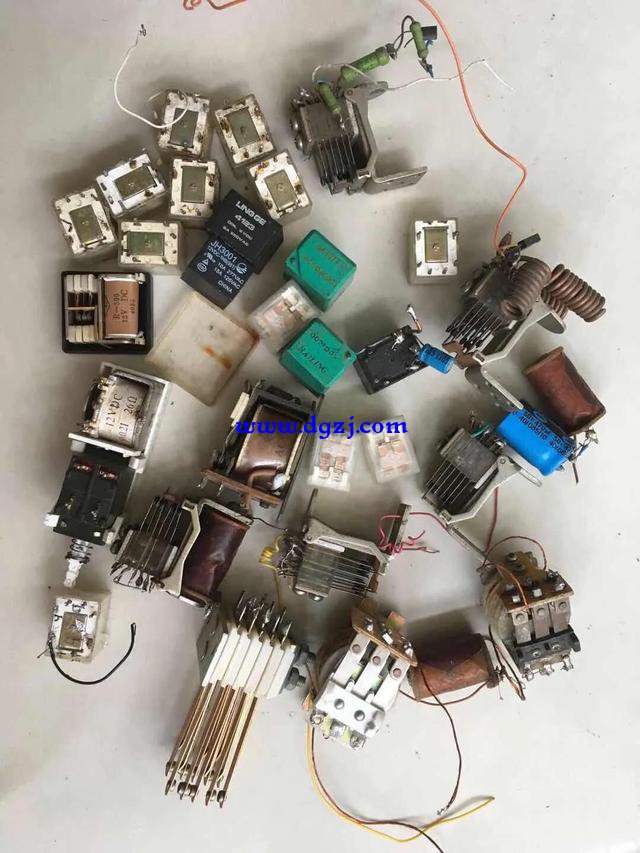

上为不同型号的直流和交流继电器、
当市电停电了,交流接触器线圈失电又接通电瓶输出逆变,便输出了220逆变电压、这个转换电源输出原理就满足了你提出的:通电后断开(逆变)、(市电)断电后又自通(逆变输出)的要求!确保用电器永不断电。
你懂了这个原理,可以用在任何电路控制中,比如空调,冰箱,洗衣机中都可以使用继电器或交流接触器!

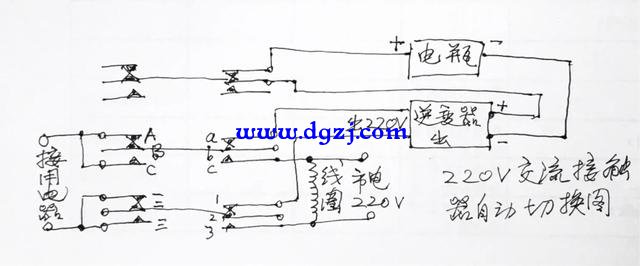

如果你用逆变与市电转换,看上图使用220V交流接触器就行、
