供电电源5V点亮6颗白光LED灯珠的方法

时间:2019-12-16 18:12来源:未知 作者:admin 点击:
白光的灯珠的导通压降一般都3V以上,两颗灯珠串联其压降6V以上,大于供电电源5V,因此,要点亮6颗白光LED灯珠,LED灯珠只能并联,不能串联。 5V电压点亮单个白光LED灯珠时,串联一个

白光的灯珠的导通压降一般都3V以上,两颗灯珠串联其压降6V以上,大于供电电源5V,因此,要点亮6颗白光LED灯珠,LED灯珠只能并联,不能串联。

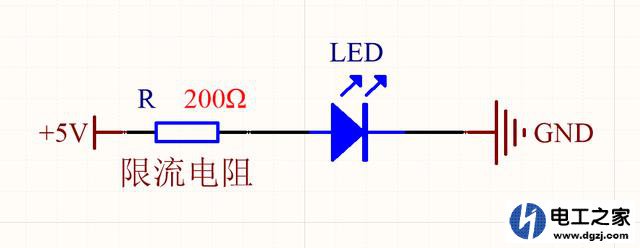

5V电压点亮单个白光LED灯珠时,串联一个限流电阻即可,白光LED灯珠一般以3V压降进行计算,若其工作电流为10mA,则限流电阻R=(5V-3V)/10mA=200Ω,电阻的功率P=I^2*R=0.01*0.01*200=0.02(W)。
供电电源5V点亮6颗白光LED灯珠的方法

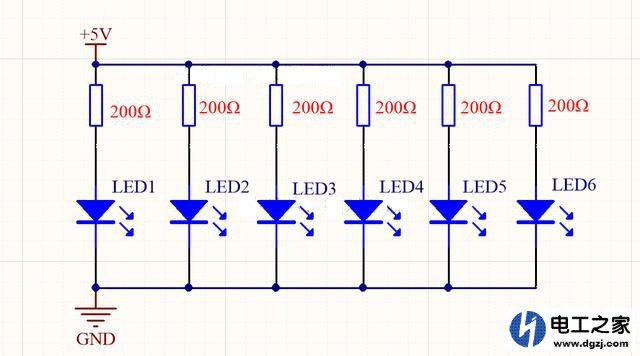

若点亮6个LED灯珠,则分别将6个LED灯珠串联200Ω的限流电阻后再并联接上5V电源即可。

供电电源5V点亮6颗白光LED灯珠的方法
总结:直接使用电压源点亮LED灯珠,原理比较简单,有串联和并联以及串并联结合三种接线方式,能够串联时应该尽量串联,提高电源的使用效率。比如LED的正向导通压降为Vz,电源电压为VCC,则当n*Vz<VCC<(n+1)*Vz时,应该串联n个LED灯珠,这样电源的利用率最高。
质量较好,可靠性高的LED照明灯具一般都是采用恒流源的方式驱动,LED属于电流型器件,采用恒流源驱动,LED灯珠的亮度均匀,光色效果更佳。同时,采用恒流源驱动,LED的功率更稳定,电流波动变化率小,LED灯珠的寿命更长。 (责任编辑:admin)
