220v交流电接发光二极管怎么串电容

时间:2021-11-14 21:20来源:未知 作者:admin 点击:
1、发光 二极管 通常耐2V电,为了减轻电涌,可以用一只整流二极管反并在两脚上。 2、如果用发光二极管作指示灯,我实用的是从节能灯电路板上挑一只缘色或红色的耐400V的无极 电容

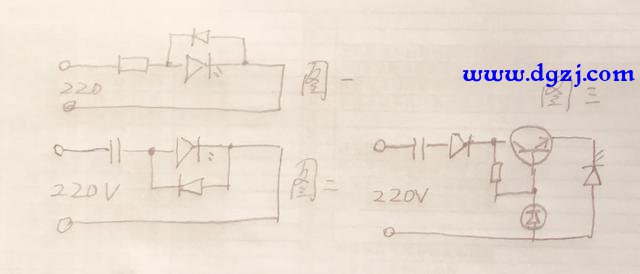

1、发光二极管通常耐2V电,为了减轻电涌,可以用一只整流二极管反并在两脚上。
2、如果用发光二极管作指示灯,我实用的是从节能灯电路板上挑一只缘色或红色的耐400V的无极电容,串联在220V上测量只有10V以内电压,相当于不到1皮法。这种电容能降压,当串联发光二极管后因为有电流就会降成2V以内的电压。
3、还有一种方法:在220V上串一只耐400V0.1uf的无极电容(通交隔直)、再串一只整流二极管,用一只节能灯电路板上的开关三极管,在cb极上并联一只2K的电阻,在基极与零线之间半只3V的稳压二极管或用可变电阻代替,这种方法复杂,但安全些,可以用在LED照明电路中。
4、常见电器中的二极管指示灯都是串一只200K以上的电阻更为简单。
220v交流电接发光二极管怎么串电容
其实这是个利用电容器容抗进行交流电降压限流的问题。这种简单的降压方式常见于led或者简陋的充电器设计中。首先说,这是不安全的简陋设计,我个人不推荐。好了回到正题。这种降压设计需要预先了解(设计)负载(这里是你的led)的电流大小,注意,在led的安全使用考虑时候,电流比电压更加重要,因为超过led电流承受范围,led将会不可逆转的损坏!(当然瞬间,短时间不会)。一般的普通led的电流按照25-30ma内设计,大功率的另外按照其电流参数设计。那么现在来考虑led的电压,一般的单个led在3v(这种照明用的属于高亮led电压与普通指示灯led那种电压不一样,普通led电压在1.7左右),假设你10个led,那么电压就是30v左右。按照电容器阻抗公式:Z=2兀f/c。220v整流滤波后可以高达430v左右,430-30=400v,电容器需要降压接近400v。400÷30ma就是相当于需要的电容器的阻抗值。导入阻抗公式你就获得电容器大小值。当然为了电路安全使用,你还需要在这电路串一个保护电阻做简单的限流(具体情况要考虑电流大小,一般的在50ma一下电路可取10-47欧)。用电容器降压的电路最好是全波整流后加电容器滤波,滤波电容器需要450v或者以上耐压,容量大的好,4.7u以上,此电容器可以使得降压电路在led两端的电压稳定,而且电压建立不会有瞬间高压击穿的危险,可以很好的保护后面并联的led。
