220V交流电接多少个灯珠

时间:2020-03-17 20:18来源:未知 作者:admin 点击:
LED也是二极管,同样具有单向导通和电压降的特性 LED中文叫发光二极管,需要直流电压供电,LED的亮度由工作电流决定,当然电流不能超过它的最大工作电流参数。220V交流电整流为直

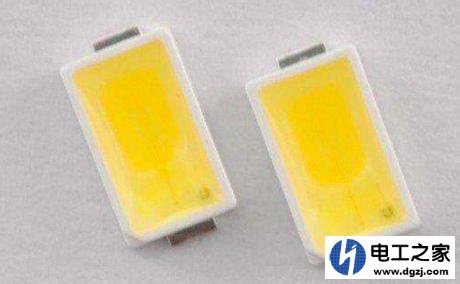

LED也是二极管,同样具有单向导通和电压降的特性
LED中文叫发光二极管,需要直流电压供电,LED的亮度由工作电流决定,当然电流不能超过它的最大工作电流参数。220V交流电整流为直流电后就可以LED供电。至少220V交流电能接多少个LED灯珠,需要看交流转直流电源模块的功率和LED的连接方法

220V交流电接多少个灯珠

LED可以串联,也可以并联
因为LED工作时有一定的压降,所以驱动LED的直流电压必须高于它的压降才能点亮

LED串联驱动:

多个LED串联等于压降累加,假如单颗LED的压降为3V,十颗LED串联后,驱动电压需要高于30V才能点亮LED串组,但通过每个LED的电流都是相等的。

LED并联驱动:

LED并联电路中,电源电压只需要大于单颗LED的压降就可以了,但每一颗LED都需要一定的电流,并联的LED越多,电源需要提供的电流就更大了。

220v交流,可接多少个LED灯珠?
LED恒流驱动:

因为每颗LED的压降也会有差异,为了保证LED灯珠的亮度均匀,我们往往会用用恒流电源来驱动LED串联组。220V交流整流滤波后,得到大约300V的直流电压,如果颗LED灯珠的压降为3V,可以驱动差不多100颗的串联的LED灯珠哦,当然我们需要根据工作电流的需要,加入限流设置,避免LED过流烧坏。

假如100颗LED灯珠串联起来为一组,工作电流为100mA。我们还可以把很多组再并联起来哦,至少可以并联多少组,那就得看所用恒流驱动电源的功率了,假如它可以提供1A电流,那么我们就可以并联10组,那意味着可以驱动100x10=1000颗的LED灯珠了。

所以说220V交流电接多少个灯珠是没有固定数量的,需要看LED驱动电源的供电能力!
