如何实现半小时的延时控制方法

时间:2019-12-25 11:02来源:未知 作者:admin 点击:
用可编程控制器(PLC)实现半小时的延时控制 看到这个题目我首先想到的是一种在工业控制电路中用的比较多的控制器,那就是可编程控制器(PLC)。因为在可编程控制器中有一种软软

用可编程控制器(PLC)实现半小时的延时控制

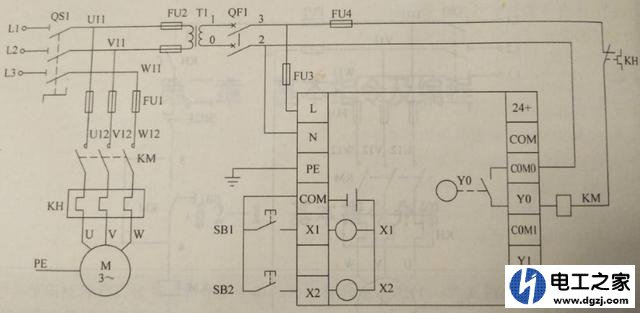

看到这个题目我首先想到的是一种在工业控制电路中用的比较多的控制器,那就是可编程控制器(PLC)。因为在可编程控制器中有一种软软定时器,通过定时器的联级关系可以对负载实现很长时间的控制,至于控制半小时更不在话下。
如何实现半小时的延时控制方法

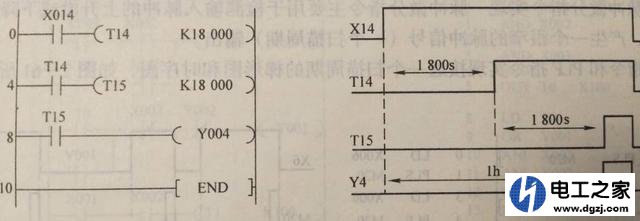

例如三菱PLC里面的定时器最长的定时时间可达到3276.7秒,因为半小时才1800秒,所以只要用一个定时器就可以实现了,若要定时更长的话,可以用定时器的串级使用。比如下图的梯形图,若用一个定时器可实现30分钟的延时控制;若要用两个定时器那么就可以实现1小时的延时控制。
如何实现半小时的延时控制方法

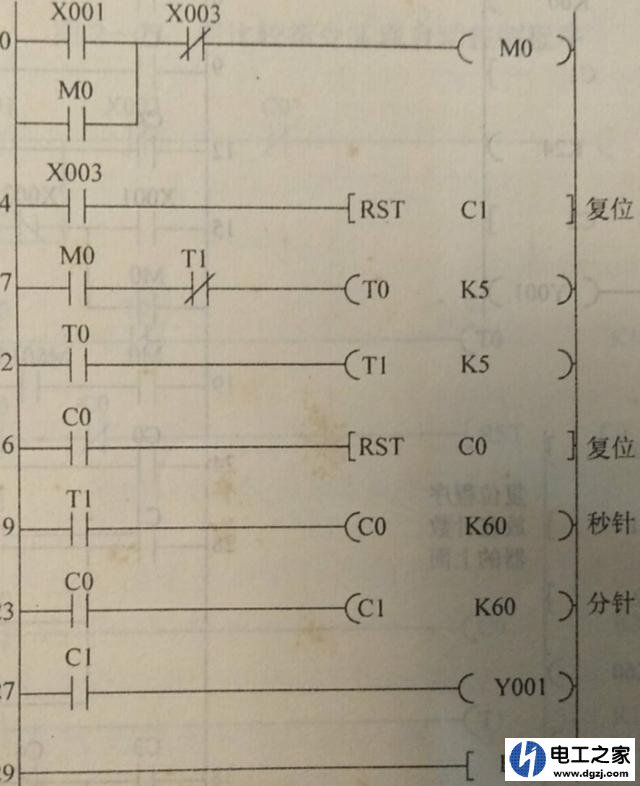

以上不仅仅只用定时器就可以解决,其实用其它方法也可以实现长定时,比如用软元件的计数器也可以实现长达1小时的控制,略微修改参数就可以实现半小时的延时控制,例如下图所示的那样。
如何实现半小时的延时控制方法
用智能定时控制器实现30分钟的长时间延时

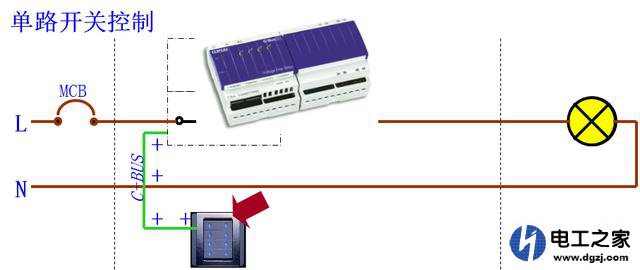

比如用智能控制系统在输出模块上接一个220V交流接触器,把输入按键模块与输出模块用控制总线(C-BUS)连接起来,只不过这种控制需要参数设置,这种控制特点是可以长时间控制具有一定智能化,况且成本相对比较高。
如何实现半小时的延时控制方法
用继电时间继电器实现长延时控制

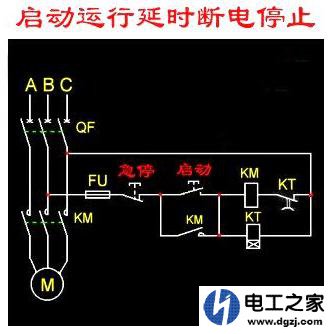

用这种定时器一定要选择能够定时到30分钟的定时才行,否则达不到所定时间的长度。例如下图当定时器KT到达30分钟时,定时器的延时断开常闭触头断开,从而切断了交流接触器KM的线圈的通路实现了控制的目的。
如何实现半小时的延时控制方法
其实用别的方法也能实现,比如用电子定时器、甚至老式风扇上所用的定时器都可以拿来用在这个场合,在这里我就不多说了。
