没有任何检测工具如何辨别火线和零线

时间:2019-05-12 17:36来源:未知 作者:admin 点击:
在实际工作中,手头只有万用表而没有其它检测工具如试电笔,那么怎么辨别火线零线呢?这时可以用普通的数字万用表来测量识别。 火线和零线的识别 检测之前将万用表档位拨到比

在实际工作中,手头只有万用表而没有其它检测工具如试电笔,那么怎么辨别火线零线呢?这时可以用普通的数字万用表来测量识别。
没有任何检测工具如何辨别火线和零线
火线和零线的识别

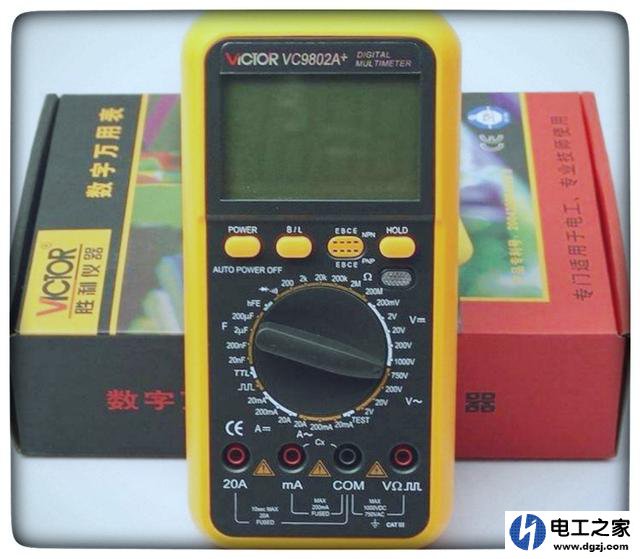

检测之前将万用表档位拨到比220VAC高的档位,切不能用错档位,如上图中的数字万用表,将其拨到交流电档位750V档位即可。此时,在所检测的位置寻找一个良好的接地点,如水井管、潮湿的大地等较好的接地点。然后将万用表的其中一根表笔搭接所检测的线,另一根表笔搭接所选的接地点。
倘若万用表有读数,被检测的这根线是火线,倘若万用表没有读数,此时将万用表的量程慢慢往下调,万用表始终没有明显的读数,可以断定这根被检测的线是零线。但是在判断火线和零线的过程中,要想测量效果是否明显,这跟所选的接地点有关系,即接地点的接地电阻大小有关。总而言之,所选接地点的接地电阻越小,所测量效果越明显,反之测量效果不佳。
这里得注意,上述的是电路三相负载平衡情况下测量的。当电路三相负载不平衡时,零线是有电流的。这时万用表一根表笔搭接零线,一根表笔搭接所选接地点,是有读数的,只是读数不太大而已,因此需要进行两次测量,将两次读数进行比较方可断定那根是火线,那根是零线。
上述的是有万用表的情况下,没有任何检测工具又如何辨别火线和零线呢?
通过接线端子的识别火线和零线,家用电器的火线是走开关的,然后再接电器,而零线是直接与电器连接的。根据颜色识别火线和零线,红色绝缘层包裹的导线一般是火线,蓝色、绿色绝缘层包裹的导线一般是零线。对于通过观察导线绝缘层颜色识别火线和零线,前提条件是安装布线由正规电气专业人员实施的,否则通过观察导线绝缘层颜色识别火线和零线是不可靠的。
