五孔插座家里使用比较多。损坏是很常见的事情。如果我们懂得如何更换,那将省去一些麻烦,也为自己动手能力增添一份乐趣! 我们先认识一下常见的五孔插座 这是明装五孔带开关

五孔插座家里使用比较多。损坏是很常见的事情。如果我们懂得如何更换,那将省去一些麻烦,也为自己动手能力增添一份乐趣!
我们先认识一下常见的五孔插座

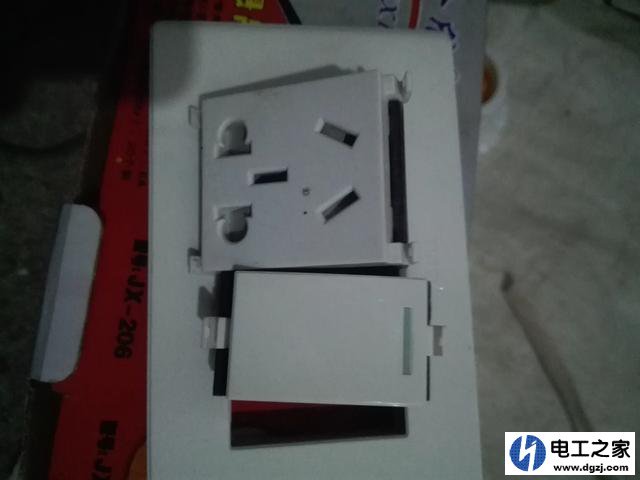

这是明装五孔带开关,
五孔带开关如何接线

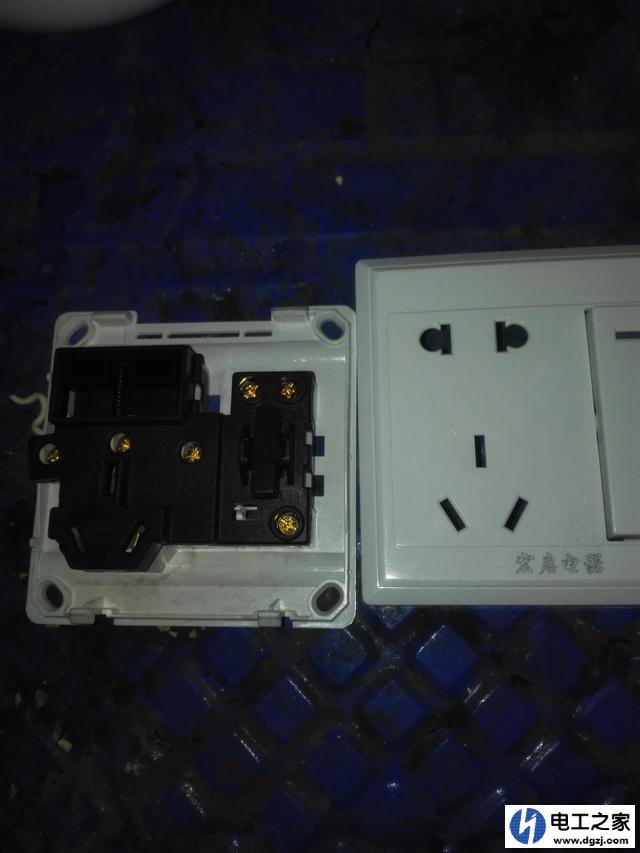

下面是常见的暗装。
五孔带开关如何接线
把背面翻过来
五孔带开关如何接线
单独看看插座
五孔带开关如何接线

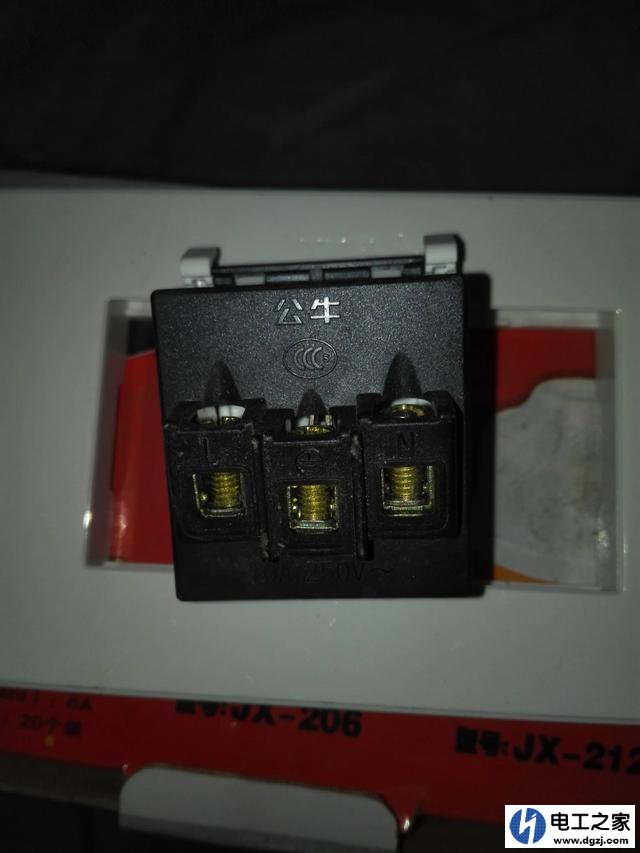

此时会看到三个接线端,分别是L,N,和地线(中间一竖三横标志)。这分别对应火线,零线,地线。记住所有的单相插座都如此。
接下来接线:
一 先接地线,所有的地线均为黄绿两色花纹,这是国际都统一的。(如果没有就不接)
二 接零线,一般为绿色或者蓝色。
三 接火线,一般为红色或黄色。
当接好后,送上电,用测电笔测量一下火零有没有接反,(火线测电笔会发光,对应为L),如果反了就对调一下。插座就算接好了。

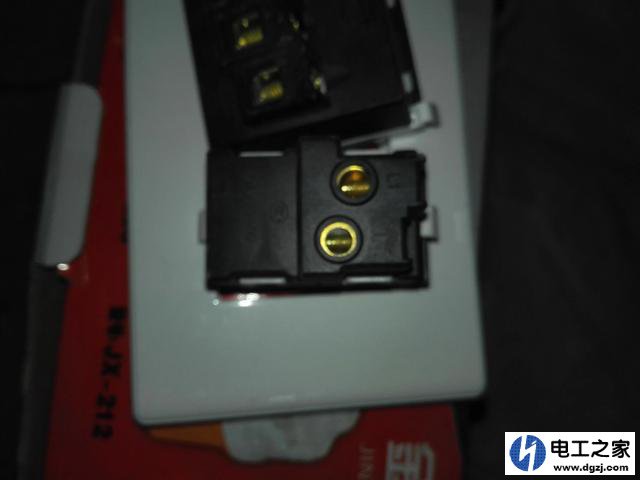

下面看看带开关又如何接线,把开关翻过来,一般能看到L,L1两个接线孔,此时用一条线从插座的L端接入开关的L端,再用一条线从开关L1接入灯泡,灯泡的另一条线接入N线(零线)。
此时五孔插座带开关就算接好了。
