家庭实现一键断电的开关方案

时间:2020-02-18 16:03来源:未知 作者:admin 点击:
怎么能达到一键断电既安全又方便这里介绍几种方法思路。 方法1 电源进入电箱以后首先接总开关,总开关出来以后接两个分开关。其中一个分开关接冰箱、冰柜等不需要断电的用电设

怎么能达到一键断电既安全又方便这里介绍几种方法思路。
方法1
电源进入电箱以后首先接总开关,总开关出来以后接两个分开关。其中一个分开关接冰箱、冰柜等不需要断电的用电设备,另外一个分开关接需要一键断电的用电回路(比如:厨房、卧室、卫生间等)。

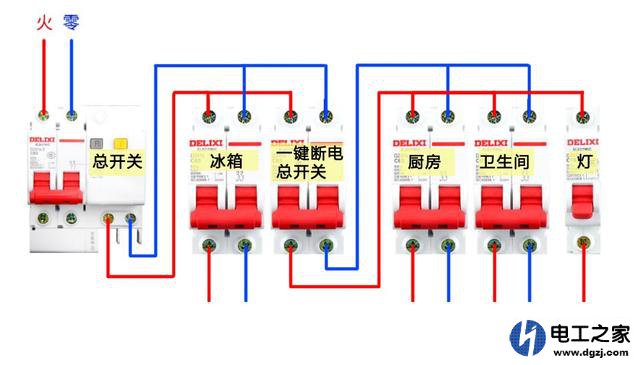

配电箱接线如图所示(地线在这里没有画出):
家庭实现一键断电的开关方案
平时在家的时候所有开关都是闭合状态;如果需要出远门,把一键断电总开关关闭即可。如果整个家庭线路需要检修,把总开关关闭即可。这种设计方法简单明了、不容易出故障,而且维修方便,只需在原来有电箱的基础上再加一个空开作为一键断电开关就可达到目的。
方法2

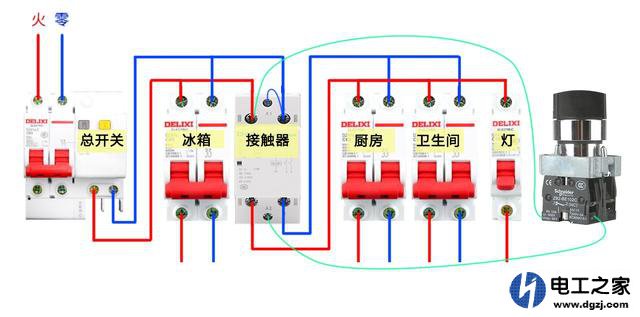

利用交流接触器和两档转换开关的自锁功能实现一键断电。接线方法如图所示:
家庭实现一键断电的开关方案
工作过程:正常工作时所有空开全部闭合,把转换开关旋转至闭合状态。此时,电流从火线出发通过转换开关到达接触器线圈A2,由于线圈另外一端A1接再零线上,所以此时线圈两端有220V电压,接触器吸合。电流通过接触器主触头给给回路供电。
如果需要出远门,只需要把转换开关旋转至断开状态。此时,接触器线圈断电、主触头断开,接触器后端各回路断电。
方法3

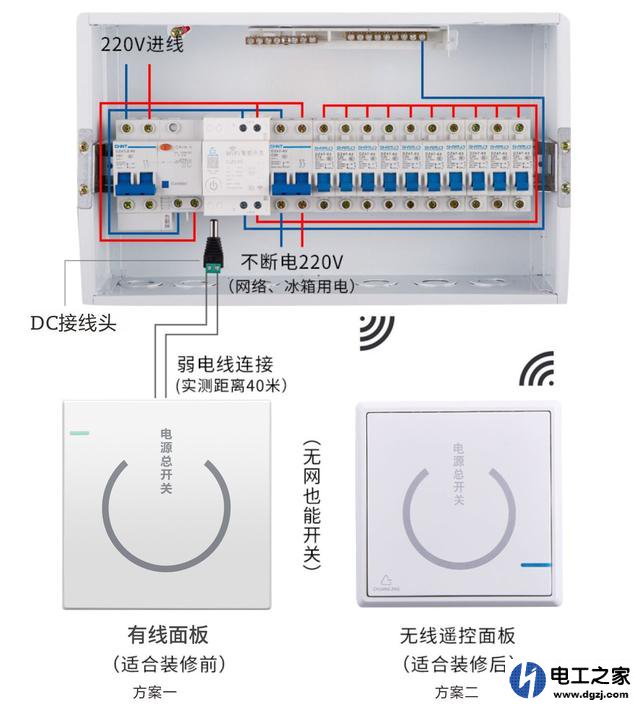

还可以利用一键断电开关(智能开关)来实现一键断电,接线方法和方法1类似,如图所示。
家庭实现一键断电的开关方案
如果家庭还没有装修,建议采用方案一的有线面板;对于已经装修不方便铺线的家庭,可以采用方案二。方案一由于采用有线控制,相对而言比方案二更准确可靠;就像一个是有线网连一个是无线网络,有线网络肯定更可靠、抗干扰。
上述三种方法都可以实现一键断电。方案一最简单省事,只需要加一个空开即可,可靠、成本低,而且元器件也容易购买。方案二比方案一要稍微麻烦一点,因为转换开关不好固定。方案三一键断电最方便,而且比较灵活,一键断电遥控面板可放在随意位置。
