插座是我们家居生活离不开的一种电路(配件)。插座在居民生活的房屋里的安装分布较多见,以前,老式房间每个房间都安装有1∽2个左右,现在的家用多了,楼房里的插座安装分布

插座是我们家居生活离不开的一种电路(配件)。插座在居民生活的房屋里的安装分布较多见,以前,老式房间每个房间都安装有1∽2个左右,现在的家用多了,楼房里的插座安装分布每个房间可多达4∽8个,甚至更多,就这还不够用,还需要另接多孔插座,来补充固定插座安装数量的不足而带来问使用不便。你可以想想,自己家买了多少个活动多孔插座(插排)。
单相5孔开关如何接线
插座接线可以遵循面向插排板面:左零右火中间地的接线方法进行接线,
一般来说,

单相5孔开关如何接线
插座的接线端子上都标有接电源的位置图标:
零线(N),相线(火线L)的接线标示,需要接地线的标有(⊥),
像这样按标示接线就非常简单了,方法是:
把电源的零线接入插座的标有N的接线端子上。
把电源的火线(相线)接入插座的标,有L的接线端子上。
如果装设有接地线,把接地线接入插座的标有接地⊥的接线端子上。
安装步骤:
①准备电工工具:电工刀电工钳子,螺丝刀,万用表,测电笔。
②用测电笔测量出电的零线,火线,并分别做好标记,以免零线火线的位置接反。
③停电,将室内的总开关,漏电保护起或者或者断路器扳下。用测电笔测电路是否带电?确无电压后方可开始接线。
④卸开插座后盖:
将电源的火线接入插座接在L的接线端子上。
京商电源的零线接入插座接在N的接线端子上。
如果装设有地线接地线,接入标,有接地标识的接线端子上。

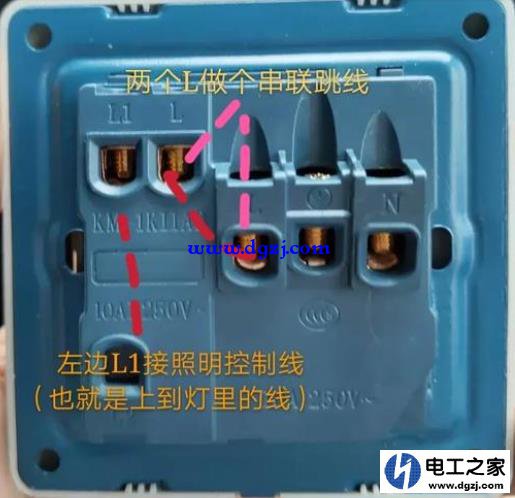

⑤如果要求插座与灯开关独立接线可以提以下方法:
先将电源接入插座的L接线端子里,再用电线引接到灯开关的L接线端子上,这样接的插座,开关可各自独立工作,互不干扰。
⑥送电,将室内的总开关,漏电保护起或者或者断路器扳上送电。用测电笔测量插座的铜片是否有电?面向插座测量,左零右火即为接线正常。
安全注意事项:
卫生间,浴室使用的插座要有防水护罩。
根据用电电器功率选择插座,空调插座至少要用16A的
建议少用多孔插座(插排),多孔插排查,由于可同时插多个家用电器,有可能造成超过插座的额定功率进行使用,极易使插座內触点发热烧坏,甚至引起失火。 (责任编辑:admin)
