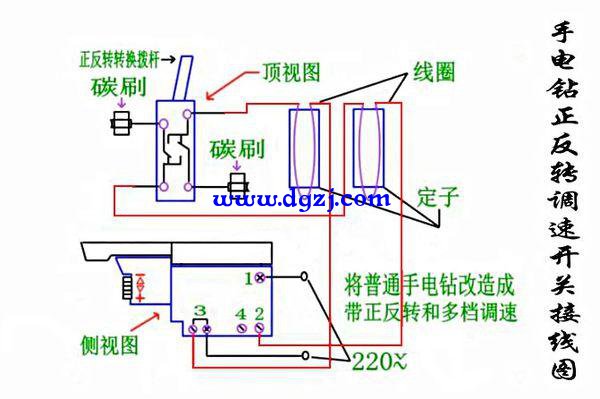

手电钻开关接线图_手电钻正反转调速开关接线图

时间:2018-11-07 17:33来源:未知 作者:admin 点击:
手电钻开关 接线图 _手电钻正反转调速开关接线图 调速开关分电源输入和输出两对,接好线后,用 万用表 测电钻的 电阻 ,阻值为1260欧左右 手电钻高低速,反正转开关端子。

手电钻开关接线图_手电钻正反转调速开关接线图

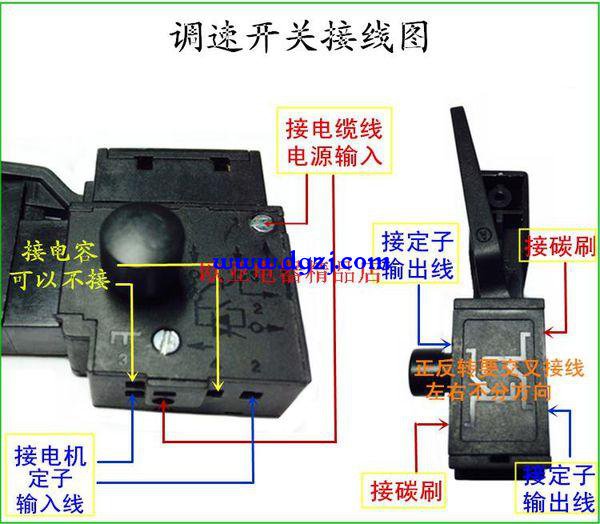

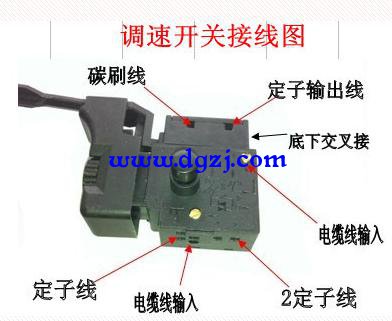

调速开关分电源输入和输出两对,接好线后,用万用表测电钻的电阻,阻值为12—60欧左右
手电钻高低速,反正转开关端子。
手电钻开关接线图_手电钻正反转调速开关接线图
手电钻开关接线图_手电钻正反转调速开关接线图
手电钻开关接线图_手电钻正反转调速开关接线图
