这一节继续对共射放大电路进行总结分析，测量系统的输入输出阻抗！

关键：共射放大器电路；

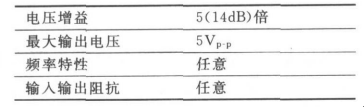

表1-1 共射放大电路的设计规格

01测量输入阻抗

图1-1所示是测量输入阻抗Zi的方法：

图1-1 输入阻抗的测量

图1-1中，是在信号源上连接串联电阻Rs、由串联电阻两端的振幅Vs与Vi之差来求输入阻抗的方法。 Rs是为测量输入阻抗而接入的电阻，在一般电路中，Rs为数10欧姆以下，根据Rs的接入，输出输入特性（振幅）如何变化，就可推定输入阻抗的值。 该测量的考虑方法认为，加在电路上的输入电压vi是信号电压vs用Rs与Zi进行分压后的值。

图1-2所示是测量输入阻抗的波形：

图1-2 测量输入阻抗的波形

图1-2中设vs=1Vp-p（1KHz），Rs=18KΩ时的波形，Vi为0.5Vp-p（Vs的一半），所以知道输入阻抗Zi与Rs相等，即Zi=18kΩ。

02测量输出阻抗

图2-1表示测量输出阻抗的方法：

图2-1 输出阻抗的测量

图2-1是在输出端接上负载电阻RL来测量输出振幅Vo，然后与无负载（RL≈∞）时的输出振幅做比较来求输出阻抗的方法，这是因为，Vo为无负载时的输出振幅用Zo与RL进行分压之后的值。

图2-2是测量输出阻抗的波形：

图2-1 测量输出阻抗波形

图2-2中设vi=1Vp-p（1KHz），R L =10KΩ时的输出波形。 在无负载时，Av=5，Vo=5Vp-p在负载R ~L~ =10kΩ时，如Vo=2.5Vp-p。 因此，Zo值与R~L~相等，即知道为Zo=10KΩ，这个值为集电极电阻Rc本身的值。

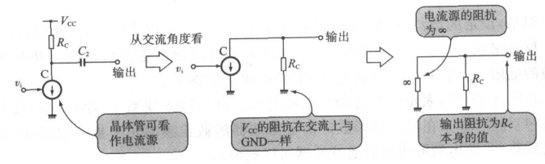

图2-3是共发射极电路的输出阻抗图：

图2-3 共发射极电路的输出阻抗图

图2-3中，可以认为晶体管是由输出信号控制的电流源，因此，由输出端看到的该电路的阻抗为Rc与电流源并联连接的值，然而，所谓电流源，是指即使负载变化，其电流值也是不改变的，可以认为内部阻抗是无穷大的，所以，由输出端看到阻抗为Rc本身。
