LM324系列是低成本的四路运算放大器，具有真正的差分输入。在单电源应用中，它们与标准运算放大器类型相比具有几个明显的优势。该四路放大器可以工作于低至3.0 V或高达32 V的电源电压，静态电流是MC1741的五分之一左右(每个放大器)。共模输入范围包括负电源，因此在众多应用中无需外部偏置元器件。输出电压范围也包括负电源电压。

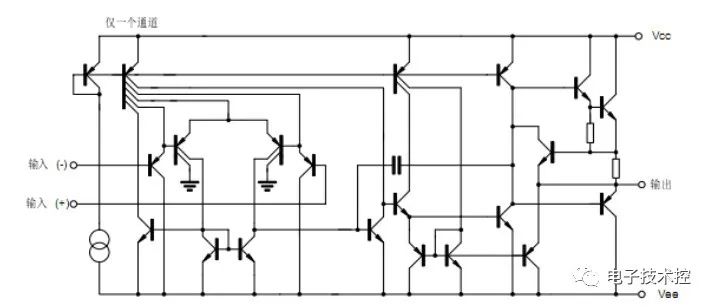

图1 内部电路图

1.特点

(1)具有宽的单电源或双电源工作电压范围;单电源3V~32V，双电源±1.5V~±15V

(2)内含相位校正回路, 外围元件少

(3)高增益频率补偿运算

(4)额定电源电压：+15V

(5)短路保护输出

(6)真正的差分输入级

(7)低偏置电流：最大100nA

(8)每封装含四个运算放大器。

(9)具有内部补偿的功能。

(10)共模范围扩展到负电源

(11)行业标准的引脚排列

(12)输入端具有静电保护功能

(13)封装形式：DIP14   SOP-14 

(14)无铅的，无卤素/无BFR且符合RoHS标准

2.应用领域

应用领域包括传感器放大器，直流增益模块和所有传统的运算放大器可以更容易地在单电源系统中实现的电路。例如，可直接操作的LM324系列，这是用来在数字系统中，轻松地将提供所需的接口电路，而无需额外的±15V电源标准的5V电源电压。

3.引脚图及功能

LM324 是四运放集成电路，它采用14脚双列直插塑料封装，外形如图1所示。它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。每一组运算放大器可用图2所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-” 为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-(-)为反相输入端，表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图3。其引脚功能及工作电压如表1所示。

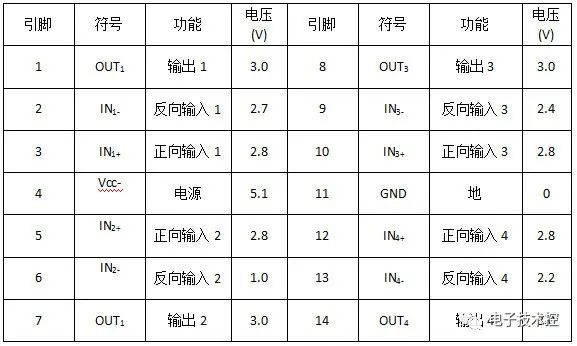

表1 LM324引脚功能及工作电压

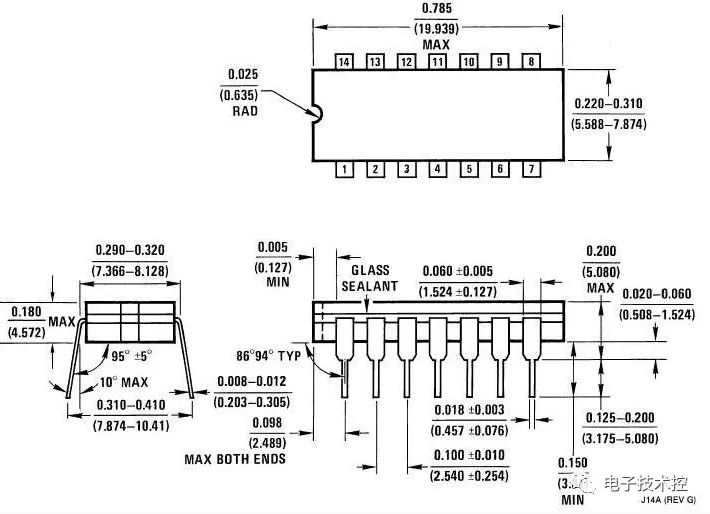

图2 封装图

图3 电路符号

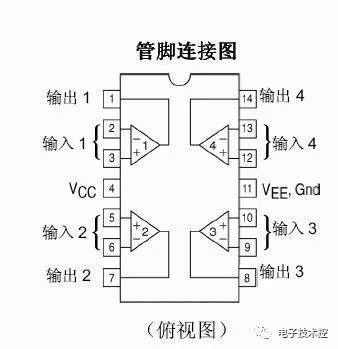

图4 引脚排列图

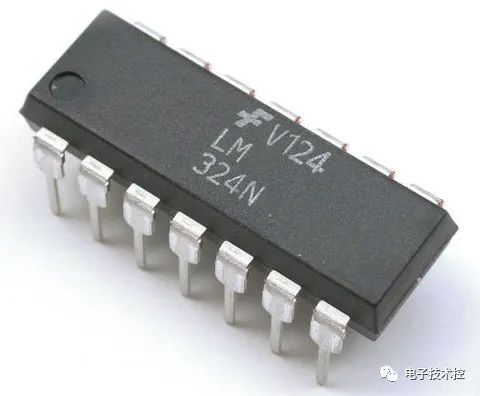

图5 外形图

4.参数

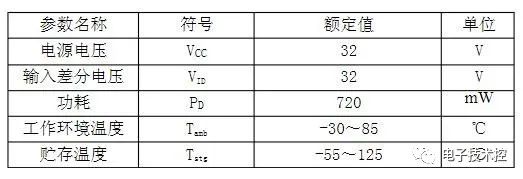

(1)极限参数(除非另有规定Tamb= 25℃ )

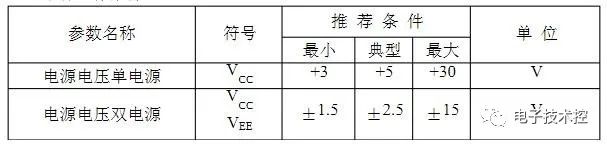

(2)推荐工作条件

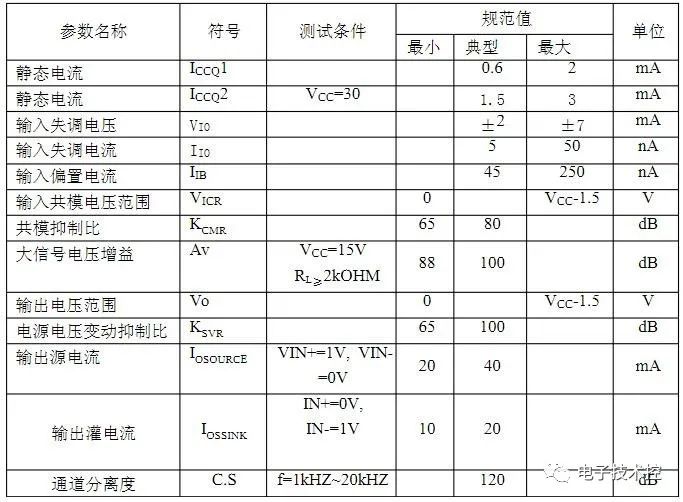

(3)电特性(除非另有规定Tamb= 25℃,VCC = 5V )

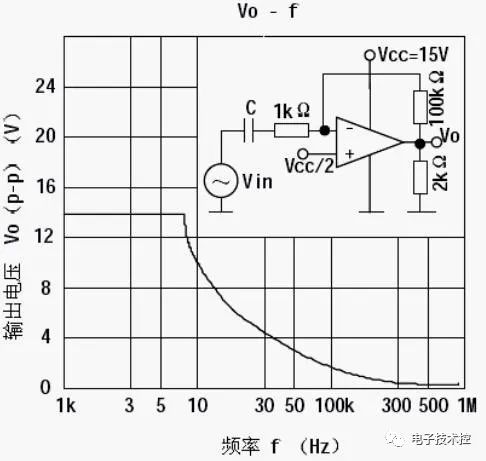

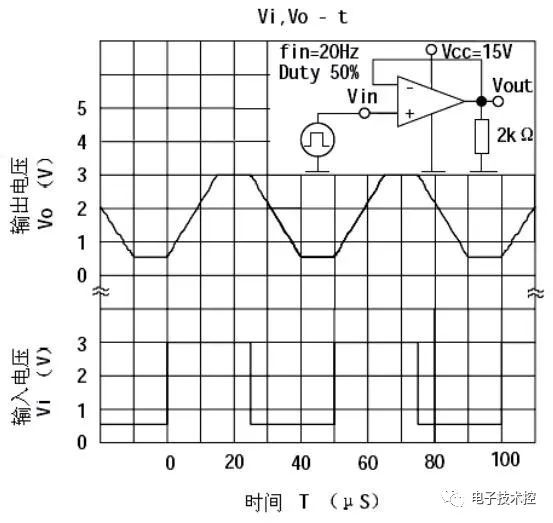

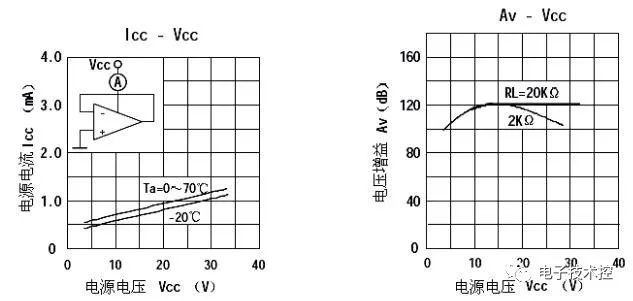

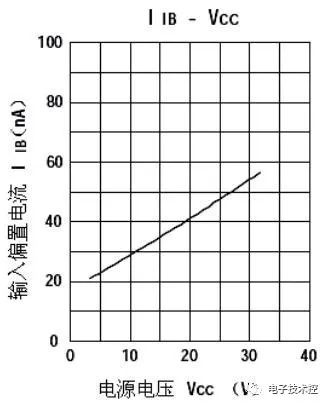

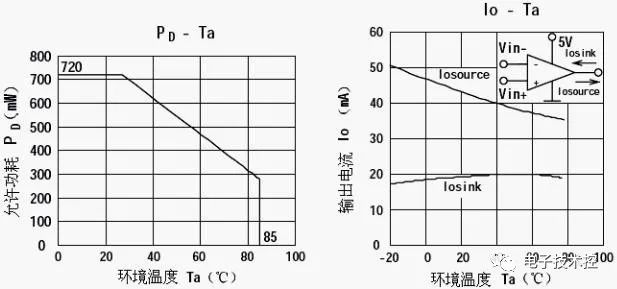

5.典线特性

以上就是LM324的特点、引脚功能以及参数介绍了。由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
