压控增益放大器

压控放大器，顾名思义就是利用电压来控制运放的增益。而利用MCU控制的放大器叫做程控增益放大器，下面我们来看看压控增益放大器。

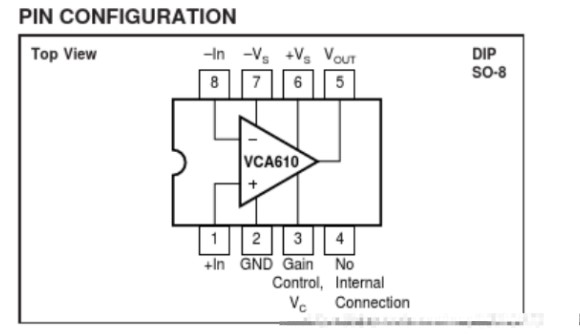

首先使用VCA610压控增益放大器。

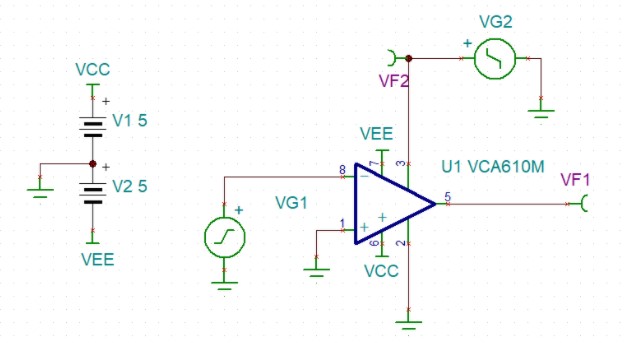

如上图我们可以看见它的反相端接入信号，3端口为压控端接电压信号，再次我们使得电压发生器产生三角波，利用其中的一段来模拟0~-2V的电压，以实现压控。

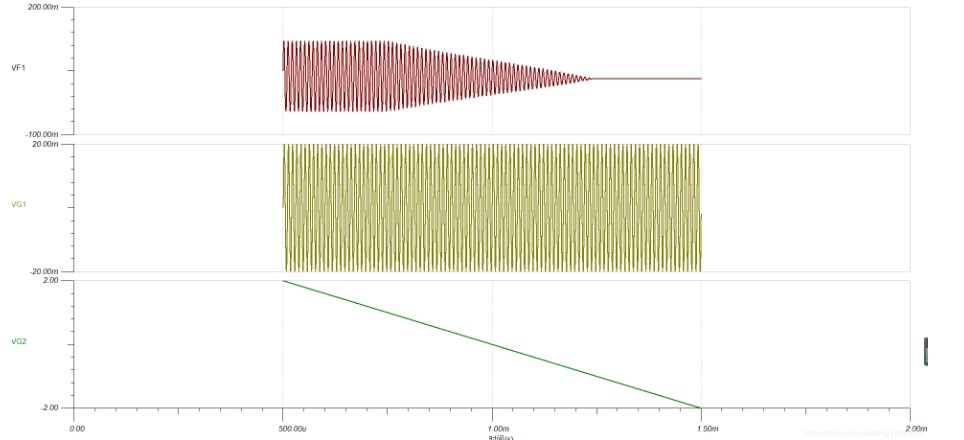

仿真结果：

下面利用VCA824

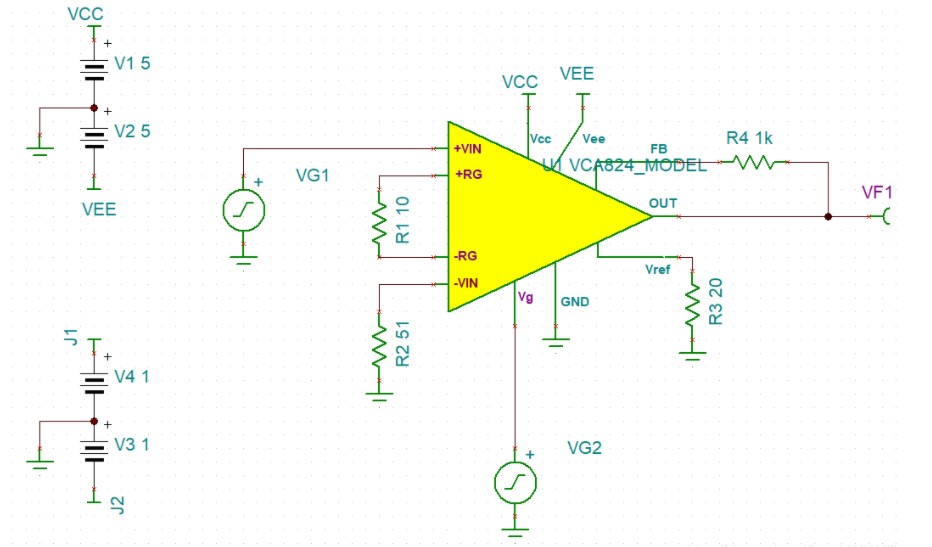

VCA824也是压控增益放大器，不同的是，它可以通过调节R4与R1的大小，来调节放大器的增益范围，在通过Vg端 压控实现在一定电压范围之内增益与可控电压呈现线性关系。

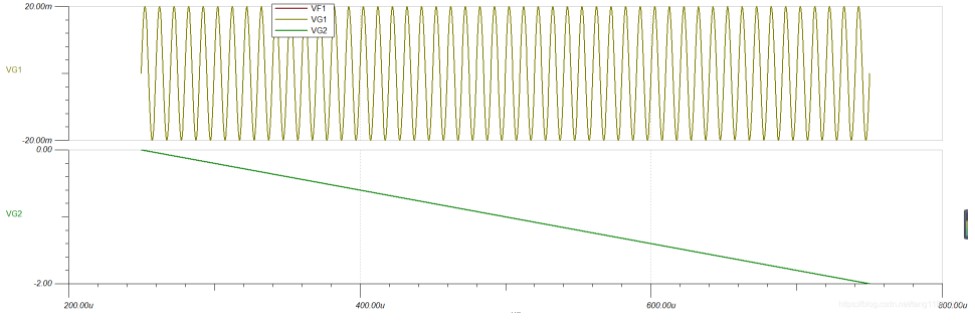

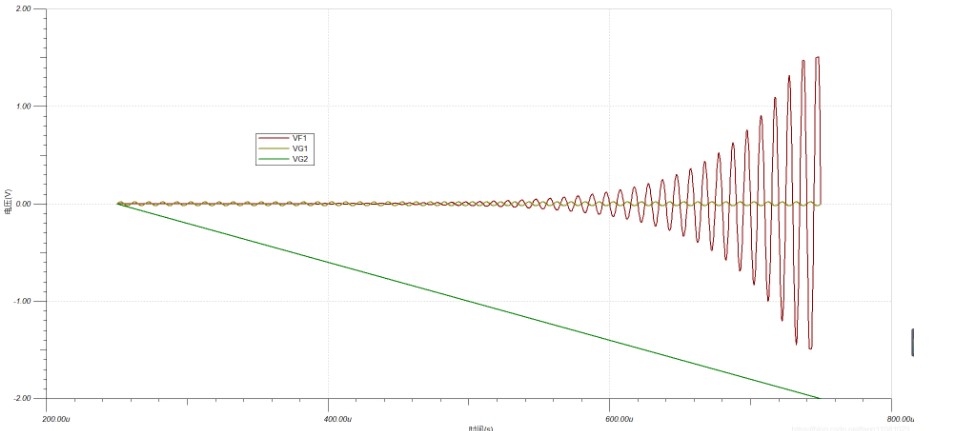

如上如仿真结果为R4与R1的比值为5

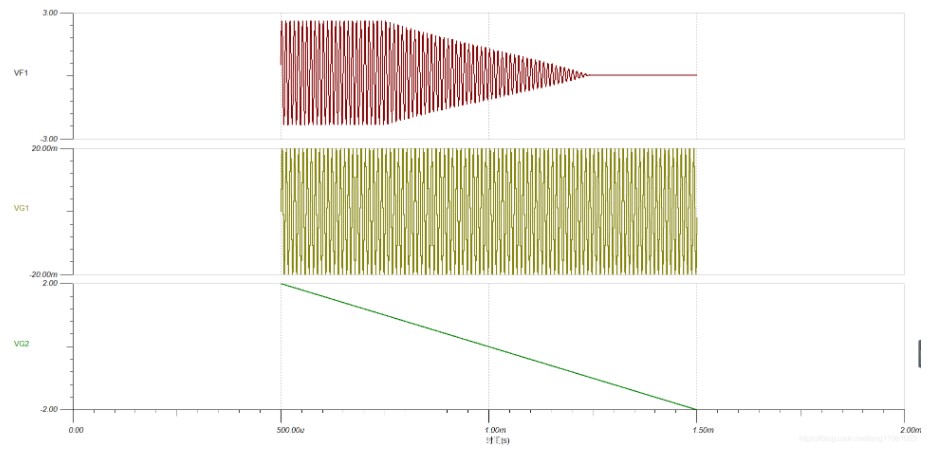

如上图仿真结果，R4与R1的比值结果为100。

使用压控增益放大器，要特别的注意压控信号端信号的稳定可靠。在实际当中需引入滤波电路。
