跨阻放大器是什么

时间:2023-03-29 11:29来源:未知 作者:admin 点击:

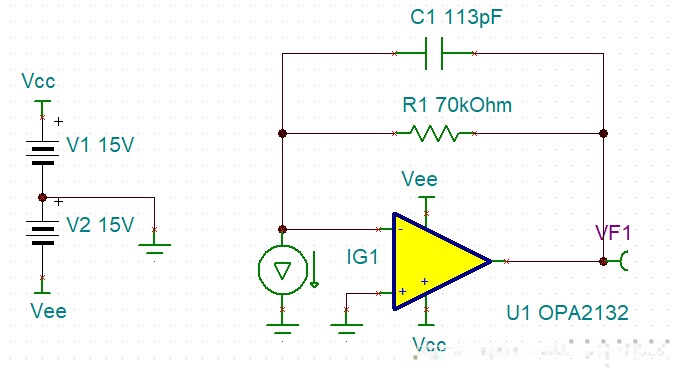

跨阻 放大器 跨组 运算放大器 是将 电流 信号 转换成为电压信号,电流到电压增益基于反馈电阻。 设计目标: 1.计算R1的值(增益 电阻器 ) 2.计算C1的值满足电路带宽 仿真 结果:

跨阻放大器

跨组运算放大器是将电流信号转换成为电压信号,电流到电压增益基于反馈电阻。

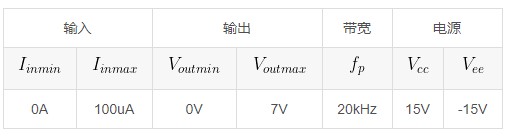

设计目标:


1.计算R1的值(增益电阻器)


2.计算C1的值满足电路带宽

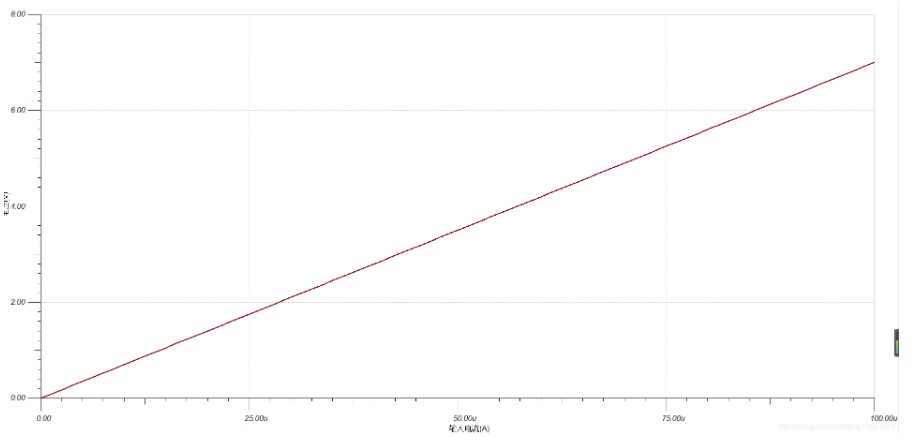

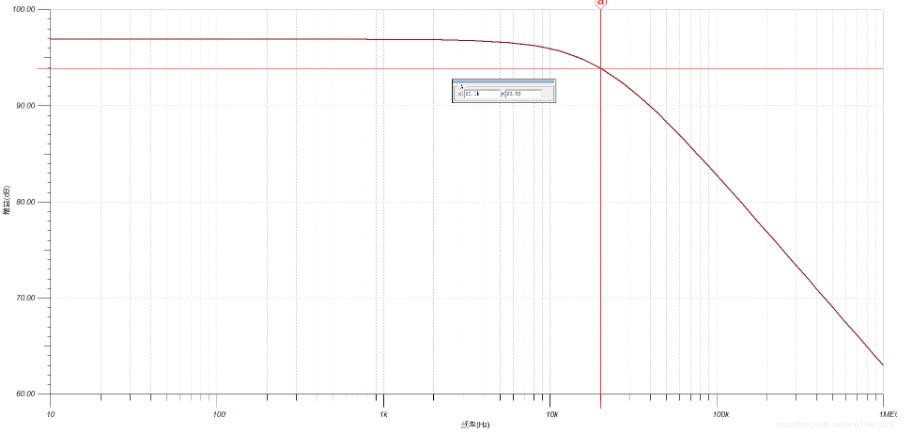

仿真结果:
