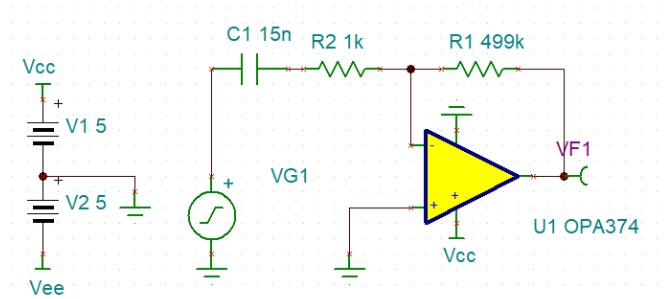

微分电路

微分电路就是积分电路的逆运算。

在运放电路中，有一种通用的逆运算电路方法，就是IBA反相串联阻抗Z1与反馈阻抗Zf进行位置的对调。

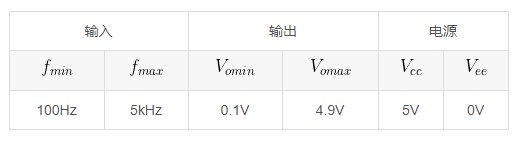

设计目标：

电路的传递函数为：

1.将反馈电阻R1设置为标准电阻，取值尽量取大一点，以便计算出来的电容值在合理的取值范围之内。此图中将R1=499k.

2.计算C1的值，将最小微分频率设置为在最小工作频率至少二分之一十倍倍频之下。

3.j计算R1的值，将截止频率上限设置为在最高工作频率至少二分之一十倍频之上。

4.计算要使电路稳定的GBP

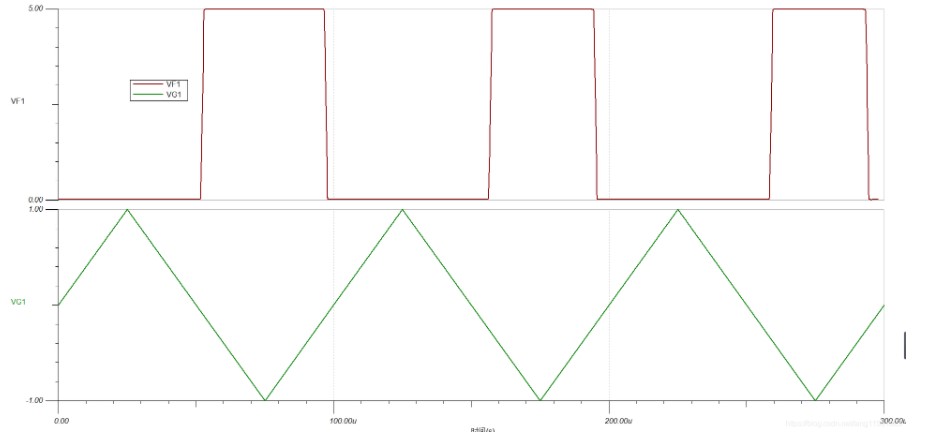

仿真结果：

可以给反馈电阻上面并联一个电容，以防止交流增益过大。只要电容的阻抗够大，就可以在定量分析中忽略。
