运算放大器是一种集成电路，其主要功能是增强微弱的电信号。通常情况下，运算放大器包括两个输入和一个输出。运算放大器放大信号并在两个输入之间产生电压差异。

根据需求，市场上有不同种类的运算放大器IC，而且应用也是非常的广泛。在本文中，小编简单介绍一种比较热门的运算放大器型号，即TL074引脚配置、规格参数及应用特性等内容。

什么是TL074运算放大器?

TL074是一款JFET输入四路单片运算放大器，包括4个运算放大器，它包括高压BJT和JFET。此外，输入偏置以及偏置电流都很低。但是，相比之下转换速率非常高。

TL074运算放大器非常适合用于音频前置放大，因为它包含较少的谐波失真和噪声。最重要的是，输入偏移的调整可以通过使用一些特定的电路来实现。

此外，频率补偿可以在内部实现，并且TL074的操作就像无闩锁一样提供。另外，在TL07X系列型号中，TL071和TL072都是单双运算放大器的版本。

引脚配置

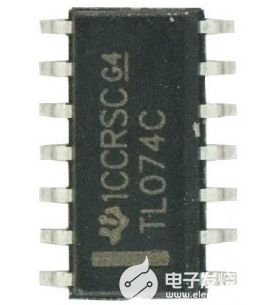

TL074 运算放大器包括14个引脚，其引脚配置如下图所示：

Pin1：第一个运算放大器的输出。

Pin2：第一个运算放大器的反相i/p电压。

Pin3：第一个运算放大器的非反相i/p电压。

Pin4 (Vcc+)：正电压电源引脚

Pin5：第二个运算放大器非反相i/p电压。

Pin6：第二个运算放大器反相i/p电压。

Pin7：第二个运算放大器的输出。

Pin8：第三个运算放大器的输出。

Pin9：第三个运算放大器反相i/p电压。

Pin10：第三个运算放大器的非反相i/p电压。

Pin11 (Vcc-)：负电压电源。

Pin12：第四个运算放大器的非反相i/p电压。

Pin13：第四个运算放大器的反相i/p电压。

Pin14：第四个运算放大器的输出。

规格特性

TL074运算放大器的规格特性参数包括以下内容：

JFET输入运算放大器四通道封装。

提供不同的封装，如14引脚PDIP、TSSOP、SO-14，以及不同的变体，如TL74AB、TL74A、TL74L和TL74AC。

通常的工作电压范围为+15V至-15V。

输出短路保护。

工作电压最大值为36V。

I/P偏置电流为65pA。

最大转换时间/传播延迟 (Pd) 为29ns。

CMRR(共模抑制比)为100dB。

低电平输入电压为0.8V。

输入 (i/p) 失调电压为10mV。

输入 (i/p) 偏置电流为200nA。

输入 (i/p) 失调电流为 100nA。

当前电源为 2.5mA。

压摆率为13V/µs。

功耗为680mW。

O/p短路电流为60mA。

差分i/p电压为±30V。

输入 (i/p) 共模电压范围为-12V至+15V。

大信号电压增益为200V/mV

电压抑制比为86dB。

等效的TL074运算放大器是LM324、TL072 和 TL071，而替代运算放大器型号是LM748、LM741C、LM741A、LM709C、MC1439、LM201和LF351。

工作原理

TL074运算放大器(IC)与两个电源一起工作，使用的两个端子是4和11。其中，pin4用于+Ve电源，而Pin11用于-Ve 电源。

第一个运算放大器的引脚2提供反相输入，而第二个运算放大器的引脚3提供同相输入，第一个运算放大器输出在pin1处实现。对于第2个运算放大器，反相输入在引脚6处给出，而在引脚5处给出同相输入，其输出可以在pin7获得。对于第3个运算放大器，在pin9处提供反相输入，而在pin10处提供同相输入，并且可以在pin8处获得该IC的输出。对于第4个运算放大器，反相输入在 pin13 处给出，而非反相输入在pin12处，并且该运算放大器的输出可以在pin14处获得。

如何终止未使用的引脚?

像TL074这样的IC包括像Quad Op-Amp这样的封装，因此经常会用不到所有的四个IC。在这种情况下，未使用的运算放大器端子需要正确端接，否则这些引脚会积聚一些电容，从而影响电路性能。

电路中使用的运算放大器将消耗巨大的功率，从而降低设计效率。根据电路设计，有多种端接运算放大器的方法，但最常用的一种是：运算放大器工作在Vdd和Vss等电压范围之间。为了端接IC，运算放大器反相引脚与o/p引脚相连，非反相引脚可以通过稳定的电压源提供。稳定电压值可以是任意值，但必须在电压供应限制范围内。

使用TL074运算放大器的耳机放大器

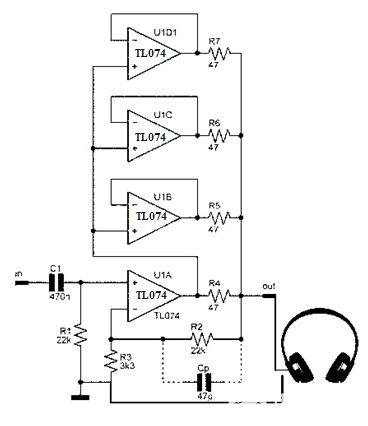

TL074运算放大器用于设计不同的电路。同样用于制作耳机放大电路。所以在这个电路中，TL074运算放大器在驱动耳机方面起着关键作用，如下图所示：

该电路使用单个TL074 IC和9V电池为放大器电路提供电压。理论上，这款耳机放大器通过7.6倍 (17.6dB) 电压增益在32欧姆负载下达到最高功率(峰值 200 mW)。

主要应用

TL074 运算放大器内部包含四个IC，每个放大器都可以单独使用。其主要特点是它们包括基于高压的JFET和BJT，以帮助晶体管包括极高的i/p阻抗和更少的偏置电流。

由于谐波失真和噪声较小，TL074可用于音频前置放大器。如果你正在寻找JFET和Quad封装驱动的IC，则TL074就非常适合。

TL074运算放大器的主要应用包括以下内容：

用于电路需要高i/p阻抗的地方

直流增益模块

电压跟随器

微分器、积分器、加法器、电压跟随器、加法器

滤波电路

AC/DC转换器

振荡器

单位增益反相放大器

半波整流器

方波发生器

双边电流源

仪表放大器

电压比较器

总结

上述内容就是关于TL074运算放大器的相关介绍，TL074是一款高速JFET输入四路运算放大器，主要特点是输入偏置小、压摆率高、失调电流、温度系数和失调电压较小。

目前TL074运算放大器可以采用不同的封装，如DIP(双列直插式封装)和SO-14(小外形封装)，其应用也是非常的广泛，在行业内是比较热门的选择型号。
