ADC简介

    STM32F103系列有3个ADC，精度为12位，每个ADC最多有16个外部通道。其中ADC1和ADC2都有16个外部通道，ADC3一般有8个外部通道，各通道的A/D转换可以单次、连续、扫描或间断执行，ADC转换的结果可以左对齐或右对齐储存在16位数据寄存器中。ADC的输入时钟不得超过14MHz，其时钟频率由PCLK2分频产生。

ADC功能框图讲解

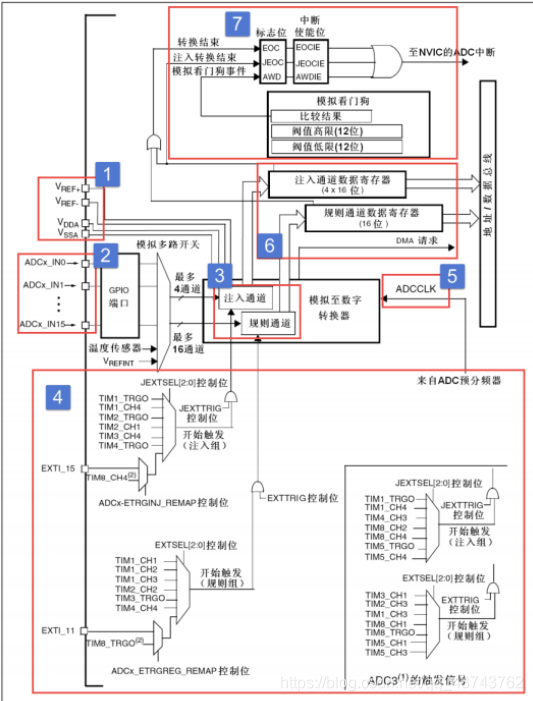

    学习STM32开发板上的外设时首先要了解其外设的功能框图，如下：

    功能框图可以大体分为7部分，下面一一讲解：

电压输入范围

    ADC所能测量的电压范围就是VREF- ≤ VIN ≤ VREF+，把 VSSA 和 VREF-接地，把 VREF+和 VDDA 接 3V3，得到ADC 的输入电压范围为：0~3.3V。

输入通道

    ADC的信号输入就是通过通道来实现的，信号通过通道输入到单片机中，单片机经过转换后，将模拟信号输出为数字信号。STM32中的ADC有着18个通道，其中外部的16个通道已经在框图中标出，如下：

    这16个通道对应着不同的IO口，此外ADC1/2/3 还有内部通道：ADC1 的通道 16 连接到了芯片内部的温度传感器， Vrefint 连接到了通道 17。ADC2 的模拟通道 16 和 17 连接到了内部的 VSS。

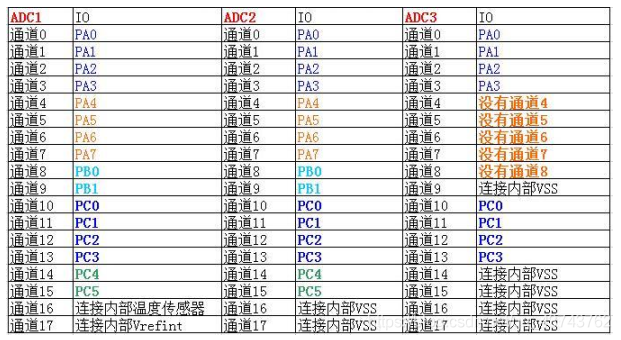

    ADC的全部通道如下图所示：

    外部的16个通道在转换时又分为规则通道和注入通道，其中规则通道最多有16路，注入通道最多有4路（注入通道貌似使用不多），下面简单介绍一下两种通道：

    规则通道顾名思义就是，最平常的通道、也是最常用的通道，平时的ADC转换都是用规则通道实现的。

    注入通道是相对于规则通道的，注入通道可以在规则通道转换时，强行插入转换，相当于一个“中断通道”吧。当有注入通道需要转换时，规则通道的转换会停止，优先执行注入通道的转换，当注入通道的转换执行完毕后，再回到之前规则通道进行转换。

转换顺序

    知道了ADC的转换通道后，如果ADC只使用一个通道来转换，那就很简单，但如果是使用多个通道进行转换就涉及到一个先后顺序了，毕竟规则转换通道只有一个数据寄存器。多个通道的使用顺序分为俩种情况：规则通道的转换顺序和注入通道的转换顺序。

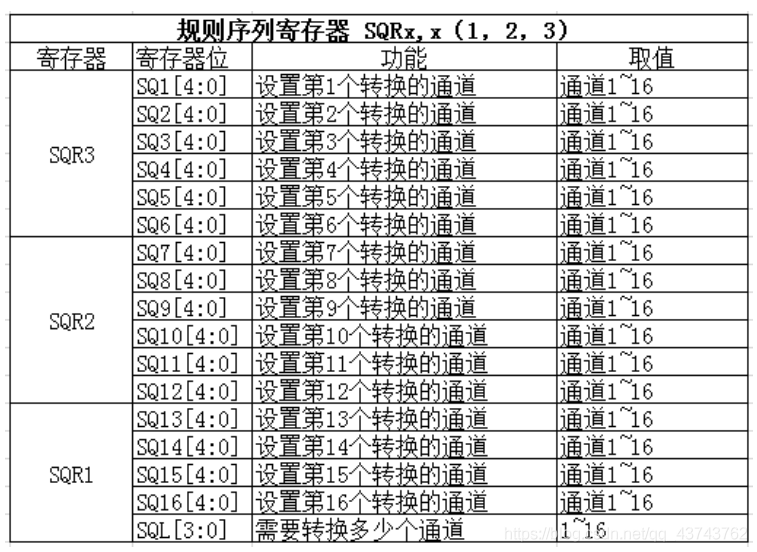

    规则通道中的转换顺序由三个寄存器控制：SQR1、SQR2、SQR3，它们都是32位寄存器。SQR寄存器控制着转换通道的数目和转换顺序，只要在对应的寄存器位SQx中写入相应的通道，这个通道就是第x个转换。具体的对应关系如下：

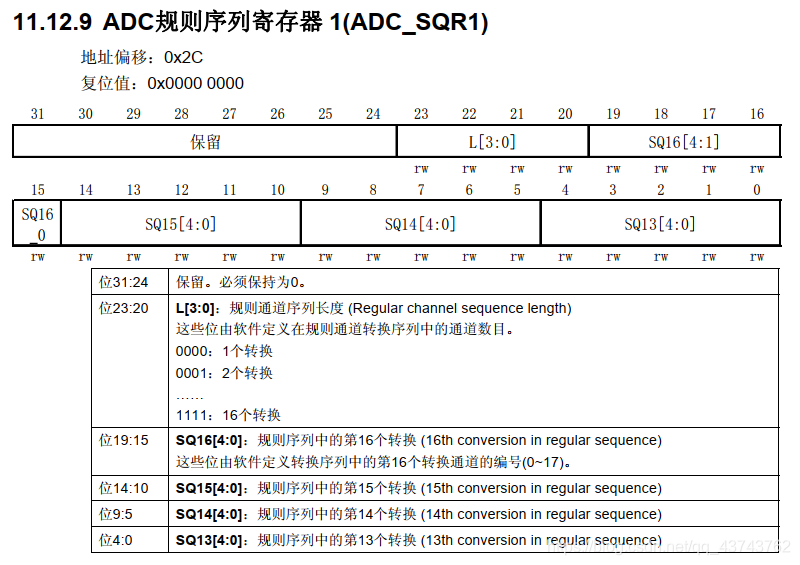

    通过SQR1寄存器就能了解其转换顺序在寄存器上的实现了：

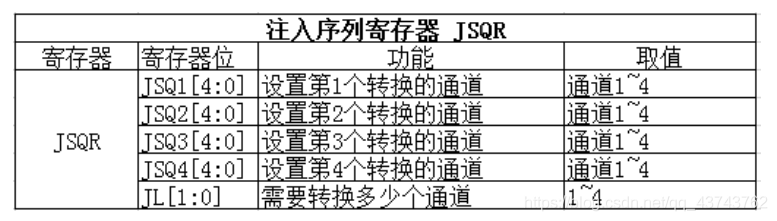

    和规则通道转换顺序的控制一样，注入通道的转换也是通过注入寄存器来控制，只不过只有一个JSQR寄存器来控制，控制关系如下：

    需要注意的是，只有当JL=4的时候，注入通道的转换顺序才会按照JSQ1、JSQ2、JSQ3、JSQ4的顺序执行。当JL<4时，注入通道的转换顺序恰恰相反，也就是执行顺序为：JSQ4、JSQ3、JSQ2、JSQ1。

    配置转换顺序的函数如下代码所示：

/**  * @brief  Configures for the selected ADC regular channel its corresponding  *         rank in the sequencer and its sample time.  * @param  ADCx: where x can be 1, 2 or 3 to select the ADC peripheral.  * @param  ADC_Channel: the ADC channel to configure.   *   This parameter can be one of the following values:  *     @arg ADC_Channel_0: ADC Channel0 selected  *     @arg ADC_Channel_1: ADC Channel1 selected  *     @arg ADC_Channel_2: ADC Channel2 selected  *     @arg ADC_Channel_3: ADC Channel3 selected  *     @arg ADC_Channel_4: ADC Channel4 selected  *     @arg ADC_Channel_5: ADC Channel5 selected  *     @arg ADC_Channel_6: ADC Channel6 selected  *     @arg ADC_Channel_7: ADC Channel7 selected  *     @arg ADC_Channel_8: ADC Channel8 selected  *     @arg ADC_Channel_9: ADC Channel9 selected  *     @arg ADC_Channel_10: ADC Channel10 selected  *     @arg ADC_Channel_11: ADC Channel11 selected  *     @arg ADC_Channel_12: ADC Channel12 selected  *     @arg ADC_Channel_13: ADC Channel13 selected  *     @arg ADC_Channel_14: ADC Channel14 selected  *     @arg ADC_Channel_15: ADC Channel15 selected  *     @arg ADC_Channel_16: ADC Channel16 selected  *     @arg ADC_Channel_17: ADC Channel17 selected  * @param  Rank: The rank in the regular group sequencer. This parameter must be between 1 to 16.  * @param  ADC_SampleTime: The sample time value to be set for the selected channel.   *   This parameter can be one of the following values:  *     @arg ADC_SampleTime_1Cycles5: Sample time equal to 1.5 cycles  *     @arg ADC_SampleTime_7Cycles5: Sample time equal to 7.5 cycles  *     @arg ADC_SampleTime_13Cycles5: Sample time equal to 13.5 cycles  *     @arg ADC_SampleTime_28Cycles5: Sample time equal to 28.5 cycles  *     @arg ADC_SampleTime_41Cycles5: Sample time equal to 41.5 cycles  *     @arg ADC_SampleTime_55Cycles5: Sample time equal to 55.5 cycles  *     @arg ADC_SampleTime_71Cycles5: Sample time equal to 71.5 cycles  *     @arg ADC_SampleTime_239Cycles5: Sample time equal to 239.5 cycles  * @retval None  */void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime){  函数内容略;}

触发源

    ADC转换的输入、通道、转换顺序都已经说明了，但ADC转换是怎么触发的呢？就像通信协议一样，都要规定一个起始信号才能传输信息，ADC也需要一个触发信号来实行模/数转换。

    其一就是通过直接配置寄存器触发，通过配置控制寄存器CR2的ADON位，写1时开始转换，写0时停止转换。在程序运行过程中只要调用库函数，将CR2寄存器的ADON位置1就可以进行转换，比较好理解。

    另外，还可以通过内部定时器或者外部IO触发转换，也就是说可以利用内部时钟让ADC进行周期性的转换，也可以利用外部IO使ADC在需要时转换，具体的触发由控制寄存器CR2决定。

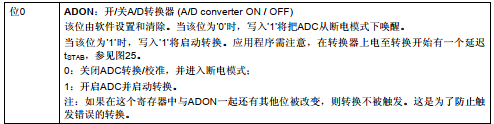

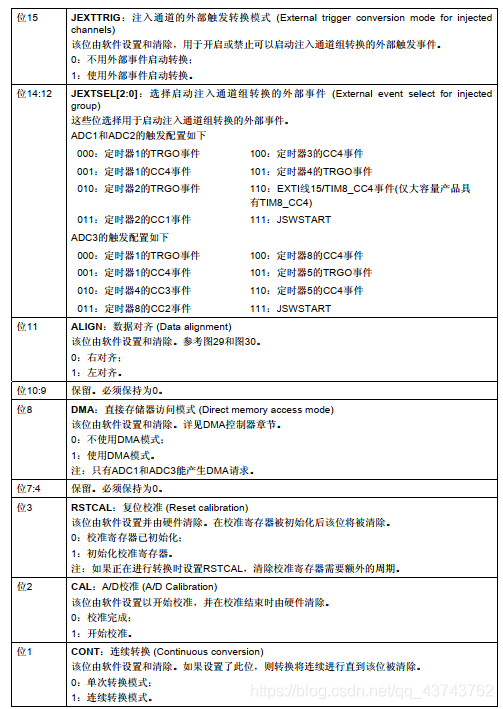

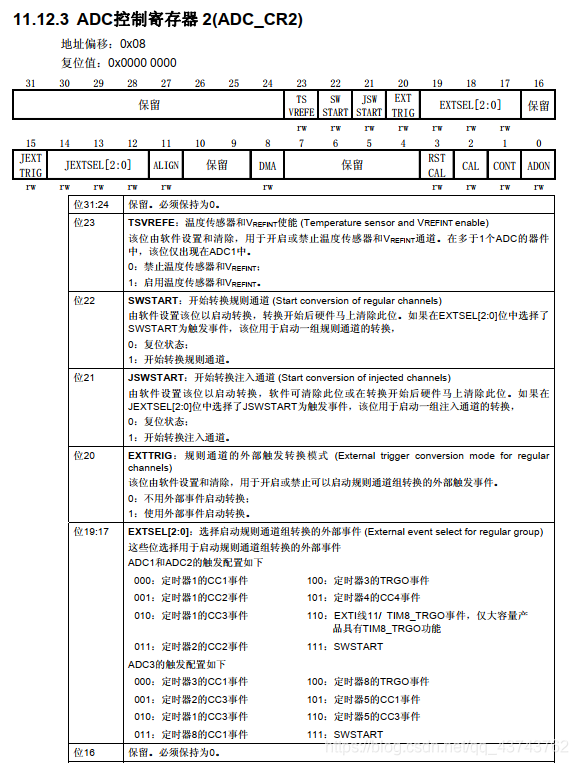

    在参考手册中可以找到，ADC_CR2寄存器的详情如下：

转换时间

    还有一点，就是转换时间的问题，ADC的每一次信号转换都要时间，这个时间就是转换时间，转换时间由输入时钟和采样周期来决定。

    由于ADC在STM32中是挂载在APB2总线上的，所以ADC得时钟是由PCLK2（72MHz）经过分频得到的，分频因子由 RCC 时钟配置寄存器RCC_CFGR 的位 15:14 ADCPRE[1:0]设置，可以是 2/4/6/8 分频，一般配置分频因子为8，即8分频得到ADC的输入时钟频率为9MHz。

    采样周期是确立在输入时钟上的，配置采样周期可以确定使用多少个ADC时钟周期来对电压进行采样，采样的周期数可通过 ADC采样时间寄存器 ADC_SMPR1 和 ADC_SMPR2 中的 SMP[2:0]位设置，ADC_SMPR2 控制的是通道 0~9， ADC_SMPR1 控制的是通道 10~17。每个通道可以配置不同的采样周期，但最小的采样周期是1.5个周期，也就是说如果想最快时间采样就设置采样周期为1.5.

转换时间=采样时间+12.5个周期

    12.5个周期是固定的，一般我们设置 PCLK2=72M，经过 ADC 预分频器能分频到最大的时钟只能是 12M，采样周期设置为 1.5 个周期，算出最短的转换时间为 1.17us。

数据寄存器

    转换完成后的数据就存放在数据寄存器中，但数据的存放也分为规则通道转换数据和注入通道转换数据的。

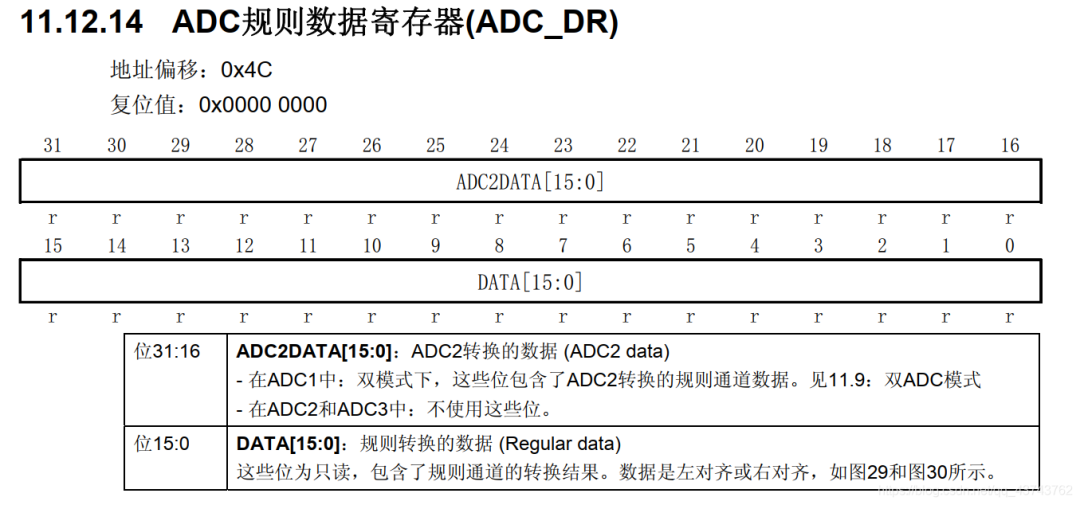

    规则数据寄存器负责存放规则通道转换的数据，通过32位寄存器ADC_DR来存放：

    当使用ADC独立模式（也就是只使用一个ADC，可以使用多个通道）时，数据存放在低16位中，当使用ADC多模式时高16位存放ADC2的数据。需要注意的是ADC转换的精度是12位，而寄存器中有16个位来存放数据，所以要规定数据存放是左对齐还是右对齐。

    当使用多个通道转换数据时，会产生多个转换数据，然鹅数据寄存器只有一个，多个数据存放在一个寄存器中会覆盖数据导致ADC转换错误，所以我们经常在一个通道转换完成之后就立刻将数据取出来，方便下一个数据存放。一般开启DMA模式将转换的数据，传输在一个数组中，程序对数组读操作就可以得到转换的结果。

    DMA的使用之前介绍过，请移步此处：DMA介绍。

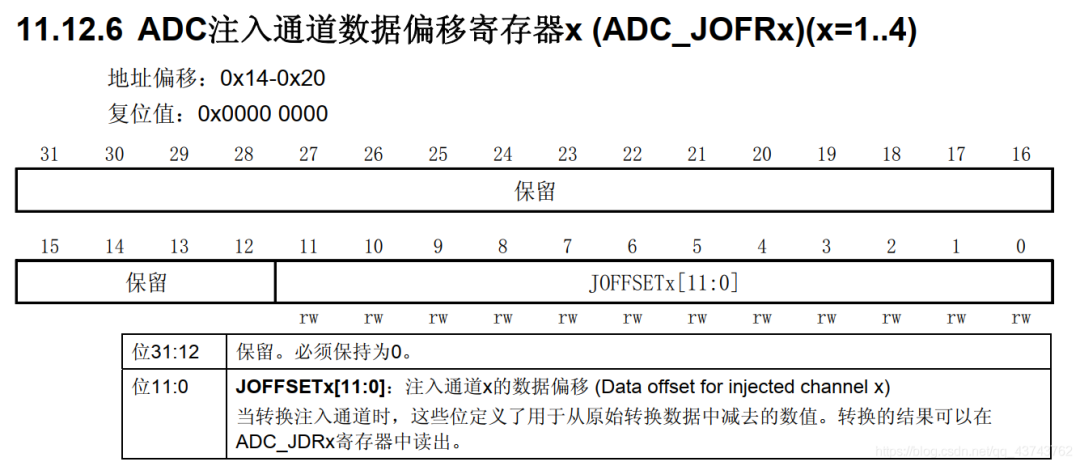

    注入通道转换的数据寄存器有4个，由于注入通道最多有4个，所以注入通道转换的数据都有固定的存放位置，不会跟规则寄存器那样产生数据覆盖的问题。ADC_JDRx 是 32 位的，低 16 位有效，高 16 位保留，数据同样分为左对齐和右对齐，具体是以哪一种方式存放，由ADC_CR2 的 11 位 ALIGN 设置。

中断

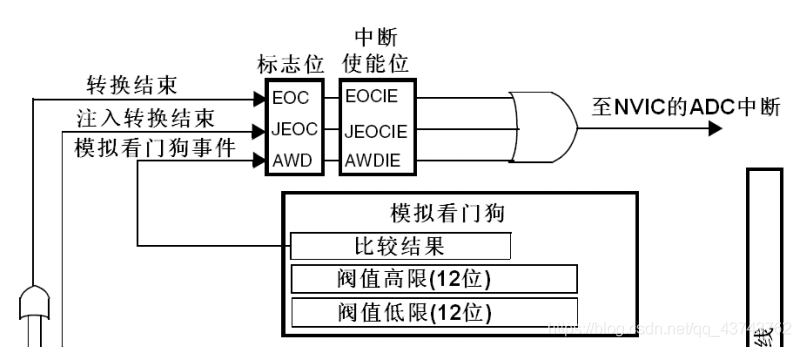

        从框图中可以知道数据转换完成之后可以产生中断，有三种情况：

规则通道数据转换完成之后，可以产生一个中断，可以在中断函数中读取规则数据寄存器的值。这也是单通道时读取数据的一种方法。

注入通道数据转换完成之后，可以产生一个中断，并且也可以在中断中读取注入数据寄存器的值，达到读取数据的作用。

当输入的模拟量（电压）不再阈值范围内就会产生看门狗事件，就是用来监视输入的模拟量是否正常。

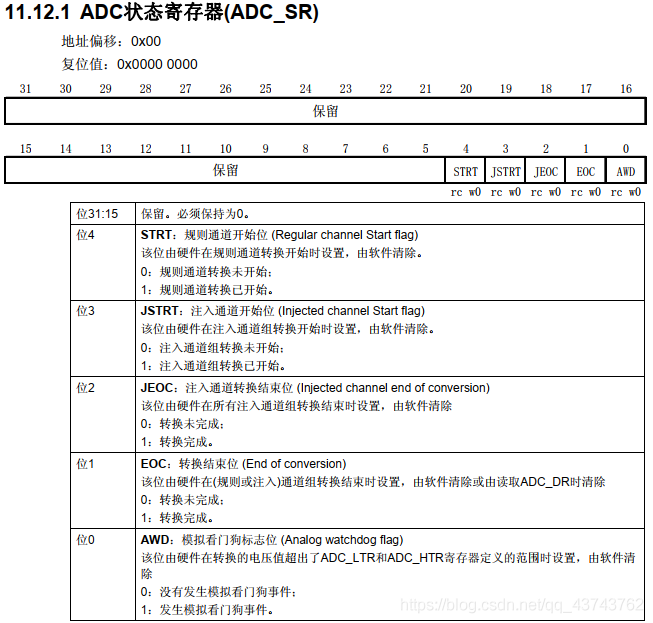

    以上中断的配置都由ADC_SR寄存器决定：

    当然，在转换完成之后也可以产生DMA请求，从而将转换好的数据从数据寄存器中读取到内存中。

电压转换

    要知道，转换后的数据是一个12位的二进制数，我们需要把这个二进制数代表的模拟量（电压）用数字表示出来。比如测量的电压范围是0~3.3V，转换后的二进制数是x，因为12位ADC在转换时将电压的范围大小（也就是3.3）分为4096（2^12）份，所以转换后的二进制数x代表的真实电压的计算方法就是：

y=3.3* x / 4096

初始化结构体

    每个外设的核心就是其对应的初始化结构体了，ADC的初始化结构体代码如下：

typedef struct {uint32_t ADC_Mode; // ADC 工作模式选择 FunctionalState ADC_ScanConvMode; // ADC 扫描（多通道）或者单次（单通道）模式选择  FunctionalState ADC_ContinuousConvMode; // ADC 单次转换或者连续转换选择uint32_t ADC_ExternalTrigConv; // ADC 转换触发信号选择uint32_t ADC_DataAlign; // ADC 数据寄存器对齐格式uint8_t ADC_NbrOfChannel; // ADC 采集通道数 } ADC_InitTypeDef;

    通过配置初始化结构体来设置ADC的相关信息。

单通道电压采集

    用这个程序来简单熟练一下ADC的单通道电压采集吧，程序使用了ADC1的通道11，对应的IO口是PC^1，因为博主的开发板上PC ^1引脚没有任何复用，使用中断，在中断中读取转换的电压。

头文件

    为了提高文件的可移植性，头文件中定义了一些与ADC和中断相关的量，在移植程序的时候只需要修改头文件中的定义即可。

#ifndef __ADC_H#define __ADC_H#include "stm32f10x.h"/* 采用ADC1的通道11  引脚为PC^1 模式必须是模拟输入*/#define ADC_GPIO_RCC     RCC_APB2Periph_GPIOC#define ADC_GPIO_PORT    GPIOC#define ADC_GPIO_PIN     GPIO_Pin_1#define ADC_GPIO_MODE    GPIO_Mode_AIN  /* 配置与中断有关的信息 */#define ADC_IRQn         ADC1_2_IRQn#define ADC_RCC          RCC_APB2Periph_ADC1/* 配置ADC初始化结构体的宏定义 */#define ADCx                          ADC1#define ADCx_ContinuousConvMode       ENABLE                      //连续转换模式#define ADCx_DataAlign                ADC_DataAlign_Right         //转换结果右对齐#define ADCx_ExternalTrigConv         ADC_ExternalTrigConv_None      //不使用外部触发转换，采用软件触发#define ADCx_Mode                     ADC_Mode_Independent        //只使用一个ADC，独立模式#define ADCx_NbrOfChannel             1                          //一个转换通道#define ADCx_ScanConvMode             DISABLE                     //禁止扫描模式，多通道时使用/* 通道信息和采样周期 */#define ADC_Channel                   ADC_Channel_11#define ADC_SampleTime                ADC_SampleTime_55Cycles5/* 函数声明 */void ADC_COnfig(void);void ADC_NVIC_Config(void);void ADC_GPIO_Config(void);void ADCx_Init(void);#endif  /* __ADC_H */

引脚配置函数

    首先配置相应的GPIO引脚，毕竟模拟信号是通过GPIO引脚传输到开发板的，注意的是，引脚的模式一定要是模拟输入！

void ADC_GPIO_Config(void){GPIO_InitTypeDef   GPIO_InitStruct;RCC_APB2PeriphClockCmd(ADC_GPIO_RCC,  ENABLE);GPIO_InitStruct.GPIO_Pin = ADC_GPIO_PIN ;GPIO_InitStruct.GPIO_Mode = ADC_GPIO_MODE ;GPIO_Init(ADC_GPIO_PORT , &GPIO_InitStruct);}

    配置引脚就是老套路：声明结构体变量、开启时钟、写入结构体、初始化GPIO。

NVIC配置函数

    因为我们是在转换完成后利用中断，在中断函数中读取数据，所以要首先配置中断函数的优先级，因为程序中只有这一个中断，所以优先级的配置就比较随意。

void ADC_NVIC_Config(void){NVIC_InitTypeDef NVIC_InitStruct ;/* 配置中断优先级分组(设置抢占优先级和子优先级的分配)，在函数在misc.c */NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1) ;/* 配置初始化结构体 在misc.h中 *//* 配置中断源 在stm32f10x.h中 */NVIC_InitStruct.NVIC_IRQChannel = ADC_IRQn ;/* 配置抢占优先级 */NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1 ;/* 配置子优先级 */NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1 ;/* 使能中断通道 */NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE ;/* 调用初始化函数 */NVIC_Init(&NVIC_InitStruct) ;}

ADC配置函数

    ADC的配置函数是ADC的精髓，在这个函数中包含的内容有：ADC的初始化结构体配置、配置了时钟分频、配置了通道转换顺序、打开转换中断、进行校准、软件触发ADC采集等。

    函数中都有详细的注释：

void ADC_COnfig(void){  ADC_InitTypeDef  ADC_InitStruct;  RCC_APB2PeriphClockCmd(ADC_RCC,  ENABLE);/* 配置初始化结构体，详情见头文件 */  ADC_InitStruct.ADC_ContinuousConvMode = ADCx_ContinuousConvMode  ;  ADC_InitStruct.ADC_DataAlign = ADCx_DataAlign ;  ADC_InitStruct.ADC_ExternalTrigConv = ADCx_ExternalTrigConv ;  ADC_InitStruct.ADC_Mode = ADCx_Mode ;  ADC_InitStruct.ADC_NbrOfChannel = ADCx_NbrOfChannel ;  ADC_InitStruct.ADC_ScanConvMode = ADCx_ScanConvMode ;  ADC_Init(ADCx, &ADC_InitStruct);/* 配置ADC时钟为8分频，即9M */  RCC_ADCCLKConfig(RCC_PCLK2_Div8);/* 配置ADC通道转换顺序和时间 */  ADC_RegularChannelConfig(ADCx, ADC_Channel, 1, ADC_SampleTime );/* 配置为转换结束后产生中断 在中断中读取信息 */  ADC_ITConfig(ADCx, ADC_IT_EOC,ENABLE);/* 开启ADC，进行转换 */  ADC_Cmd(ADCx, ENABLE );/* 重置ADC校准 */  ADC_ResetCalibration(ADCx);/* 等待初始化完成 */while(ADC_GetResetCalibrationStatus( ADCx))/* 开始校准 */    ADC_StartCalibration(ADCx);/* 等待校准完成 */while (ADC_GetCalibrationStatus(ADCx));/* 软件触发ADC转换 */  ADC_SoftwareStartConvCmd(ADCx, ENABLE);}

中断函数

    在中断函数中进行读取数据，将数据存放在变量result中，此处使用关键字extern声明，代表变量result已经在其他文件中定义，关于extern的介绍在之前发的文章中有的介绍，具体请移步此处:extern关键字。

extern uint16_t resurt;void ADC1_2_IRQHandler(void){/* 判断产生中断请求 */while(ADC_GetITStatus(ADCx, ADC_IT_EOC) == SET)    resurt=ADC_GetConversionValue(ADCx);/* 清除中断标志 */  ADC_ClearITPendingBit(ADCx, ADC_IT_EOC);}

主函数

    主函数负责接收转换的值，并将其转换为电压值，然后通过串口打印在计算机上，便于调试。

    变量result是主函数中的全局变量，注意最后的结果应该转换为浮点型。

#include "stm32f10x.h"#include "usart.h"#include "adc.h"uint16_t result;void delay(void){uint16_t k=0xffff;while(k--);}int main(void){float voltage;/* 串口调试函数 */  DEBUG_USART_Config();/* 与ADC相关的函数打包在此函数中 */  ADCx_Init();while(1)  {/* 强制转换为浮点型 */    voltage = (float) result/4096*3.3;printf("电压值为：%f",voltage);    delay();  }}
