到目前为止，这是一个有趣的旅程，研究了ADC中潜在噪声源。我们研究了模拟和数字电源输入以及接地连接。沿着这些思路，我们还研究了PSRR和PSMR。之后，我讨论了涉及ADC模拟输入的噪声。现在，让我们来看看ADC上需要注意噪声的最关键的地方之一——ADC时钟输入。

通过时钟电路进入ADC的任何噪声都可能直接进入输出。ADC中涉及该电路的噪声机制可以被认为是混频器。在查看噪声时以这种方式考虑此输入确实可以正确看待事物。通过时钟输入进入ADC的噪声频率将被混入模拟输入信号，并显示在转换器输出端的FFT中。

与时钟电路和相关物理布局相关的几点需要注意。首先，最好将时钟驱动器放置在ADC附近，以保持布线尽可能短。时钟信号传播的距离越短，拾取系统中可能存在的任何错误噪声的可能性就越小。尽管大多数ADC时钟都是差分的，并且提供抗共模噪声的能力，但并没有完全的抗扰度。一种选择是在ADC的时钟频率处添加一个中心频率的带通滤波器，如下图所示。

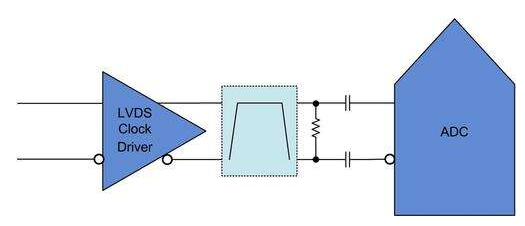

图1.典型ADC LVDS时钟电路（滤波器可选）。

该滤波器应放置在靠近ADC的位置，以消除可能耦合到系统中时钟信号的任何噪声。最好将滤波器放置在靠近ADC的位置，因为将滤波器放置在靠近时钟驱动器的位置，会使噪声在滤波器之后耦合到时钟信号上，并进入ADC。

不仅要注意时钟驱动器和ADC的放置和布线，而且考虑时钟驱动器本身也很重要。利用良好的布局和路由技术，并选择性地滤波时钟信号有助于减少外部噪声源，但不要忘记考虑时钟源本身。选择具有低相位噪声的时钟驱动器非常重要。但是，您也可以根据自己的喜好关注抖动。
