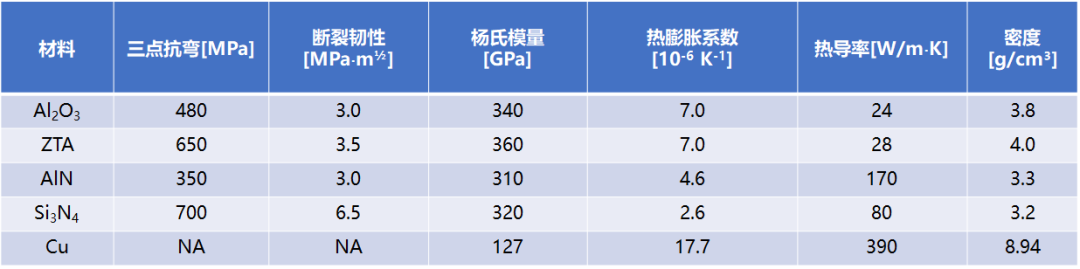

问题描述 AMB陶瓷覆铜基板是一个复合结构：铜箔/焊料/陶瓷/焊料/铜箔，不同材料之间的CTE、杨氏模量、导热性能也存在差异。

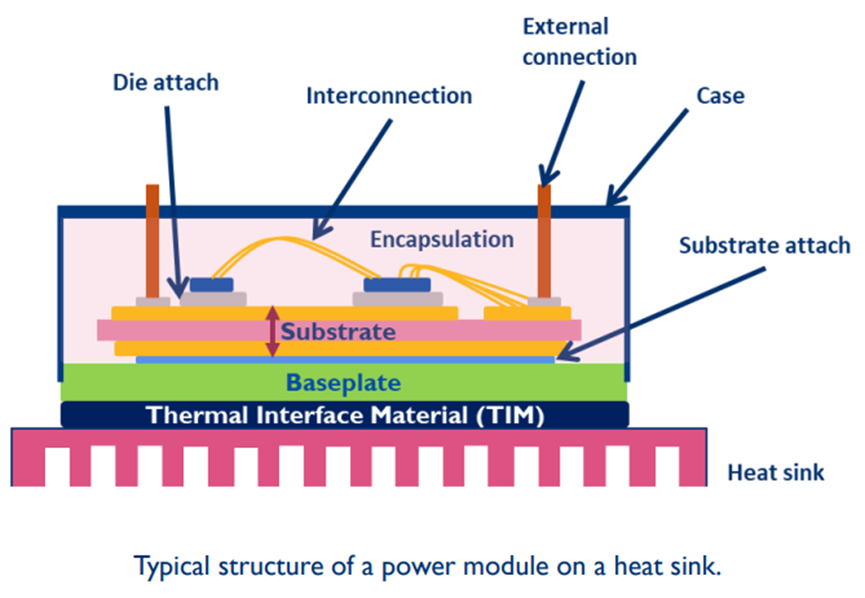

在IGBT/SiC功率模块的封装制程中，尤其芯片烧结、散热器焊接或塑封，同时有热参数、压力参数及其他材料CTE的条件影响, 会导致AMB覆铜陶瓷基板产生翘曲，进而产生一些通用问题，例如焊接空洞、塑封分层，严重情况下甚至产生陶瓷开裂等问题。
AMB通用技术问题-翘曲 翘曲机理► 复合材料结构的翘曲机理：不同材料属性各异，其模量、强度、热膨胀系数差异很大，复合之后会存在明显的各向异性。复合材料结构的翘曲变形主要是由烧结反应过程中的残余应力引起，而残余应力又是由组分材料的热膨胀不匹配、多层结构线性收缩不一致引起的。

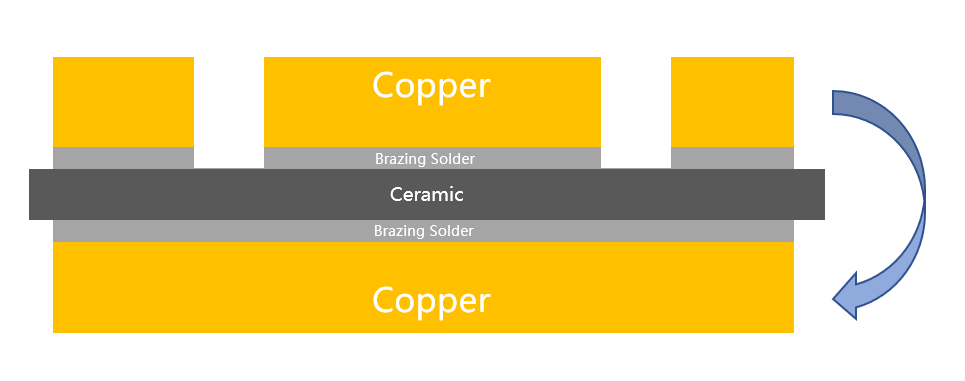

AMB翘曲示意图 AMB翘曲T0状态主要受三大因素影响——线路排布、材料组合、AMB单片尺寸。在客户端焊接、烧结及塑封制程中，图形面与非图形面的铜材不论是体积还是Layout上必然存在差异，导致在受热过程中释放差异性应力，进而导致AMB翘曲。 威斯派尔解决方案► 1.图形设计优化或者反馈 2.烧结工艺保证（烧结工艺参数、特制烧结治具等）；成品翘曲度保证（样品初制承诺0.65%，具体以客户图纸为准） 3.Winspower实验室实验模拟（以客户温度曲线为基础，平台模拟翘曲） 威斯派尔实验室目前拥有由研发团队搭建的测试平台，参考客户端封装的工艺参数，可以模拟分析AMB的翘曲形态及翘曲数据，将内部的测试数据与客户端测试数据相结合后，技术团队分享最优的解决方案：铜减薄、调整铜面积、调整材料组合、Dimpling设计等，并快速提供样品给客户。 撰文：Stefan 来源 :威斯派尔
|
