EiceDRIVER 0.35A/0.65A

1200V SOI技术的三相栅极驱动器

EiceDRIVER 1200V三相栅极驱动器，典型的0.35A源电流和0.65A灌电流。其采用DSO-24引脚封装，适用于IGBT（绝缘栅双极晶体管）/SiC（碳化硅）模块和分立器件驱动。

产品型号：

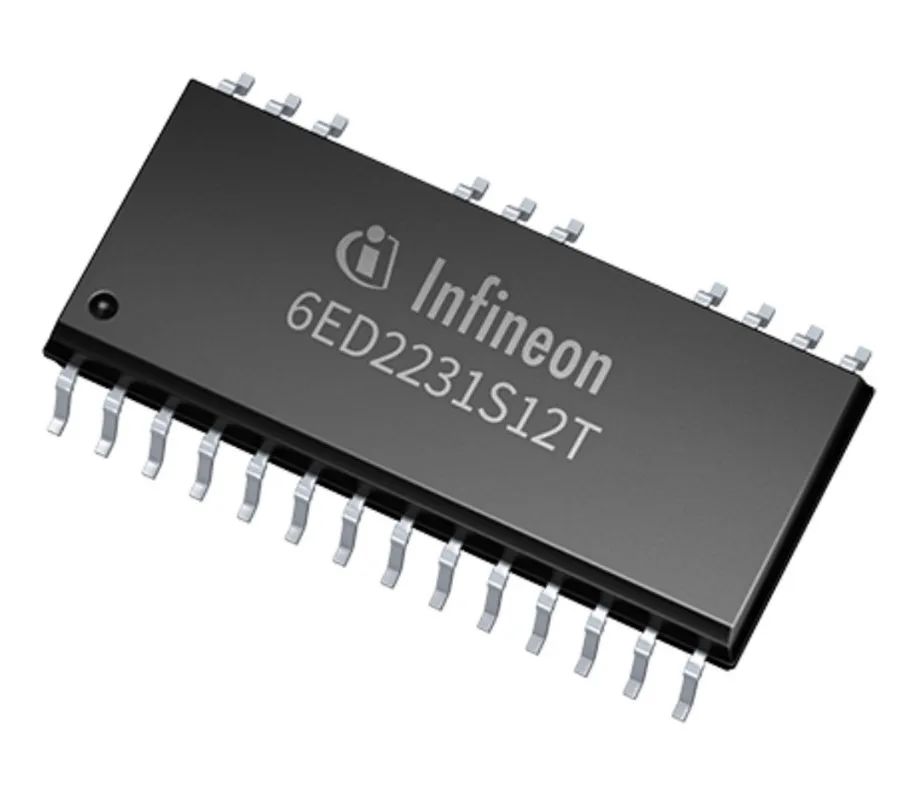

6ED2231S12T

EiceDRIVER 1200V三相栅极驱动器，典型的0.35A源电流和0.65A灌电流。其采用DSO-24引脚封装，适用于IGBT（绝缘栅双极晶体管）/SiC（碳化硅）模块和分立器件驱动。

通过利用我们的1200V绝缘体上硅（SOI）技术，6ED2231S12T提供了独特的、可量化的优势，包括三个低欧姆值的集成自举二极管（BSD）和业界最佳的稳健性，提高承受负瞬态电压的能力。

产品特点

1200V薄膜绝缘体上硅（SOI）

集成了超快速自举二极管

可以容忍高达-100V的负瞬态电压（脉冲宽度为700ns），由SOI技术实现。

输出源/灌注电流能力+0.35A/-0.65A

全面保护

■过电流保护(ITRIP+/-5%参考值)

■桥臂直通保护

■VCC和VBS的独立欠压锁定，带有误差小的UVLO保护

■故障报告、自动故障清除和使能功能在同一引脚上(RFE)

DSO-24封装

应用价值

带有集成自举二极管的三相栅极驱动器，体积小，实现更低的BOM成本，更小的PCB空间，更简单的设计，成本更低

优化的栅极驱动解决方案，设计灵活，适用于IGBT/SiC的PIM、分立开关器件

100V负瞬态电压增加可靠性/稳健性

比其它非SOI的电平移位产品，功耗降低50%，实现了更低的工作温度和更高的可靠性

快速而精确的集成过流保护，与分立的运算放大器解决方案相比，尺寸小和成本低

低电压锁定在电源电压低时提供保护

DSO-24封装（去掉4个引脚的DSO-28），在小IC封装里实现了电气间隙要求

竞争优势

世界上第一个6路1200V栅极驱动器

采用SOI技术可耐受高达-100V的负瞬态电压

可覆盖高达10kW的应用

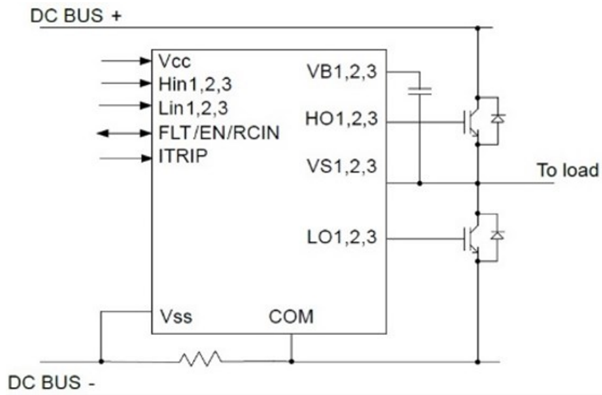

产品框图

应用领域

吊扇-电机控制和驱动解决方案

采暖通风和空调（HVAC）

工业电机驱动和控制

住宅热泵

商业空调(CAC)
